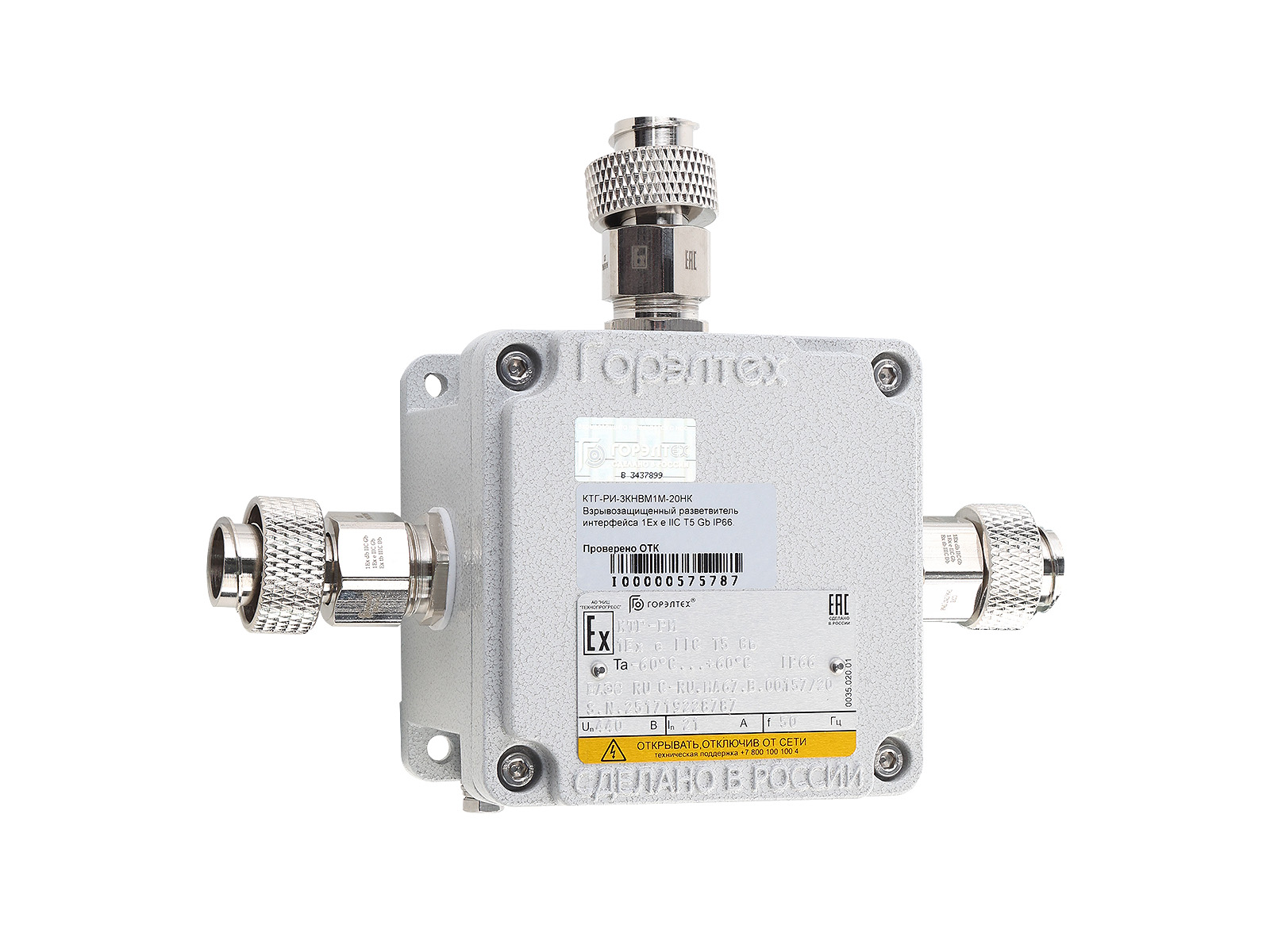

Взрывозащищенные коробки соединительные типа КСРВ из алюминиевого сплава
0Ex ia IIC T3...T2 Ga X
0Ex ia IIC T6...T4 Ga X
1Ex eb IIC T3...T2 Gb X
1Ex eb IIC T6...T4 Gb
1Ex ia IIC T6...T4 Gb
Ex eb IIC Gb U
- Зоны: 1, 2
- Температура: -75*/-60...+40 °C
- Материал: Алюминиевый сплав
- Габариты: от 89×89×61 до 622×622×208 мм
- Вес: от 0,1 до 2 кг
Информация о товаре не является публичной офертой. Точные характеристики, сроки и цены уточняйте у менеджера.
Описание
Назначение
КСРВ — серия взрывозащищённых соединительных коробок в алюминиевом корпусе с повышенной надёжностью Ex eb и искробезопасной цепью Ex ia. Предназначены для коммутации, разветвления и распределения силовых и сигнальных цепей во взрывоопасных зонах класса 1, 2 (газ) и 21, 22 (пыль), включая среды с ацетиленом подгруппы IIC. Принцип защиты «eb» исключает повышенный нагрев и искрение в нормальном режиме эксплуатации; компоненты Ex ia внутри коробки обеспечивают искробезопасность слаботочных цепей в любой аварийной ситуации.
Конструкция и преимущества
- Алюминиевый сплав с легирующими модификаторами — лёгкий, коррозионностойкий корпус с эффективным теплоотводом; полимерно-эпоксидное антистатическое покрытие RAL 7035
- Широкий диапазон рабочих температур до −75 °C (исполнение /ХОЛОД) — сохраняет эластичность уплотнений в арктическом климате
- Напряжение до 10 000 В (КСРВ513321 и выше) — единственная Ex e/Ex i коробка в серии, допускающая среднее напряжение
- Максимальный ток 1500 А при установке шин — полное покрытие задач от слаботочных сигнальных цепей до силовых кабелей
- Сертификаты ATEX (EESF 19 ATEX) и IECEx (CCVE) — поставка на экспорт в ЕС и глобальные проекты без перепроектирования
- Крышка на невыпадающих нержавеющих болтах, 2 или 4 стойки под монтажную панель — установка любой автоматики и клеммных сборок
- Пожаростойкое исполнение /ПОЖАР (ГОСТ 30247.0-94, 30 минут) — применимо на объектах с требованием к огнестойкости кабельных линий
- Внесена в Реестр российской промышленной продукции (РРПП 10793501)
Когда подбирать КСРВ
КСРВ — стандартный выбор для задач Ex e/Ex i на нефтегазовых, химических, энергетических и морских объектах: узлы разводки кабелей, посты управления с клеммными сборками, распределительные точки контрольных и сигнальных линий. Алюминиевый корпус предпочтителен там, где масса имеет значение и нет повышенных требований к коррозионной стойкости. При постоянном контакте с хлоридами, кислотами или щелочами смотрите КСРВ-Н из нержавейки. Для шахт и рудников (Категория I) — КСРВ-М или КСРВ-П с рудничной маркировкой. Если вид защиты принципиально Ex d (взрывонепроницаемая оболочка) — берите серию ЩОРВ/ЩОРВА.
Технические характеристики
| Параметр | Значение |
|---|---|
| Вид взрывозащиты | Ex eb (повышенная надёжность) / Ex ia (искробезопасная цепь) |
| Маркировка (клеммы) | 0Ex ia IIC T6…T4 Ga X · 1Ex eb IIC T6…T4 Gb · 1Ex ia IIC T6…T4 Gb |
| Маркировка (шины) | 1Ex eb IIC T6…T4 Gb |
| Маркировка (пыль) | Ex tb IIIC T85…T135 °C Db |
| Маркировка Ex-компонента | Ex eb IIC Gb U · Ex tb IIIC Db U |
| Маркировка /ТЕРМО | 0Ex ia IIC T3…T2 Ga X · 1Ex eb IIC T3…T2 Gb X · Ex tb IIIC T200…T300 °C Db |
| Рудничное исполнение | РН1 / РН2 |
| Категория установки | II по газу (IIA, IIB, IIC) зоны 1, 2; III по пыли зоны 21, 22; РН (не опасные по метану) |
| Степень защиты | IP66 / IP67 / IP68, IK08 |
| Температура эксплуатации | −75*/−60…+40 °C (T6) · −75*/−60…+60 °C (T5) · −75*/−60…+85 °C (T4) · *только исп. /ХОЛОД |
| Исполнение /ТЕРМО | −60…+145 °C (T3) / −60…+180 °C (T2) |
| Температура Ex-компонента | −75*/−60…+150 °C |
| Максимальная температура нагрева | 200 °C |
| Максимальное напряжение | ~10 000 В / ~1000 В / ⎓600 В |
| Максимальный ток | 1500 А (шины) / 800 А (клеммы) |
| Класс защиты от поражения током | I |
| Климатическое исполнение | УХЛ1 (опции: УХЛ2–5, ХЛ1–5, Т1–5, ОМ4, В2.1, В5) |
| Материал корпуса | Алюминиевый сплав с легирующими модификаторами |
| Покрытие | Полимерно-эпоксидное антистатическое, фрикционно-искробезопасное, RAL 7035 |
| Уплотнение крышки | Силиконовая резина в пазе крышки |
| Крепление крышки | Невыпадающие нержавеющие болты с шестигранником |
| Внутренний монтаж | 2 или 4 стойки под монтажную панель |
| Заземление | 2 зажима из нержавеющей стали (внутренний + внешний) |
| Кабельные вводы | По спецификации заказчика (боковые стенки или сменные пластины) |
| Международные сертификаты | ATEX: EESF 19 ATEX 012U / 034X; IECEx: CCVE 18.0013U / 19.0004X |
Соответствие стандартам
- ТР ТС 012/2011, ТР ТС 004/2011 — технические регламенты ЕАЭС
- ГОСТ 31610.0-2014 / IEC 60079-0 (ред. 2019) — общие требования
- ГОСТ Р МЭК 60079-7 — повышенная надёжность «e»
- ГОСТ 31610.11-2014 / IEC 60079-11 — искробезопасная цепь «i»
- ГОСТ IEC 60079-31 — защита оболочкой от пыли «t»
- ГОСТ 31610.15-2014 / IEC 60079-15 — вид защиты «n»
- ГОСТ Р МЭК 60079-18 — вид защиты «m» (заливка компаундом)
- ГОСТ IEC 60079-1 — взрывонепроницаемая оболочка «d»
- ГОСТ Р 53316-2009 — огнестойкость кабельных линий (для /ПОЖАР)
- РД 5.2-093-2004, СТО РМРС — судовые электроустановки (морское исполнение)
- ПУЭ гл. 7.3, 7.4 — монтаж во взрывоопасных и пожароопасных зонах
Габаритные размеры и масса
11 стандартных типоразмеров от 89×89×61 мм до 669×329×207 мм (или квадратный 622×622 мм). Маркировка: три числа — ширина (A) × длина (B) × глубина (C) с крышкой, в мм. Монтажные панели — код К[размер]А (алюминий) или К[размер]Н (нержавейка). Модульные шкафы из нескольких корпусов — по согласованию.
| Типоразмер | A, мм | B, мм | C, мм | a, мм | b, мм | c, мм | Масса, кг |
|---|---|---|---|---|---|---|---|
| КСРВ090906 | 89,5 | 89,5 | 61 | 81,5 | 81,5 | 44 | 0,5 |
| КСРВ111109 | 112 | 112 | 91 | 102 | 102 | 72 | 0,8 |
| КСРВ171109 | 172 | 112 | 91 | 162 | 102 | 72 | 1,1 |
| КСРВ141410 | 149,5 | 149,5 | 107 | 139,5 | 139,5 | 88 | 1,4 |
| КСРВ202012 | 201 | 201 | 129 | 191 | 191 | 106 | 2,5 |
| КСРВ301410 | 304,5 | 149,5 | 109 | 294,5 | 139,5 | 88 | 2,4 |
| КСРВ302314 | 305 | 231 | 140 | 295 | 221 | 117 | 3,9 |
| КСРВ302318 | 305 | 231 | 189 | 295 | 221 | 117 | 4,5 |
| КСРВ513321 | 511 | 336 | 210 | 479 | 294 | 175 | 17,1 |
| КСРВ663221 | 669 | 329 | 207 | 637 | 287 | 178 | 18,8 |
| КСРВ626221 | 622 | 622 | 208 | 580 | 580 | 178 | 29,8 |
Опции и исполнения
| Код | Назначение |
|---|---|
| /IP68 | Заливка компаундом — полная герметизация для подтопляемых зон |
| /RAL XXXX | Окраска в цвет по RAL |
| /АЛП | Монтажная панель из алюминиевого сплава |
| /НП | Монтажная панель из нержавеющей стали |
| /АП | Антиконденсатное покрытие внутренних поверхностей |
| /ВКУ | Вентиляционное устройство для отвода влаги |
| /ДКУЕ | Дренажные вентустройства |
| /КОНСЕРВАЦИЯ | Консервация для длительного хранения |
| /МАЛАЯ ТЕЧЬ | Исполнение для объектов атомной энергетики (ОИАЭ) |
| /МАРК | Маркировка клеммных зажимов по схеме заказчика |
| /МОРЕ | Морское исполнение (несовместимо с /ПОЖАР) |
| /РЕКА | Речное исполнение |
| /МШК-64 | Сейсмостойкость по MSK-64 |
| /НАДПИСЬ «_» | Шильд с произвольной надписью |
| /ОБОГРЕВ | Термокабель / нагреватель для работы в холодном климате |
| /ПЕТЛЯ | Фиксация крышки на петлях |
| /ПЛОМБА | Болт с пломбировкой |
| /ПОЖАР | Огнестойкость 30 мин (несовместимо с /МОРЕ) |
| /ПРИЕМКА | Приёмка представителем заказчика на заводе |
| /ПРОМ | Невзрывозащищённое исполнение |
| /РН | Рудничное нормальное исполнение РН1 / РН2 |
| /СХЕМА | Перемычки между клеммными зажимами по схеме заказчика |
| /ТЕПЛОИЗОЛЯЦИЯ | Внутренняя теплоизоляция |
| /ТЕРМИТЫ | Тропическое исполнение |
| /ТЕРМО | Высокотемпературное исполнение до +145/+180 °C |
| /ХОЛОД | Нижняя температура эксплуатации до −75 °C |
| /ШИНА З | Внутренняя шина заземления |
| /ШИНА Н | Шина нейтрали |
| /ЭКРАН | Устройство объединения экранов кабелей |
| /О(РАЗМЕР) | Смотровое окно по размеру заказчика |
Частые ошибки при заказе
- Путают Ex e и Ex d. КСРВ — повышенная надёжность «e», не взрывонепроницаемая оболочка «d». Внутри не должно быть оборудования, которое способно создать искру или дугу в нормальном режиме (контакторы, выключатели без доп. защиты). Для такого оборудования берите ЩОРВ.
- Не указывают тип и сечение клемм. Вместимость зависит от типа клеммных зажимов (WDU, UT) и их сечения. Без спецификации завод не может оптимально подобрать типоразмер.
- Используют /ПОЖАР совместно с /МОРЕ. Эти опции несовместимы: пожаростойкое исполнение требует целостности корпуса при нагреве, морское — дополнительной обработки поверхностей.
- Не закладывают запас по типоразмеру. Размеры внутренней полости — без учёта кабельных вводов. Если вводов много — берите типоразмер на ступень больше.
Что прислать инженеру для подбора
- Категорию зоны (1, 2 / 21, 22) и подгруппу газа или пыли
- Температурный класс (T4–T6) и диапазон температур площадки
- Максимальное напряжение и ток нагрузки
- Перечень внутренней начинки: тип клемм, сечения, количество, барьеры, шины
- Количество и наружный диаметр подключаемых кабелей
- Требования по IP, климатическому исполнению, морское / речное / атомное
- Нужен ли ATEX / IECEx (для экспортных проектов)
- Способ монтажа и пространственные ограничения
