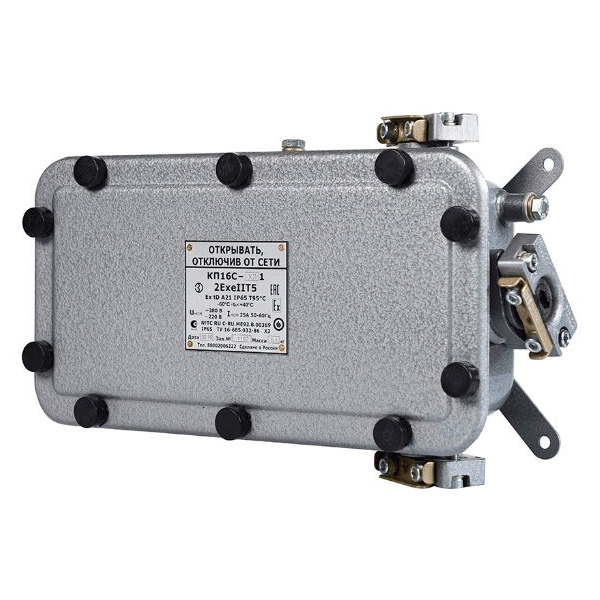

Коробки соединительные типа КПХХС
2ExeIIT5
- Степень защиты: IP65
- Материал: Алюминиевый сплав
- Ответ инженера: в рабочее время за 30 минут
- Документы: сертификаты, декларации, чертежи по запросу
- Закупка: работаем с НДС, 44-ФЗ и 223-ФЗ
Информация о товаре не является публичной офертой. Точные характеристики, сроки и цены уточняйте у менеджера.
Описание
Описание продукта
Общие сведения: Коробки соединительные типа КПХХС, предназначены для соединения разветвления гибких или бронированных кабелей с медными или алюминиевыми жилами в цепях переменного тока электроустановок химической, газовой, нефтяной и других отраслей промышленности. Коробки относятся к взрывозащищенному электрооборудованию группы II с уровнем взрывозащиты «повышенная надежность против взрыва» (2) по ГОСТ Р 51330.0-99 с защитой вида «е» по ГОСТ Р 51330.8-99 и имеют маркировку взрывозащиты 2ExeIIT5. Вид климатического исполнения коробок по ГОСТ 15150: У1 и ХЛ1 для поставок по территории России и для экспорта. Структура условного обозначения: КПХХС – 1Х2/V/. 2Х2/V/. 3Х2/V/. 4Х2/V/. Х3. Х4 К – коробка соединительная; П – уровень взрывозащиты «повышенная надежность против взрыва»; ХХ – количество клеммных зажимов: 16 или 24; С – оболочка, изготовленная из листовой стали; 1,2,3,4 – условное обозначение кабельных вводов (указываются только заказываемые вводы): 1 – ввод ВК2х12-Х1,5-ЕхеIIU — М42х2 (Ду=12мм), 2 – ввод ВК25-Х1,5-ЕхеIIU — М42х2 (Ду=25мм), 3 – ввод ВК30-Х1,5 – ЕхеIIU — М42х2 (Ду=30мм), 4 – ввод ВК42-В1,5-ЕхеIIU (Ду=40мм); Х2 – количество кабельных вводов (при количестве более 9 вводов, цифры обозначающие количество кабельных вводов, указываются в скобках); /V/ — буквенный индекс расположения вводов (рисунок) по заказ-наряду, согласованному с предприятием-зготовителем; Х3 – номинальное напряжение: 380В или 660В; Х4 – климатическое исполнение и категория размещения У1 или ХЛ1 по ГОСТ 15150 — 69. Категория: Коробки взрывозащищенные Описание Описание Технические характеристики Коробки соединительные типа КПХХС Наименование параметров Норма для исполнения КП 16 С КП 24 С Сечение подсоединяемых жил, мм от 0,75 до 6 Частота сети, Гц 50, 60 Номинальный ток,А до 25 Номинальное напряжение, В 380 и 660 Количество клеммных зажимов, шт. 16 24 Степень защиты по ГОСТ 14254-96 IP65 Масса коробки (не более), кг. 6,3 6,5 Похожие товары Соединительные ящики СЯ Взрывозащищенные коробки КСВ-2И Коробки КТО, ККО, КПП-20/25; КПД, КТД-20/25 Коробки зажимов КЗРП
Технические данные
IP65
| Наименование параметров | Норма для исполнения | КП 16 С | КП 24 С |
|---|---|---|---|
| Сечение подсоединяемых жил, мм | от 0,75 до 6 | ||
| Частота сети, Гц | 50, 60 | ||
| Номинальный ток,А | до 25 | ||
| Номинальное напряжение, В | 380 и 660 | ||
| Количество клеммных зажимов, шт. | 16 | 24 | |
| Степень защиты по ГОСТ 14254-96 | IP65 | ||
| Масса коробки (не более), кг. | 6,3 | 6,5 |
Соответствие стандартам
Документы
- Сертификат взрывозащиты (Ex) — предоставляется по запросу
- Декларация соответствия — предоставляется по запросу
- Чертёж и габаритные размеры — предоставляется по запросу
- Руководство по эксплуатации — предоставляется по запросу
Для получения документов свяжитесь с нами по телефону или через форму обратной связи.
Вопросы по подбору модели
Как убедиться, что эта модель подходит под проект?
Сверьте маркировку взрывозащиты, зону, IP, температуру, материал корпуса, количество вводов и требования к клеммам. Если в проекте есть только артикул или шильдик аналога, пришлите его инженеру для проверки.
Можно ли изменить вводы, клеммы или материал корпуса?
Да, комплектация уточняется под задачу. В заявке укажите диаметр и количество кабелей, требуемые клеммы, материал корпуса, покрытие и условия эксплуатации.
Что входит в коммерческое предложение?
В КП указываем модель, комплектацию, цену, срок поставки, НДС и перечень документов. По запросу добавляем сертификаты, чертежи и данные для закупочной процедуры.
