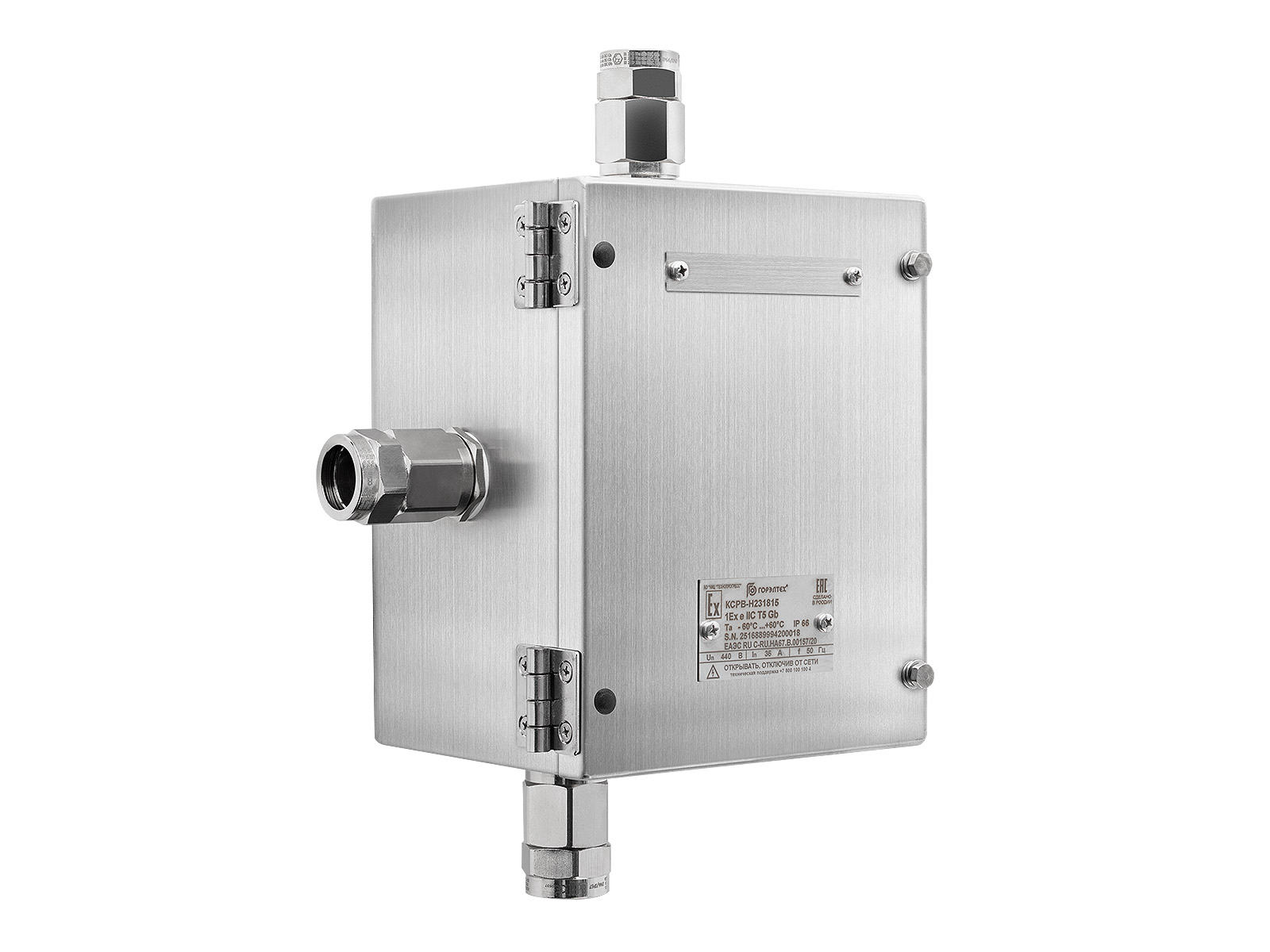

Взрывозащищенные коробки соединительные типа КСРВ-Н из нержавеющей стали
0Ex ia IIC T6...T4 Ga X
1Ex eb IIC T6...T4 Gb
1Ex ia IIC T6...T4 Gb
Ex eb I Mc
Ex eb I Mc U
Ex eb IIC Gb U
РВ Ex ib I Mb
РО Ex ia I Ma
- Зоны: 1, 2, mining
- Температура: -60...+40 °C
- Материал: Нержавеющая сталь
- Габариты: от 110×110×90 до 1000×800×300 мм
- Вес: от 1,5 до 44,1 кг
Информация о товаре не является публичной офертой. Точные характеристики, сроки и цены уточняйте у менеджера.
Описание
Назначение
КСРВ-Н — серия взрывозащищённых соединительных коробок в корпусе из нержавеющей стали марки 08Х18Н10 (AISI 304) с видом защиты Ex eb и искробезопасными цепями Ex ia / Ex ib. Предназначены для объектов, где агрессивная рабочая среда разрушает обычные защитные покрытия: химические и нефтехимические производства с щелочами, кислотами и сероводородом; морские платформы и береговые объекты в солевом тумане; пищевые и фармацевтические производства с требованием гигиенической очистки; рудники и шахты с Категорией I. Двусторонняя электрохимическая полировка поверхности исключает накопление загрязнений и упрощает санитарную обработку.
Конструкция и преимущества
- Нержавеющая сталь 08Х18Н10 (AISI 304) — стойкость к кислотам, щелочам, хлоридам и высокотемпературной коррозии без дополнительного покрытия
- Двусторонняя электрохимическая полировка — идеально гладкая поверхность для пищевых и фарм-производств, нет щелей для накопления бактерий и загрязнений
- Крышка на петлях с болтовой фиксацией — быстрое вскрытие при ТО в агрессивной среде
- Рудничная маркировка РП Ex eb I Mc / РВ Ex ib I Mb / РО Ex ia I Ma — допуск для угольных шахт и рудников Категории I
- Поддерживает напряжение до 10 000 В и ток до 1500 А — от слаботочных датчиков до силовых кабелей среднего напряжения
- Сертификаты ATEX и IECEx, морской регистр РМРС — экспорт и морские проекты
- Нестандартные типоразмеры до 1000×1200×400 мм по требованию заказчика
- Внесена в Реестр российской промышленной продукции (РРПП 10793502)
Когда подбирать КСРВ-Н
КСРВ-Н — правильный выбор там, где покрытие алюминиевой или стальной коробки не выдерживает рабочей среды: хлоросодержащие и сернистые атмосферы, кислоты, щёлочи, морской и прибрежный климат. Нержавеющий корпус не требует регулярной перекраски — это снижает эксплуатационные расходы на длинном горизонте. На пищевых производствах электрохимическая полировка — обязательное условие санитарных норм. Если коррозионной угрозы нет, выгоднее брать алюминиевую КСРВ: она на 30–40% легче и дешевле. Для задач с механически нагруженной средой без агрессивных химикатов — КСРВ-М в стали RAL 7035 достаточна.
Технические характеристики
| Параметр | Значение |
|---|---|
| Вид взрывозащиты | Ex eb (повышенная надёжность) / Ex ia / Ex ib (искробезопасные цепи) |
| Маркировка (клеммы, Cat II) | 0Ex ia IIC T6…T4 Ga X · 1Ex eb IIC T6…T4 Gb · 1Ex ia IIC T6…T4 Gb |
| Маркировка (пыль) | Ex tb IIIC T85…T135 °C Db |
| Маркировка Ex-компонента | Ex eb IIC Gb U · Ex tb IIIC Db U · Ex eb I Mc U |
| Маркировка рудничная (Cat I) | РП Ex eb I Mc · РВ Ex ib I Mb · РО Ex ia I Ma · РН1 / РН2 |
| Маркировка /ТЕРМО | — (КСРВ-Н поддерживает /ТЕРМО: −60…+145 °C / −60…+185 °C) |
| Категория установки | I (угольные шахты, рудники) + II по газу (IIA, IIB, IIC) зоны 0, 1, 2; III по пыли; РМРС |
| Степень защиты | IP66 / IP67, IK10 |
| Температура эксплуатации | −60…+40 °C (T6) · −60…+60 °C (T5) · −60…+85 °C (T4 / рудничное) |
| Исполнение /ТЕРМО | −60…+145 °C (T3) / −60…+185 °C (T2) |
| Температура Ex-компонента | −60…+150 °C; −60…+290 °C (для /ТЕРМО) |
| Максимальное напряжение | ~10 000 В / ~1000 В / ⎓600 В |
| Максимальный ток | 1500 А (шины) / 800 А (клеммы) |
| Класс защиты от поражения током | I |
| Климатическое исполнение | УХЛ1 (опции: УХЛ2–5, ХЛ1–5, Т1–5, ОМ1–4, В2.1, В5) |
| Материал корпуса | Нержавеющая сталь 08Х18Н10 по ГОСТ 5632-2014 (AISI 304) |
| Обработка поверхности | Двусторонняя электрохимическая полировка |
| Крепление крышки | На петлях, болтовая фиксация; КСРВ-Н111109 и 171109 — петли опционально |
| Заземление | 2 зажима из нержавеющей стали (внутренний + внешний) |
| Международные сертификаты | ATEX: EESF 19 ATEX 012U / 034X; IECEx: CCVE 18.0013U / 19.0004X; РМРС |
Соответствие стандартам
- ТР ТС 012/2011, ТР ТС 004/2011 — технические регламенты ЕАЭС
- ГОСТ 31610.0-2014 / IEC 60079-0 (ред. 2019) — общие требования
- ГОСТ Р МЭК 60079-7 — повышенная надёжность «e»
- ГОСТ 31610.11-2014 / IEC 60079-11 — искробезопасная цепь «i»
- ГОСТ IEC 60079-31 — защита оболочкой от пыли «t»
- ГОСТ 30852.13-2002 / IEC 60079-14 — монтаж электроустановок
- Требования к рудничному оборудованию Категории I
- РД 5.2-093-2004, СТО РМРС — судовые электроустановки
- ПУЭ гл. 7.3, 7.4
Типоряд и габаритные размеры
12+ стандартных типоразмеров от 110×110×90 мм до крупных серий. По требованию заказчика — нестандартные размеры до 1000×1200×400 мм. Монтажные панели: код Н[размер]А (алюминий) или Н[размер]Н (нержавейка).
| Типоразмер | A, мм | B, мм | C, мм | Масса, кг |
|---|---|---|---|---|
| КСРВ-Н111109 | 110 | 110 | 90 | 1,50 |
| КСРВ-Н151512 | 150 | 150 | 120 | 2,00 |
| КСРВ-Н171109 | 176 | 116 | 95 | 1,90 |
| КСРВ-Н202012 | 200 | 200 | 120 | 2,60 |
| КСРВ-Н231815 | 230 | 180 | 150 | 3,39 |
| КСРВ-Н232312 | 230 | 230 | 120 | 3,75 |
| КСРВ-Н232315 | 230 | 230 | 150 | 4,04 |
| КСРВ-Н271815 | 270 | 180 | 150 | по запросу |
Частые ошибки при заказе
- Выбирают КСРВ-Н «на всякий случай» вместо КСРВ. Нержавеющий корпус дороже алюминиевого на 40–80%. Переплачивать оправданно только при реальной агрессивной среде. Для обычного нефтегаза без хлоридов и кислот достаточно КСРВ.
- Не указывают исполнение /МОРЕ или /ТЕРМО при заказе. Стандартный корпус — УХЛ1, без доп. морской защиты. Для прибрежных и платформенных объектов нужно явно указать /МОРЕ.
- Путают AISI 304 и 316L. КСРВ-Н выполнена из 08Х18Н10 (AISI 304). Для сред с хлоридами выше 60 °C (хлорная кислота, морская вода при нагреве) нужна нержавейка 316L — уточняйте применимость у инженера.
- Не закладывают запас по типоразмеру. Размеры внутренней полости — без учёта кабельных вводов. Для сложной начинки берите типоразмер с запасом по площади 30%.
Что прислать инженеру для подбора
- Тип рабочей среды (кислота, щёлочь, хлориды, сероводород, морской воздух) и её концентрацию
- Категорию зоны, подгруппу газа или пыли, температурный класс
- Максимальное напряжение и ток нагрузки
- Тип и количество устанавливаемых клемм или шин
- Количество и наружный диаметр кабелей
- Нужна ли электрохимическая полировка для санитарных требований
- Климатическое исполнение, морское / речное
- Нужен ли ATEX / IECEx / РМРС
Соответствие стандартам
Сертификаты
