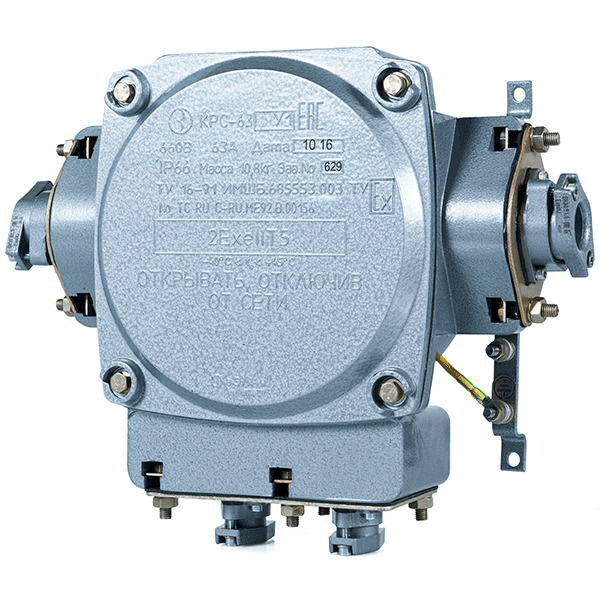

Коробка взрывозащищенная разветвительная КРС-63

Описание

Описание продукта

Назначение: Коробка взрывозащищенная разветвительная КРС-63 силовая клеммная предназначена для эксплуатации в трехфазных цепях переменного тока с заземленной нейтралью трансформатора напряжением до 660В частоты 50 и 60Гц на ток до 63А в условиях взрывоопасных помещений и наружных установок предприятий химической, нефтехимической и других отраслей промышленности. Условия эксплуатации: Климатическое исполнение коробки У1, Т1 по ГОСТ 15150-69; Окружающая среда — взрывоопасная; Коробки с маркировкой взрывозащиты 2EхeIIТ5 предназначены для применения во взрывоопасных зонах классов 1 и 2: температура окружающей среды от минус 40°С до плюс 40°С для У1; от минус 10°С до плюс 45°С для Т1; высота над уровнем моря до 1000м; относительная влажность — 100% при температуре 25°С; степень защиты IP65 по ГОСТ 14254-96; установка коробки — в любом положении с креплением на конструкциях и стенах. Устройство: Коробка состоит из корпуса и крышки, изготовленных из прессматериала, рамы(стальной). Корпус имеет четыре вводных устройства. Вводные устройства и зажимы коробки обеспечивают ввод и соединение внутри коробок 3- и 4- жильных кабелей. Уплотнение кабелей вводных устройств осуществляется уплотнительными кольцами, находящимися в гнездах, и муфтами. Крепление муфт осуществляется винтами.В корпусе смонтированы шестнадцать зажимов, предназначенных для силовых цепей, установленных на панели, два заземляющих зажима внутренних и четыре заземляющих зажима наружных. Крепление крышки осуществляется болтами и гайками. Структура условного обозначения: К Р С — 63 ХХ К – Коробка Р – Разветвительная С – Силовая 63 – Номинальный ток, А ХХ – Климатическое исполнение и категория размещения Категория: Коробки взрывозащищенные Описание Описание Технические характеристики КРС-63

Технические данные

IP65 -40…+40
