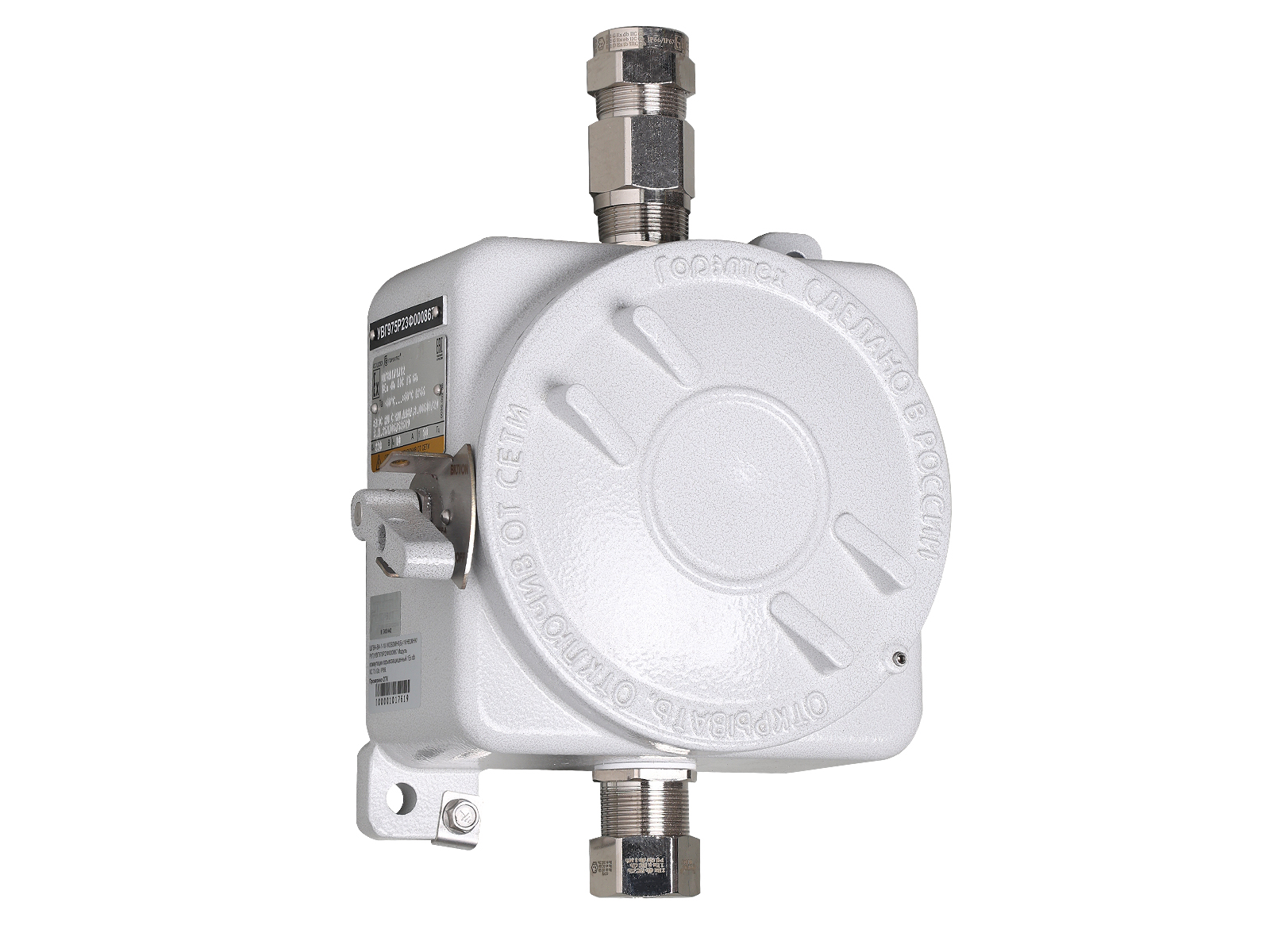

Взрывозащищенные коробки типа ЩОРВА (взрывонепроницаемые оболочки) из алюминиевого сплава
1Ex db IIC T6...T4 Gb
1Ex db ib IIC T6...T4 Gb
Ex db IIC Gb U
- Зоны: 1, 2
- Температура: -60...+40 °C
- Материал: Алюминиевый сплав
- Габариты: от 120×120×115 до 429×429×291 мм
- Вес: от 1,9 до 35,6 кг
Информация о товаре не является публичной офертой. Точные характеристики, сроки и цены уточняйте у менеджера.
Описание
Назначение
ЩОРВА — серия алюминиевых клеммных и распределительных коробок с взрывонепроницаемой оболочкой Ex db. Изделия рассчитаны на коммутацию, ветвление и подключение силовых и слаботочных цепей в зонах классов 1, 2 (газ) и 21, 22 (пыль), включая среды с ацетиленом подгруппы IIC. Принцип взрывозащиты «d» удерживает фронт пламени и горячие газы внутри корпуса при возможной внутренней вспышке, не давая искре вырваться в окружающую атмосферу.
Конструкция и преимущества
- Корпус из алюминиевого сплава, литьё под давлением — однородная структура без раковин и внутренних напряжений
- Сертификация под подгруппу IIC (включая ацетилен и водород) — допуск туда, где IIB-оборудование не применяется
- Резьбовое соединение крышки с пазовым силиконовым уплотнением — герметичность IP66/IP67, по заказу IP68
- Полимерно-эпоксидное антистатическое покрытие RAL 7035 — фрикционно-искробезопасное, стойкое к УФ и ионизирующему излучению
- Два зажима заземления из нержавеющей стали (внутренний + внешний) — соответствие ПУЭ гл. 7.3
- Внесена в реестр российской промышленной продукции — допустимо использование в проектах с локализацией
- Ударопрочность IK10 — корпус выдерживает удар 20 Дж без потери взрывозащитных свойств
Когда подбирать ЩОРВА
Алюминиевый Ex db оправдан, когда нужна сертификация под IIC (ацетилен, водород, сероуглерод), а вес критичен — сталь в крупных типоразмерах будет тяжелее в 2,5–3 раза. Если в проекте только метан/пропан/пары нефти (IIA-IIB) и нет жёстких ограничений по массе, разумнее посмотреть на ЩОРВ с искробезопасной цепью «ib» — там проще монтаж и ниже цена. Для морских платформ и побережья учитывайте, что алюминий требует доп. покрытия /МОРЕ; в условиях постоянного солевого тумана нержавеющая ЩОРВА-НТ оказывается выгоднее по совокупной стоимости владения.
Технические характеристики
| Параметр | Значение |
|---|---|
| Вид взрывозащиты | Ex db (взрывонепроницаемая оболочка), опционально Ex db ib |
| Маркировка газовых сред | 1Ex db IIC T6…T4 Gb / 1Ex db ib IIC T6…T4 Gb |
| Маркировка пылевых сред | Ex tb IIIC 85°C…T135°C Db |
| Маркировка Ex-компонента | Ex db IIC Gb U / Ex tb IIIC Db U |
| Рудничное исполнение | РН1 / РН2 (по запросу) |
| Степень защиты оболочки | IP66 / IP67 (стандарт), IP68 (опция) |
| Стойкость к удару | IK10 |
| Температура эксплуатации | −60…+40 °C (T6) · −60…+60 °C (T5) · −60…+85 °C (T4) |
| Температура для РН2 | −60…+85 °C |
| Температура для Ex-компонента | −60…+150 °C |
| Номинальное напряжение | ≤ 1000 В AC / ≤ 600 В DC |
| Максимальный ток | 800 А |
| Класс защиты от поражения током | I |
| Климатическое исполнение | УХЛ1 (опции: УХЛ2-5, ХЛ1-5, Т1-5, ОМ1-4, В2.1, В5) |
| Материал корпуса | Алюминиевый сплав с легирующими модификаторами |
| Уплотнение крышки | Силиконовая резина в пазе крышки + силиконовое профильное |
| Соединение крышка-корпус | Резьбовое |
| Покрытие | Полимерно-эпоксидное антистатическое, фрикционно-искробезопасное, RAL 7035 |
| Заземление | 2 зажима из нержавеющей стали (внутренний + внешний) |
| Внутренний монтаж | 2 или 4 стойки под монтажную панель |
| Внешний монтаж | 2 или 4 крепёжные точки на корпусе |
| Кабельные вводы | По спецификации заказчика |
Соответствие стандартам
- ТР ТС 012/2011 — оборудование для работы во взрывоопасных средах
- ГОСТ 31610.0-2014 / IEC 60079-0 — общие требования к Ex-оборудованию
- ГОСТ IEC 60079-1-2013 — взрывонепроницаемые оболочки «d»
- ГОСТ 31610.11-2014 / IEC 60079-11 — искробезопасная цепь «i» (для исполнения «db ib»)
- ГОСТ IEC 60079-31-2013 — защита оболочкой «t» от воспламенения пыли
- ГОСТ 14254-2015 — степени защиты IP
- ГОСТ 24754-2013 — испытания на удар IK
- ГОСТ 12.2.007.0-75 ССБТ — общие требования электробезопасности
- ПУЭ гл. 7.3, 7.4 — электроустановки во взрывоопасных и пожароопасных зонах
- РД 5.2-093-2004 — правила выполнения электромонтажа на судах
Габаритные размеры и масса
Восемь стандартных типоразмеров покрывают объёмы от 1,2 до 53 литров. Маркировка типоразмера — три двузначных числа: ширина × длина × высота в сантиметрах с округлением. Все размеры в таблице приведены в мм, масса — в кг (без монтажной панели и вводов).
| Типоразмер | Внешние | Внутренние | Крышка | Крепление | Масса | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | a | b | c | Ød | резьба | s | E | F | ØG | ||
| ЩОРВА121211 | 120 | 120 | 115 | 94 | 94 | 74 | 82 | M95×2 | 13 | 100 | 145 | 10 | 1,9 |
| ЩОРВА131313 | 130 | 130 | 134 | 106 | 106 | 94 | 116 | M130×2 | 12 | 111 | 138 | 8 | 2,3 |
| ЩОРВА151512 | 151 | 151 | 125 | 124 | 124 | 84 | 116 | M130×2 | 13 | 126 | 174 | 11 | 2,8 |
| ЩОРВА171712 | 175 | 175 | 129,5 | 146 | 146 | 89 | 137 | M150×2 | 14 | 150 | 195 | 11 | 3,6 |
| ЩОРВА232316 | 235 | 235 | 164 | 203 | 203 | 117 | 185 | M200×2 | 14 | 196 | 267 | 14 | 7,4 |
| ЩОРВА272721 | 276,5 | 276,5 | 218 | 248 | 248 | 152 | 232 | M250×3 | 14 | 236 | 316 | 14 | 11,4 |
| ЩОРВА363626 | 361,5 | 361,5 | 264,5 | 329 | 329 | 201,5 | 279 | M325×3 | 15,5 | 318 | 395 | 14 | 23,0 |
| ЩОРВА424229 | 429,5 | 429,5 | 291 | 395,5 | 395,5 | 216 | 330 | M390×4 | 16,5 | 390 | 480 | 14 | 35,6 |
Монтажные панели
Панель устанавливается на 2 или 4 стойки внутри коробки. Код материала в обозначении: А — алюминий, Н — нержавеющая сталь.
| Обозначение | Габариты, мм | Крепёж, мм | Масса, кг | |||
|---|---|---|---|---|---|---|
| A | B | a | b | алюминий | нерж. сталь | |
| ЩА1212X | 80 | 80 | 60 | 48 | 0,03 | 0,10 |
| ЩА1313X | 100 | 100 | 80 | 60 | 0,05 | 0,16 |
| ЩА1515X | 100 | 100 | 80 | 60 | 0,05 | 0,16 |
| ЩА1717X | 115 | 115 | 90 | 90 | 0,07 | 0,21 |
| ЩА2323X | 150 | 150 | 130 | 130 | 0,12 | 0,36 |
| ЩА2727X | 200 | 200 | 158 | 158 | 0,22 | 0,63 |
| ЩА3636X | 240 | 240 | 200 | 200 | 0,30 | — |
| ЩА4242X | 270 | 270 | 230 | 230 | 0,39 | 1,15 |
Опции и исполнения
| Код | Назначение |
|---|---|
| /IP68 | Повышенная герметичность для подтопляемых зон и подводного монтажа |
| /RAL XXXX | Окраска под фирменный или маскировочный цвет заказчика |
| /АЛП | Монтажная панель из алюминиевого сплава |
| /НП | Монтажная панель из нержавеющей стали |
| /АП | Антиконденсатное покрытие внутренних поверхностей |
| /ВКУ | Вентиляционное устройство для отвода влаги (Ex-сертифицированное) |
| /ДКУВ | Дренажные вентустройства с водоотводом |
| /ОБОГРЕВ | Термокабель / нагреватель для автоматики при низких температурах |
| /ТЕПЛОИЗОЛЯЦИЯ | Внутренняя теплоизоляция корпуса |
| /КОНСЕРВАЦИЯ | Длительное хранение на складе без эксплуатации |
| /МАЛАЯ ТЕЧЬ | Исполнение для объектов использования атомной энергии (ОИАЭ) |
| /МАРК | Маркировка клеммных зажимов по схеме заказчика |
| /МОРЕ | Морское исполнение, защита от соляного тумана |
| /РЕКА | Речное исполнение для внутренних водоёмов |
| /МШК-64 | Сейсмостойкость по шкале MSK-64 |
| /НАДПИСЬ «_» | Шильд с произвольной надписью заказчика |
| /ПОЖАР | Соответствие требованиям пожарной безопасности |
| /ПРИЕМКА | Приёмка представителем заказчика на заводе |
| /ПРОМ | Невзрывозащищённое исполнение для общепромышленных применений |
| /РН | Рудничное нормальное исполнение РН1/РН2 |
| /СХЕМА | Перемычки между клеммами по схеме заказчика |
| /ТЕРМИТЫ | Тропическое исполнение с защитой от насекомых |
| /ШИНА З | Внутренняя шина заземления (стандарт: 2×16 мм² + ряд 6 мм²) |
| /ШИНА Н | Шина нейтрали |
| /ШИНА Ф | Шины фаз |
| /ЭКРАН | Устройство объединения экранов кабелей |
Модульное исполнение и рамы /РАМА
Когда оборудование не помещается в один корпус, шкаф собирается из нескольких ЩОРВА на общей раме, соединённых металлорукавами или трубной проводкой. Такая компоновка снижает массу и стоимость по сравнению с монолитным корпусом и облегчает подвод кабелей. Рамы /РАМА изготавливают из горяче- или холоднооцинкованной стали (по заказу — нержавейка), для настенного или напольного крепления; они относятся к фрикционно-искробезопасному неэлектрическому оборудованию IIGb / IIIDb.
Кабельные вводы
Максимальное количество вводов по сторонам коробки. Тип резьбы — NPT или метрическая по ГОСТ 24705. Цифры — допустимое число вводов с каждой из сторон 1–8.
| Типоразмер | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
|---|---|---|---|---|---|---|---|---|
| ЩОРВА121211 | 3/2 | 2/2 | 2/2 | 1/1 | 1/1 | — | — | — |
| ЩОРВА151512 | 5/5 | 4/4 | 3/3 | 2/2 | 2/2 | 1/1 | — | — |
| ЩОРВА171712 | 6/6 | 5/5 | 3/3 | 2/2 | 2/2 | 2/2 | 1/1 | — |
| ЩОРВА232316 | 8/8 | 8/8 | 7/8 | 4/4 | 3/3 | 2/2 | 2/2 | 2/2 |
| ЩОРВА272721 | 14/14 | 14/14 | 11/11 | 8/8 | 6/6 | 4/4 | 3/3 | 2/2 |
| ЩОРВА363626 | 18/18 | 18/18 | 14/14 | 10/10 | 7/7 | 5/5 | 4/4 | 3/3 |
| ЩОРВА424229 | 22/22 | 22/22 | 18/18 | 11/12 | 10/10 | 8/8 | 5/5 | 3/3 |
Вместимость по клеммам WDU
Без учёта места под кабельные вводы. В скобках — максимум в один ряд. Сечение проводника — мм².
| Типоразмер | 2,5 | 4 | 6 | 10 | 16 | 35 | 50N | 70N/35 |
|---|---|---|---|---|---|---|---|---|
| ЩОРВА121211 | 6 | 5 | 4 | 3 | — | — | — | — |
| ЩОРВА131313 | 8 | 6 | 5 | 4 | 3 | 2 | — | — |
| ЩОРВА151512 | 16 | 14 | 10 | 8 | 7 | 5 | — | — |
| ЩОРВА171712 | 19 | 16 | 12 | 10 | 8 | 6 | 5 | — |
| ЩОРВА232316 | 37 (26) | 32 (22) | 17 | 13 | 11 | 8 | 7 | 6 |
| ЩОРВА272721 | 49 (36) | 42 (30) | 32 (23) | 26 (18) | 22 (15) | 14 (11) | 10 | 9 |
| ЩОРВА363626 | 102 (46) | 84 (38) | 58 (29) | 37 (23) | 30 (19) | 22 (14) | 18 (12) | 10 |
| ЩОРВА424229 | 114 (50) | 96 (42) | 72 (32) | 57 (25) | 42 (21) | 32 (16) | 22 (13) | 14 |
Типовое оборудование внутри
В корпус ЩОРВА устанавливаются: клеммные зажимы серии WDU, пакетные выключатели, УЗО и дифавтоматы, контакторы, автоматические выключатели, предохранители, балластные дроссели, разделительные трансформаторы, реле и таймеры, магнитные пускатели, IT-компоненты, дистанционно управляемые выключатели, активные и пассивные барьеры искрозащиты, Ni-Cd аккумуляторы. Комплектующие подбираются от ведущих производителей; нестандартные позиции — по согласованной спецификации.
Частые ошибки при заказе
- Берут IIB вместо IIC «на всякий случай». ЩОРВА сертифицирована под IIC — это включает водород и ацетилен. Если в ТЗ только IIB, экономнее посмотреть искробезопасный ЩОРВ.
- Не учитывают пыль. Под пылевые зоны нужна Ex tb IIIC — она в маркировке ЩОРВА есть, но проектировщики иногда указывают только газовую часть и теряют допуск.
- Алюминий на побережье без /МОРЕ. В стандартном RAL 7035 без морского исполнения покрытие деградирует за 2–3 сезона. На море — либо /МОРЕ, либо ЩОРВА-НТ из нержавейки.
- Заполняют корпус «впритык». Таблица WDU — без учёта вводов и автоматов. Берите типоразмер с запасом на одну ступень или давайте инженеру полную схему набора.
- Не указывают температурный класс. T6/T5/T4 определяет температурный диапазон и горячие точки внутри. Без T-класса заводу приходится закладывать худший вариант, цена растёт.
- Игнорируют рудничные требования. Для горнорудных объектов нужен код /РН (РН1 или РН2). Без него коробку не примут на угольной шахте.
Что прислать инженеру для подбора
- Категорию зоны (1, 2 / 21, 22) и подгруппу газа (IIA / IIB / IIC) с обоснованием
- Температурный класс T-режима (T4–T6) и температурный диапазон площадки
- Количество и сечение жил подключаемых кабелей, наружный диаметр
- Тип и количество кабельных вводов: метрическая M / NPT, с какой стороны
- Перечень внутренней начинки (клеммы, автоматы, реле, барьеры) — желательно схемой
- Требования по IP, IK, климатическому исполнению, морское/речное/тропическое
- Нужен ли РН1/РН2, ОИАЭ, морская приёмка, шильды, спец-окраска
- Способ монтажа: настенный, на раме, модульный сборный шкаф
