Взрывозащищенные коробки типа ЩОРВА…-О с окном (взрывонепроницаемые оболочки) из алюминиевого сплава
1Ex db IIC T6...T4 Gb
1Ex db ib IIC T6...T4 Gb
Ex db IIC Gb U
- Зоны: 1, 2
- Температура: -60...+40 °C
- Материал: Алюминиевый сплав
- Габариты: от 130×130×134 до 276×276×218 мм
- Вес: от 2,5 до 13 кг
Информация о товаре не является публичной офертой. Точные характеристики, сроки и цены уточняйте у менеджера.
Описание
Назначение

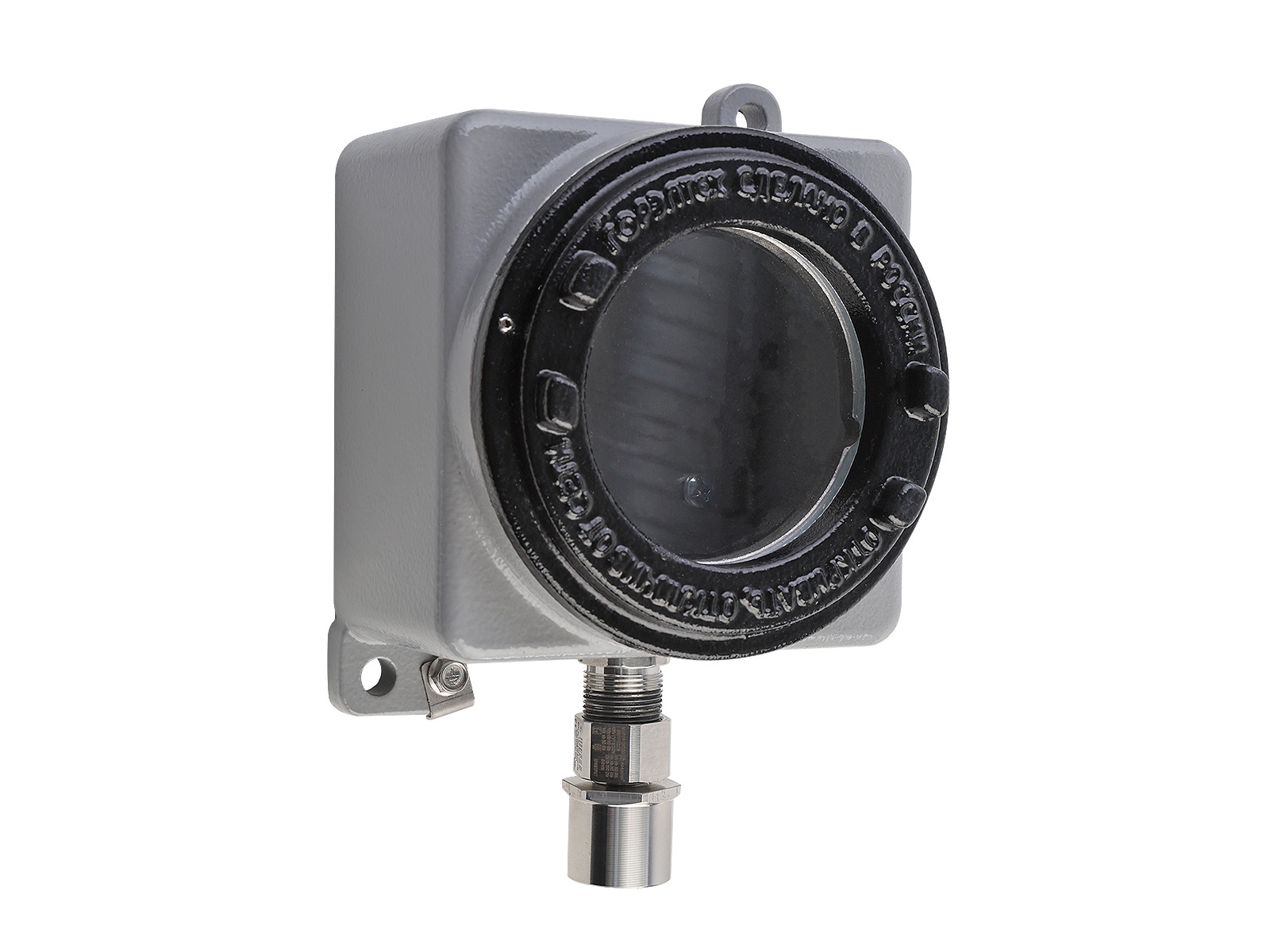

ЩОРВА…-О — алюминиевая взрывозащищённая коробка с круглым смотровым окном из ударопрочного термостойкого стекла. Вид защиты Ex db, исполнение под подгруппу IIC (включая ацетилен и водород). Применяется там, где помимо коммутации требуется визуальный контроль состояния приборов: установки КИПиА, мониторы и дисплеи, видеокамеры наблюдения, индикация реле и автоматики во взрывоопасных зонах 1, 2 / 21, 22.
Конструкция и преимущества
- Окно из закалённого термостойкого стекла Ø90 / Ø140 / Ø180 — визуальный контроль без вскрытия корпуса
- Корпус литой алюминиевый, защита Ex db под IIC — допуск к ацетиленовым и водородным средам
- Стандарт IK08 (защита от удара) — на ступень ниже глухой ЩОРВА из-за стеклянного окна, учитывайте при монтаже в местах с риском механических воздействий
- Резьбовое соединение крышки с силиконовым уплотнением — герметичность IP66/IP67, опционально IP68
- Антистатическое полимерно-эпоксидное покрытие RAL 7035 — фрикционно-искробезопасное
- Два зажима заземления (внутренний и внешний) из нержавеющей стали
- Внесена в реестр российской промышленной продукции
Когда подбирать ЩОРВА…-О
Окно нужно, если внутри корпуса стоят приборы с индикацией: дисплеи, мнемощиты, светодиоды состояния, видеокамеры. Если коробка чисто клеммная или распределительная, окно — лишняя статья расходов и снижение IK; берите глухую ЩОРВА. Под подгруппу IIB и при отсутствии ацетилена выгоднее ЩОРВ-О с искробезопасной цепью «ib» — она дешевле и легче. На побережье или при постоянной влажности рассмотрите ЩОРВА-НТ-О из нержавеющей стали — алюминий с окном требует /МОРЕ и регулярного контроля кромки стекла.
Технические характеристики
| Параметр | Значение |
|---|---|
| Вид взрывозащиты | Ex db (взрывонепроницаемая оболочка), опц. Ex db ib |
| Маркировка газовых сред | 1Ex db IIC T6…T4 Gb / 1Ex db ib IIC T6…T4 Gb |
| Маркировка пылевых сред | Ex tb IIIC 85°C…T135°C Db |
| Маркировка Ex-компонента | Ex db IIC Gb U / Ex tb IIIC Db U |
| Рудничное исполнение | РН1 / РН2 (по запросу) |
| Степень защиты оболочки | IP66 / IP67 (стандарт), IP68 (опция) |
| Стойкость к удару | IK08 (за счёт смотрового стекла) |
| Температура эксплуатации | −60…+40 °C (T6) · −60…+60 °C (T5) · −60…+85 °C (T4) |
| Температура для РН2 | −60…+85 °C |
| Температура для Ex-компонента | −60…+150 °C |
| Номинальное напряжение | ≤ 1000 В AC / ≤ 500 В DC |
| Максимальный ток | 800 А |
| Климатическое исполнение | УХЛ1 (опции: УХЛ2-5, ХЛ1-5, Т1-5, ОМ1-4, В2.1, В5) |
| Материал корпуса | Алюминиевый сплав с легирующими модификаторами |
| Материал окна | Ударопрочное термостойкое закалённое стекло |
| Уплотнение крышки | Силиконовая резина в пазе крышки + силиконовое профильное |
| Соединение крышка-корпус | Резьбовое |
| Покрытие | Полимерно-эпоксидное антистатическое RAL 7035 |
| Заземление | 2 зажима из нержавеющей стали (внутренний + внешний) |
| Внутренний монтаж | 2 или 4 стойки под монтажную панель |
| Внешний монтаж | 2 или 4 крепёжные точки на корпусе |
| Кабельные вводы | По спецификации заказчика |
Соответствие стандартам
- ТР ТС 012/2011 — оборудование для работы во взрывоопасных средах
- ГОСТ 31610.0-2014 / IEC 60079-0 — общие требования к Ex-оборудованию
- ГОСТ IEC 60079-1-2013 — взрывонепроницаемые оболочки «d»
- ГОСТ 31610.11-2014 / IEC 60079-11 — искробезопасная цепь «i»
- ГОСТ IEC 60079-31-2013 — защита оболочкой «t» от воспламенения пыли
- ГОСТ 14254-2015 — степени защиты IP
- ГОСТ 24754-2013 — испытания на удар IK
- ГОСТ 12.2.007.0-75 ССБТ — общие требования электробезопасности
- ПУЭ гл. 7.3, 7.4 — электроустановки во взрывоопасных и пожароопасных зонах
- РД 5.2-093-2004 — правила выполнения электромонтажа на судах
Габаритные размеры и масса
Пять типоразмеров коробки с окном — индекс «-О09», «-О14» или «-О18» обозначает диаметр окна в миллиметрах: 90, 140 или 180 соответственно. Размеры в мм, масса в кг (без панели и вводов).
| Типоразмер | Внешние | Внутренние | Крышка | Окно | Крепление | Масса | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | a | b | c | Ød | резьба | s | v | ØL | E | F | ØG | ||
| ЩОРВА131313-О09 | 130 | 130 | 134 | 106 | 106 | 94 | 116 | M130×2 | 12 | 12 | 90 | 100 | 145 | 10 | 2,5 |
| ЩОРВА151512-О09 | 151 | 151 | 125 | 124 | 124 | 76 | 93 | M130×2 | 13 | 12 | 90 | 126 | 174 | 11 | 3,1 |
| ЩОРВА171712-О09 | 175 | 175 | 150 | 146 | 146 | 102 | 137 | M150×2 | 14 | 12 | 90 | 150 | 195 | 11 | 4,1 |
| ЩОРВА232316-О14 | 235 | 235 | 155 | 203 | 203 | 98,5 | 161 | M200×3 | 14 | 12 | 140 | 196 | 267 | 14 | 8,3 |
| ЩОРВА272721-О18 | 276,5 | 276,5 | 218 | 248 | 248 | 146,5 | 203 | M250×3 | 14 | 15 | 180 | 236 | 316 | 14 | 13,0 |
Монтажные панели
Код материала в обозначении: А — алюминий, Н — нержавеющая сталь.
| Обозначение | Габариты, мм | Крепёж, мм | Масса, кг | |||
|---|---|---|---|---|---|---|
| A | B | a | b | алюминий | нерж. сталь | |
| ЩА1313X | 100 | 100 | 80 | 60 | 0,05 | 0,16 |
| ЩА1515X | 100 | 100 | 80 | 60 | 0,05 | 0,16 |
| ЩА1717X | 115 | 115 | 90 | 90 | 0,07 | 0,21 |
| ЩА2323X | 150 | 150 | 130 | 130 | 0,12 | 0,36 |
| ЩА2727X | 200 | 200 | 158 | 158 | 0,22 | 0,63 |
Опции и исполнения
| Код | Назначение |
|---|---|
| /IP68 | Повышенная герметичность для подтопляемых зон и подводного монтажа |
| /RAL XXXX | Окраска под фирменный или маскировочный цвет заказчика |
| /АЛП | Монтажная панель из алюминиевого сплава |
| /НП | Монтажная панель из нержавеющей стали |
| /АП | Антиконденсатное покрытие — критично для исполнений с окном (риск запотевания) |
| /ВКУ | Вентиляционное устройство для отвода влаги (Ex-сертифицированное) |
| /ДКУВ | Дренажные вентустройства с водоотводом |
| /ОБОГРЕВ | Термокабель для автоматики и предотвращения обмерзания стекла |
| /ТЕПЛОИЗОЛЯЦИЯ | Внутренняя теплоизоляция корпуса |
| /РАДИАТОР | Радиатор охлаждения для тепловыделяющих компонентов |
| /МАЛАЯ ТЕЧЬ | Исполнение для объектов использования атомной энергии (ОИАЭ) |
| /МАРК | Маркировка клеммных зажимов по схеме заказчика |
| /МОРЕ | Морское исполнение, защита от соляного тумана |
| /РЕКА | Речное исполнение для внутренних водоёмов |
| /МШК-64 | Сейсмостойкость по шкале MSK-64 |
| /НАДПИСЬ «_» | Шильд с произвольной надписью заказчика |
| /ПРИЕМКА | Приёмка представителем заказчика на заводе |
| /РН | Рудничное нормальное исполнение РН1/РН2 |
| /СХЕМА | Перемычки между клеммами по схеме заказчика |
| /ТЕРМИТЫ | Тропическое исполнение с защитой от насекомых |
| /ШИНА З | Внутренняя шина заземления (стандарт: 2×16 мм² + ряд 6 мм²) |
| /ШИНА Н | Шина нейтрали |
| /ШИНА Ф | Шины фаз |
| /ЭКРАН | Устройство объединения экранов кабелей |
| /КОНСЕРВАЦИЯ | Длительное хранение на складе без эксплуатации |
Кабельные вводы
Максимальное число вводов с одной стороны коробки. Тип резьбы — дюймовая (NPT) или метрическая по ГОСТ 24705.
| Типоразмер | 1/2″ / M20×1,5 | 3/4″ / M25×1,5 | 1″ / M32×1,5 | 1¼» / M40×1,5 | 1½» / M50×1,5 | 2″ / M63×1,5 | 2½» / M75×1,5 | 3″ / M85×2 | 4″ |
|---|---|---|---|---|---|---|---|---|---|
| ЩОРВА151512-О09 | 5 | 3 | 2 | 2 | 2 | 1 | — | — | — |
| ЩОРВА171712-О09 | 8 | 6 | 5 | 3 | 2 | 2 | 2 | — | — |
| ЩОРВА232316-О14 | 15 | 12 | 8 | 6 | 6 | 3 | 2 | 2 | 1 |
| ЩОРВА272721-О18 | 21 | 14 | 12 | 10 | 9 | 4 | 3 | 3 | 2 |
Модульное исполнение и рамы /РАМА
Когда щит из приборов с индикацией не вмещается в один корпус, ЩОРВА…-О собирают в модульный шкаф на общей раме. Соединения между модулями — металлорукав или трубная проводка. Рамы /РАМА выпускают из горяче- или холоднооцинкованной стали (по заказу — нержавейка), для настенного или напольного крепления; они относятся к фрикционно-искробезопасному неэлектрическому оборудованию IIGb / IIIDb.
Типовое оборудование внутри
Через окно ЩОРВА…-О удобно наблюдать показания приборов КИПиА, дисплеев и мониторов, видеокамер, индикацию реле и таймеров, состояние светосигнальной арматуры, IT-компонентов, барьеров искрозащиты, предохранителей и автоматических выключателей. Внутри также располагаются клеммные зажимы для подключения слаботочных цепей. Поставка комплектующих — от ведущих производителей по согласованной спецификации.
Частые ошибки при заказе
- Окно «на всякий случай». Если ничего смотреть не нужно, окно — это лишние деньги, ниже IK и больше точек отказа. Без визуального контроля берите глухую ЩОРВА.
- Ø90 на крупный дисплей. Через окно Ø90 не видно панель 7″ — заказывайте под габарит и угол обзора с реальной точки оператора.
- Не заказывают /АП и /ОБОГРЕВ. На улице и в неотапливаемых цехах стекло запотевает и обмерзает; антиконденсатное покрытие и термокабель снимают проблему.
- Игнорируют IK08. С окном корпус выдерживает удар 5 Дж, не 20. В местах риска — защитная решётка или установка вне досягаемости.
- Алюминий на побережье без /МОРЕ. Кромка стекла в окне особенно уязвима к солевой коррозии; либо /МОРЕ, либо нержавеющая ЩОРВА-НТ-О.
- Не указывают T-класс. T6/T5/T4 определяет диапазон и горячие точки; без T-класса завод заложит худший случай и удорожит изделие.
Что прислать инженеру для подбора
- Что наблюдается через окно (прибор, дисплей, индикатор) — для расчёта диаметра Ø90 / Ø140 / Ø180
- Категорию зоны (1, 2 / 21, 22), подгруппу газа (IIA / IIB / IIC), T-класс
- Перечень внутренней начинки (приборы, реле, барьеры, клеммы) — желательно схемой
- Количество и сечение жил подключаемых кабелей, наружный диаметр
- Тип и количество кабельных вводов: метрическая M / NPT, с какой стороны
- Требования по IP, климатическому исполнению, морское/речное/тропическое
- Нужны ли /АП, /ОБОГРЕВ, /РАДИАТОР для теплового режима окна
- Способ монтажа: настенный, на раме, модульный сборный шкаф
