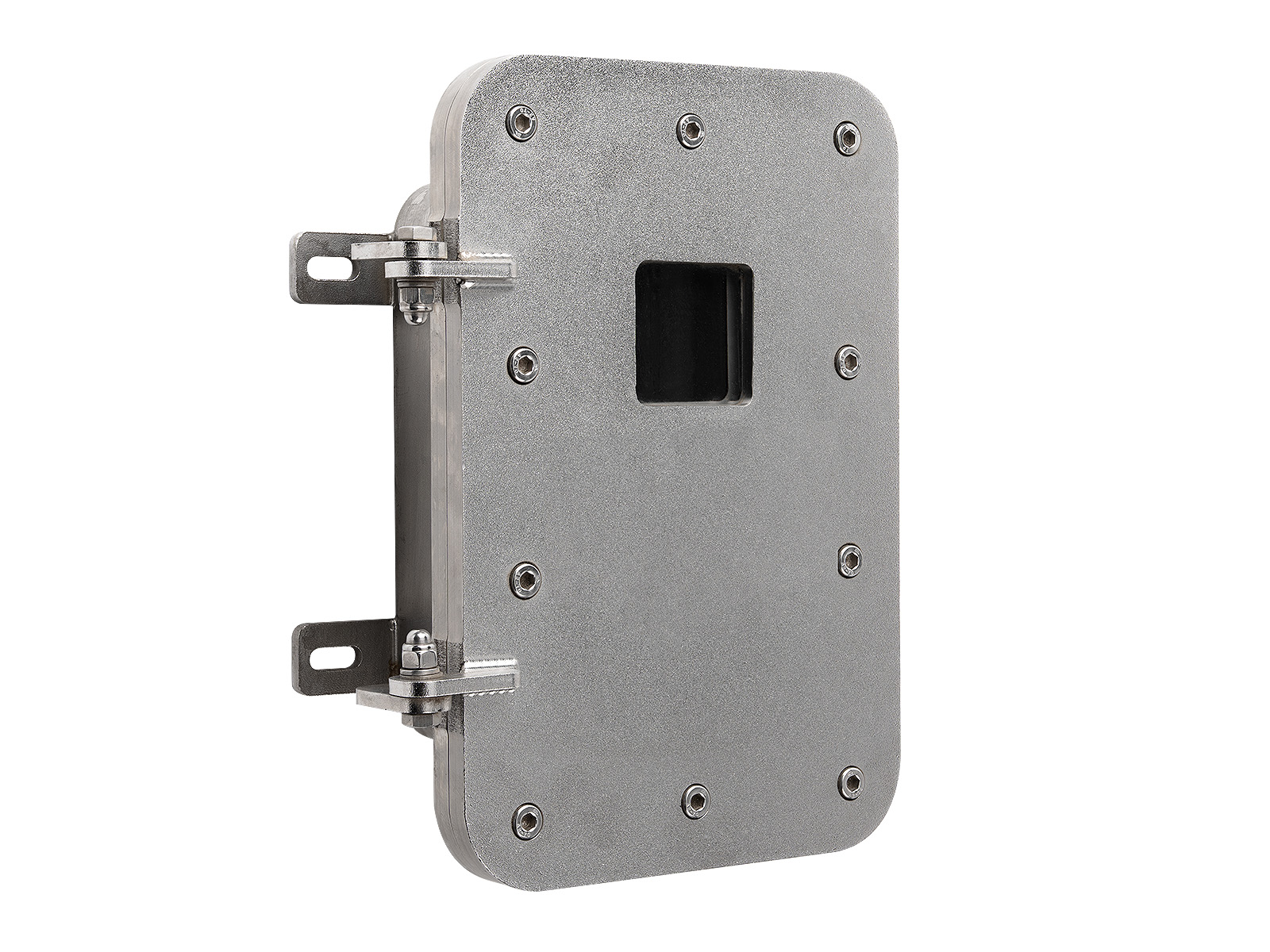

Взрывозащищенные коробки типа ЩОРВ-НТ…-О (взрывонепроницаемые оболочки) из нержавеющей стали с окном
1Ex db IIB+H 2 T6...T4 Gb
1Ex db IIC T6...T4 Gb X
1Ex db ib IIB+H 2 T6...T4 Gb
1Ex db ib IIC T6...T4 Gb X
Ex db I Mb U
Ex db IIB+H 2 Gb U
PB Ex db I Mb
PB Ex db ib I Mb
PB Ex ib I Mb
PO Ex ia I Ma
- Зоны: 1, 2, mining
- Температура: -60...+40 °C
- Материал: Нержавеющая сталь
- Габариты: от 317×211×127 до 900×680×461 мм
- Вес: от 17,5 до 293 кг
- Ответ инженера: в рабочее время за 30 минут
- Документы: сертификаты, декларации, чертежи по запросу
- Закупка: работаем с НДС, 44-ФЗ и 223-ФЗ
Информация о товаре не является публичной офертой. Точные характеристики, сроки и цены уточняйте у менеджера.
Описание
Описание продукта
ЩОРВ-НТ…-О- взрывозащищенная клеммная коробка с окном, вид защиты "Ex d", выполнена из нержавеющей стали. Используется для коммутации, распределения и подключения электрических цепей во взрывоопасных зонах. Взрывонепроницаемая оболочка, надежно локализует возможную искру или взрыв внутри корпуса, исключая воспламенение внешней среды. Обеспечивает удобный монтаж и обслуживание.
Преимущества
Сертифицированное оборудование, обеспечивающее безопасность и бесперебойную работу. Корпус из нержавеющей стали, устойчив к агрессивным средам, щелочам, серной и соляной кислотам Двухсторонняя электрохимическая полировка обеспечивает долговечный и эстетический внешний вид Визуальный контроль состояния оборудования благодаря ударопрочному закаленному стеклу
Технические данные
Температура окружающей среды, °С -60…+40 (Т6/Т85°С) -60…+60 (Т5/Т4/ Т100°С/Т135°С)* -60…+60 (для рудничного взрывозащищенного и рудничного нормального исполнений) -60…+120 (для Ех-компонентов) *в зависимости от комплектации коробки Максимальное напряжение, В ~1000 / ⎓600 Максимальная сила тока, А 800 Размещение кабельных вводов По спецификации заказчика Заземление 2 зажима заземления (внутренний и внешний) из нержавеющей стали Крепление крышки Съемная крышка на петлях Монтаж внутри корпуса 4 стойки для крепления монтажной панели Поверхность Электрохимическая полировка (снаружи и внутри) Уплотнение Силиконовая резина (в пазе крышки) Материал Листовая нержавеющая сталь марки 08Х18Н10 по ГОСТ 5632-2014 (AISI 304). Нержавеющая сталь марки 08х17М13М2Т по ГОСТ 5632-2014 (AISI 316), опция /316 Ударопрочное закаленное стекло Крепление корпуса 4 внешние монтажные точки Класс защиты от поражения электрическим током I Климатическое исполнение УХЛ1 (по требованию УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, OM1, OM2, OM3, OM4, В2.1, В5)
Маркировки
Маркировка взрывозащиты 1Ex db IIB+H 2 T6…T4 Gb 1Ex db IIC T6…T4 Gb X 1Ex db ib IIB+H 2 T6…T4 Gb 1Ex db ib IIC T6…T4 Gb X Ex tb IIIC T85°…T135°С Db Корпус (ЕХ-компонент) Box (ЕХ component) Ex db IIB+H 2 Gb U Ex db IIС Gb U* запрещено использовать во взрывоопасных смесях ацетилена с воздухом forbidden to use in explosive mixtures of acetylene with air Ex tb IIIC Db U Маркировка рудничного оборудования PB Ex db I Mb PB Ex ib I Mb PB Ex db ib I Mb PO Ex ia I Ma РН1/РН2 Корпус (ЕХ-компонент) Box (ЕХ component) : Ex db I Mb U Степень защиты IP66/IP67 IK10 Установка Категория I по рудничному газу и пыли; Категория II по подгруппе газов IIA, IIB, IIB+H 2 , IIC (кроме ацетилена), зоны 1, 2; Категория III по пыли, взрывоопасные пылевые среды, содержащие летучие частицы, непроводящую и проводящую пыль; Подземные выработки, опасные по газу (метану) и угольной пыли; Объекты, поднадзорные РМРС
Соответствие стандартам
ГОСТ 31610.0-2014 (IEC 60079-0:2011) ГОСТ IEC 60079-1-2013 ГОСТ 31610.11-2014 (IEC 60079-11:2011) ГОСТ IEC 60079-31-2013 ГОСТ IEC 60079-14-2013 ТР ТС 012/2011 ТР ТС 004/2011 ГОСТ 14254-2015 ГОСТ 32126.1-2013 ГОСТ Р 50827.3-2009 ГОСТ 30546.2-98 ГОСТ 30546.3-98 ГОСТ 12.2.007.0-75 ГОСТ 24754-2013 ГОСТ 30852.20-2002 часть XI «Электрическое оборудование» Правила классификации и постройки морских судов 2020; часть IV раздел 10 Правил технического наблюдения за постройкой судов и изготовлением материалов и изделий для судов 2020; часть Х раздел 10 Правил классификации постройки и оборудования плавучих буровых установок и морских стационарных платформ 2018 ГОСТ Р 53316-2009 ГОСТ IEC 61439-1-2013
Конструктивные параметры
ЩОРВ-НТ312012-О0505 ЩОРВ-НТ584028-О3020 ЩОРВ-НТ694933-О3020 Габаритные размеры коробок ЩОРВ-НТ…-О Габаритные размеры монтажных панелей для коробок ЩОРВ-НТ…-О * – при обогреве корпуса применяется стандартная монтажная панель.
| Типоразмер коробки | Размеры, мм | Масса, кг | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Внешние | Внутренние | Крепление скобами | Стандартные размеры окна | ||||||||
| А | В | С | a | b | c | D | E | F | LxMxH | ||
| ЩОРВ-НТ312012-О0505 | 317 | 211 | 127 | 219 | 113 | 76 | 160 | 186 | 9 | 55х55х12 | 17,5 |
| ЩОРВ-НТ322220-О1508 | 327 | 227 | 208 | 229 | 129 | 157 | 230 | 225 | 9 | 150х80х15 | 23,2 |
| ЩОРВ-НТ393127-О2515 | 391 | 319 | 279 | 294 | 221 | 228 | 290 | 305 | 11 | 250х150х19 | 41,8 |
| ЩОРВ-НТ452521-О2508 | 451 | 250 | 216 | 354 | 153 | 165 | 350 | 246 | 11 | 250х80х15 | 34,7 |
| ЩОРВ-НТ453729-О3020 | 457 | 372 | 308 | 354 | 269 | 249 | 350 | 345 | 11 | 300х200х19 | 65,2 |
| ЩОРВ-НТ584028-О3020 | 589 | 409 | 295 | 484 | 304 | 236 | 360 | 391 | 11 | 300х200х19 | 85,8 |
| ЩОРВ-НТ694933-О3020 | 693 | 495 | 347 | 568 | 370 | 277 | 550 | 455 | 14 | 300х200х19 | 134,3 |
| ЩОРВ-НТ765636-О3020 | 767 | 567 | 364 | 637 | 437 | 275 | 597 | 517 | 21 | 300х200х19 | 188,1 |
| ЩОРВ-НТ906834-О3020 | 900 | 680 | 347 | 770 | 550 | 249 | 680 | 664 | 21 | 300х200х19 | 261 |
| ЩОРВ-НТ906845-О3020 | 900 | 680 | 461 | 770 | 550 | 363 | 680 | 664 | 21 | 300х200х19 | 293 |
| Наименование корпуса | Наименование | Сталь нержавеющая | Сталь алюминиевая | ||||||
|---|---|---|---|---|---|---|---|---|---|
| Длина, мм | Ширина, мм | Толщина, мм | Масса, кг | Длина, мм | Ширина, мм | Толщина, мм | Масса, кг | ||
| ЩОРВ-НТ282218 | Щ2822Х | 170 | 110 | 2 | 0,3 | 170 | 110 | 2 | 0.1 |
| ЩОРВ-НТ312012 | Щ2818Х | 206 | 100 | 2 | 0,3 | 206 | 100 | 2 | 0,1 |
| ЩОРВ-НТ322212 ЩОРВ-НТ322220 | Щ3020Х | 220 | 120 | 2 | 0,4 | 220 | 120 | 2 | 0,1 |
| Щ3020Х/ТЕРМО | 200 | 100 | 2 | 0,3 | 200 | 100 | 2 | 0,1 | |
| ЩОРВ-НТ393113 ЩОРВ-НТ393127 | Щ3628Х | 280 | 200 | 2 | 0,9 | 260 | 180 | 2 | 0,3 |
| Щ3628Х/ТЕРМО | 260 | 180 | 2 | 0,7 | 260 | 180 | 2 | 0,2 | |
| ЩОРВ-НТ452512 ЩОРВ-НТ452521 | Щ4222Х | 340 | 140 | 2 | 0,8 | 340 | 140 | 2 | 0,2 |
| Щ4222Х/ТЕРМО | 320 | 120 | 2 | 0,6 | 320 | 120 | 2 | 0,2 | |
| ЩОРВ-НТ453719 ЩОРВ-НТ453729 | Щ4232Н | 340 | 240 | 2 | 1,3 | 340 | 240 | 2 | 0,4 |
| Щ4232Н/ТЕРМО | 320 | 220 | 2 | 1,1 | 320 | 220 | 2 | 0,4 | |
| ЩОРВ-НТ584019 ЩОРВ-НТ584028 | Щ5739Н | 456 | 276 | 2 | 2 | 456 | 276 | 3 | 1 |
| Щ5739Н/ТЕРМО | 455 | 275 | 2 | 2 | 460 | 280 | 3 | 1 | |
| ЩОРВ-НТ694923 ЩОРВ-НТ694933 | Щ6545Н | 540 | 340 | 2 | 2,9 | 532 | 332 | 3 | 1,4 |
| Щ6545Н/ТЕРМО | 520 | 320 | 2 | 2,6 | 520 | 320 | 3 | 1,3 | |
| ЩОРВ-НТ765636 | Щ7252X* | 597 | 397 | 2 | 3,8 | 597 | 397 | 3 | 1,9 |
| ЩОРВ-НТ906834 ЩОРВ-НТ906845 | Щ8967Х* | 720 | 500 | 3 | 8 | 720 | 500 | 3 | 2,9 |
| ЩОРВ-НТ1035839 | Щ10458Х* | 850 | 400 | 3 | 7,6 | 850 | 400 | 3 | 2,7 |
Опции
Опции, аксессуары и исполнения Маркировка Нержавеющая сталь марки 08х17М13М2Т по ГОСТ 5632-2014 (AISI 316) /316 Степень защиты от внешних воздействий IP67 /IP67 Степень защиты от внешних воздействий IP68 /IP68 Окрашивание внешней поверхности в цвет по требованию заказчика /RAL (код) Отклонение габаритных размеров в пределах допусков /XY Монтажная панель из алюминиевого сплава /АЛП Вентиляционное устройство для удаления влаги /ВКУ Дренажные вентиляционные устройства /ДКУВ Консервация /КОНСЕРВАЦИЯ Морское исполнение /МОРЕ Невыпадающие болты крепления крышки /НБК Монтажная панель из нержавеющей стали /НП Фиксация крышки на петлях /ПЕТЛЯ Болт с пломбировкой /ПЛОМБА Соответствие требованиям пожарной безопасности /ПОЖАР Невзрывозащищенное исполнение /ПРОМ Речное исполнение /РЕКА Внутренняя теплоизоляция /ТЕПЛОИЗОЛЯЦИЯ Исполнение для минимальной температуры эксплуатации -75°С /ХОЛОД
Дополнительная информация
Максимальное количество отверстий в крышке корпусов клеммных коробок серии ЩОРВ-НТ…-O Максимальное количество отверстий в корпусе клеммных коробок ЩОРВ-НТ..-O на стороне А/B
| Типоразмер коробки | Метрическая резьба | |||||
|---|---|---|---|---|---|---|
| 02 | 01 | 1 | 2 | 3 | 4 | |
| ЩОРВ-НТ312012-О0505 | 12 | 10 | 10 | 7 | 5 | 4 |
| ЩОРВ-НТ322220-О1508 | – | – | – | – | – | – |
| ЩОРВ-НТ393127-О2515 | – | – | – | – | – | – |
| ЩОРВ-НТ452521-О2508 | – | – | – | – | – | – |
| ЩОРВ-НТ453729-О3020 | – | – | – | – | – | – |
| ЩОРВ-НТ584028-О3020 | 23 | 21 | 21 | 12 | 17 | 10 |
| ЩОРВ-НТ694933-О3020 | 56 | 56 | 44 | 37 | 27 | 20 |
| ЩОРВ-НТ765636-О3020 | 81 | 81 | 69 | 53 | 41 | 32 |
| ЩОРВ-НТ906834-О3020 | 190 | 190 | 184 | 134 | 94 | 74 |
| ЩОРВ-НТ906845-О3020 | 190 | 190 | 184 | 134 | 94 | 74 |
| Типоразмер коробки | Метрическая резьба | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 02 | 01 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 10 | |
| ЩОРВ-НТ312012-О0505 | 8(7)/5 | 8(7)/4 | 8(7)/4 | 5/3 | 3/2 | 3/1 | 2(1)/1 | 2(1)/1 | – | – | – |
| ЩОРВ-НТ322220-О1508 | 14/6 | 14/6 | 13/6 | 12(11)/5 | 7(6)/4 | 6/2 | 4(3)/2 | 3/1 | 2/1 | 2(1)/1 | 1/1 |
| ЩОРВ-НТ393127-О2515 | 28/20 | 28/20 | 25/20 | 21(20)/15 | 15(14)/10 | 10/8 | 8/6 | 6/4 | 4/4 | 2/2 | 2/1 |
| ЩОРВ-НТ452521-О2508 | 26(24)/9 | 26(24)/9 | 26(24)/9 | 18/7 | 14(13)/5 | 9(8)/4 | 8(7)/2 | 6(5)/1 | 3/1 | 3/1 | 2/1 |
| ЩОРВ-НТ453729-О3020 | 35/27 | 36/27 | 36(35)/27 | 28(27)/20 | 19(18)/16 | 15/12 | 12(11)/8 | 8/6 | 6/4 | 3/2 | 2/2 |
| ЩОРВ-НТ584028-О3020 | 45/30 | 50(48)/30 | 45/28 | 38(36)/22 | 25/15 | 18/12 | 14/9 | 10/6 | 8/5 | 6/4 | 3/2 |
| ЩОРВ-НТ694933-О3020 | 60/40 | 56(55)/40 | 55/40 | 45(44)/30 | 32/21 | 20/15 | 16/12 | 10/8 | 8/6 | 8/6 | 4/3(2) |
| ЩОРВ-НТ765636-О3020 | 60/40 | 60/40 | 60/40 | 46/29 | 36(34)/24 | 24(23)/15 | 21(20)/14 | 14/10 | 10/6 | 7(6)/4 | 4/3 |
| ЩОРВ-НТ906834-О3020 | 60/42 | 60/42 | 60/42 | 52(51)/36 | 33/23 | 29(28)/20 | 19/13 | 15/10 | 12/8 | 6/4 | 4/3 |
| ЩОРВ-НТ906845-О3020 | 92/66 | 92/66 | 92/66 | 70/51 | 52/36 | 36/28 | 30/20 | 20/16 | 16/10 | 10/4 | 8/4 |
Импортные аналоги
Подберём российский аналог под ваш артикул R.STAHL, Bartec, Cortem или Eaton.
8146 SS с окном (Ex d IIC)
ABZSS-W (нержавейка, с окном)
COFV-AISI-G (нержавейка, с окном)
Соответствие стандартам
Сертификаты
Документы
- Сертификат взрывозащиты (Ex) — предоставляется по запросу
- Декларация соответствия — предоставляется по запросу
- Чертёж и габаритные размеры — предоставляется по запросу
- Руководство по эксплуатации — предоставляется по запросу
Для получения документов свяжитесь с нами по телефону или через форму обратной связи.
Вопросы по подбору модели
Как убедиться, что эта модель подходит под проект?
Сверьте маркировку взрывозащиты, зону, IP, температуру, материал корпуса, количество вводов и требования к клеммам. Если в проекте есть только артикул или шильдик аналога, пришлите его инженеру для проверки.
Можно ли изменить вводы, клеммы или материал корпуса?
Да, комплектация уточняется под задачу. В заявке укажите диаметр и количество кабелей, требуемые клеммы, материал корпуса, покрытие и условия эксплуатации.
Что входит в коммерческое предложение?
В КП указываем модель, комплектацию, цену, срок поставки, НДС и перечень документов. По запросу добавляем сертификаты, чертежи и данные для закупочной процедуры.
