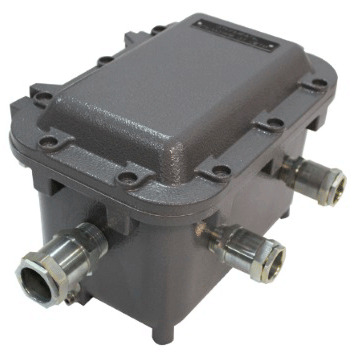

Взрывозащищенные коробки КСВ-2И
ExdIIBT5X
- Степень защиты: IP65
- Температура: -40...+40 °C
- Материал: Алюминиевый сплав
- Ответ инженера: в рабочее время за 30 минут
- Документы: сертификаты, декларации, чертежи по запросу
- Закупка: работаем с НДС, 44-ФЗ и 223-ФЗ
Информация о товаре не является публичной офертой. Точные характеристики, сроки и цены уточняйте у менеджера.
Описание
Описание продукта
Назначение: Коробки соединительные взрывозащищенные КСВ-2И предназначены для соединения и разветвления контрольных и силовых кабелей систем автоматики и телемеханики. Взрывозащищенные коробки КСВ-2И имеют фланец на стыке корпуса коробки и крышки. Коробки предназначены для эксплуатации в условиях нормированных для исполнения УХЛ, категории 1 согласно ГОСТ 15150-69, при температуре окружающей среды: для температурного класса Т6 от минус 40 до плюс 40 °С; для температурного класса Т5 от минус 40 до плюс 55 °С. Коробка является аналогом коробки соединительной КСВ-2. Устройство: Для простоты монтажа на корпусе предусмотрены специальные пластины для крепления коробки на стену или другую вертикальную конструкцию. Коробки КСВ имеют внешние и внутренние болты заземления. Изготавливаются коробки из алюминиевого сплава с содержанием магния менее 6%. Снаружи коробки покрыты специальной краской на эпоксидной основе, предохраняющее изделие от коррозии. Коробки изготовляются с использованием корпусов коробок CCFE-1 (CORTEM group). Область применения, зона класса 1, 2 (в соответствии с ГОСТ Р 51330.9-99). Категория: Коробки взрывозащищенные Описание Описание Технические характеристики: Маркировка взрывозащиты IЕxdIIBT5Х Вид взрывозащиты «Взрывонепроницаемая оболочка» Степень защиты от внешних воздействий IP65 Напряжение В, не более 400 Ток коммутации А, не более 25 Количество клемм, шт. 30 Тип клемм МВК6/Е (Phoenix Contact) Количество вводов для бронированного кабеля с внешним диаметром, шт 17-25мм (диаметр без брони 11-17 мм) 5 23-32мм (диаметр без брони 17-23 мм) 1 Рабочий диапазон температур от минус 40° до плюс 55°C Материал корпуса, крышки алюминиевый сплав Габаритные размеры, (LхBхH) мм 355x310x220 Масса, кг 11,7 Похожие товары Коробка соединительная взрывозащищенная КСВ-4, КСВ-5 Коробки соединительные типа КПХХС Коробки КТО, ККО, КПП-20/25; КПД, КТД-20/25 Соединительные ящики СЯ
Технические данные
IP65 -40…+40
| Маркировка взрывозащиты | IЕxdIIBT5Х |
|---|---|
| Вид взрывозащиты | «Взрывонепроницаемая оболочка» |
| Степень защиты от внешних воздействий | IP65 |
| Напряжение В, не более | 400 |
| Ток коммутации А, не более | 25 |
| Количество клемм, шт. | 30 |
| Тип клемм | МВК6/Е (Phoenix Contact) |
| Количество вводов для бронированного кабеля с внешним диаметром, шт | |
| 17-25мм (диаметр без брони 11-17 мм) | 5 |
| 23-32мм (диаметр без брони 17-23 мм) | 1 |
| Рабочий диапазон температур | от минус 40° до плюс 55°C |
| Материал корпуса, крышки | алюминиевый сплав |
| Габаритные размеры, (LхBхH) мм | 355x310x220 |
| Масса, кг | 11,7 |
Соответствие стандартам
Документы
- Сертификат взрывозащиты (Ex) — предоставляется по запросу
- Декларация соответствия — предоставляется по запросу
- Чертёж и габаритные размеры — предоставляется по запросу
- Руководство по эксплуатации — предоставляется по запросу
Для получения документов свяжитесь с нами по телефону или через форму обратной связи.
Вопросы по подбору модели
Как убедиться, что эта модель подходит под проект?
Сверьте маркировку взрывозащиты, зону, IP, температуру, материал корпуса, количество вводов и требования к клеммам. Если в проекте есть только артикул или шильдик аналога, пришлите его инженеру для проверки.
Можно ли изменить вводы, клеммы или материал корпуса?
Да, комплектация уточняется под задачу. В заявке укажите диаметр и количество кабелей, требуемые клеммы, материал корпуса, покрытие и условия эксплуатации.
Что входит в коммерческое предложение?
В КП указываем модель, комплектацию, цену, срок поставки, НДС и перечень документов. По запросу добавляем сертификаты, чертежи и данные для закупочной процедуры.
