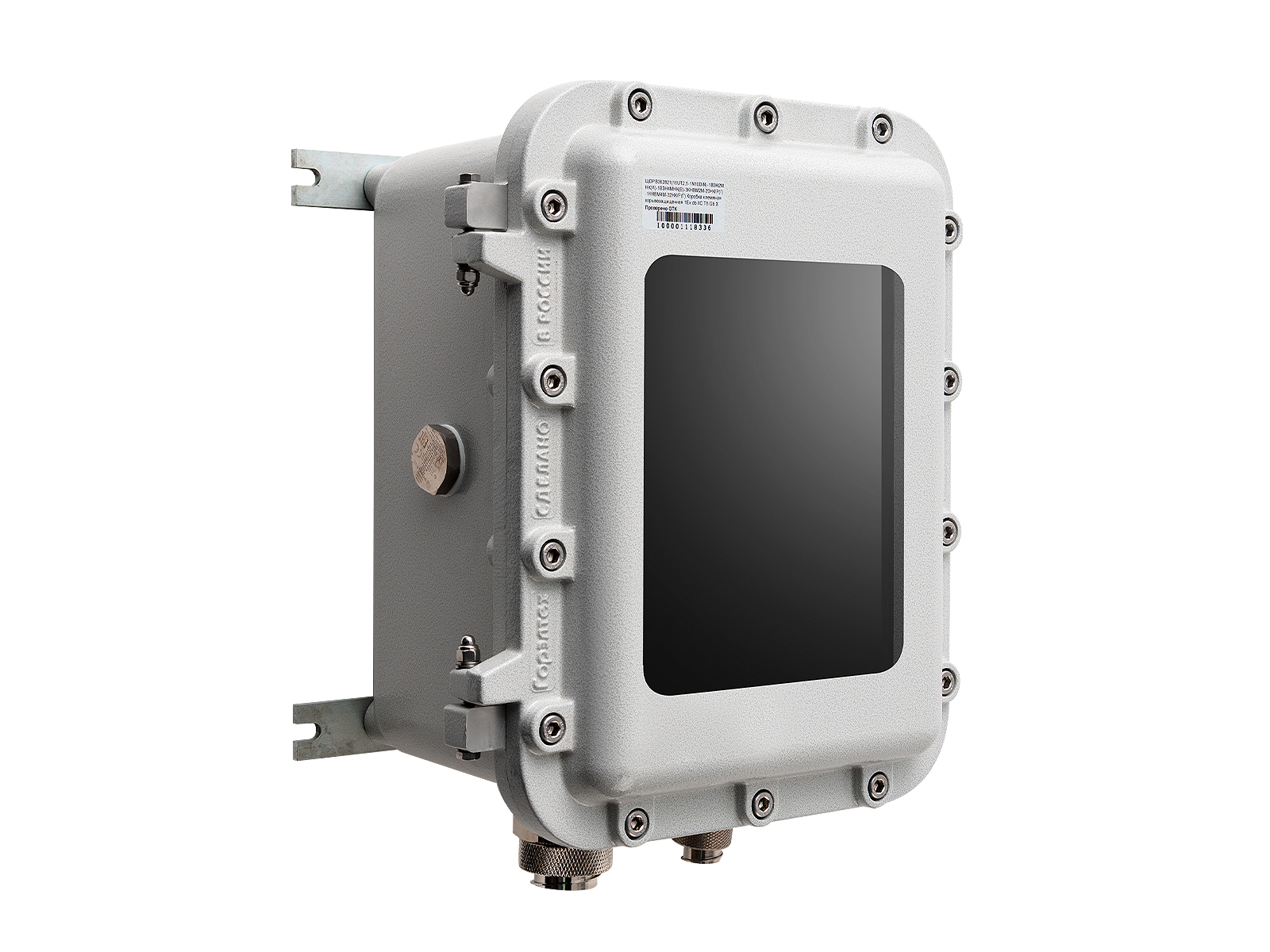

Взрывозащищенные коробки типа ЩОРВ…-О с окном (взрывонепроницаемые оболочки)
1Ex db IIB+H2 T6...T4 Gb
1Ex db IIC T6...T4 Gb X
1Ex db ib IIB+H2 T6...T4 Gb
1Ex db ib IIC T6...T4 Gb X
Ex d I Mb U
Ex db IIB+H 2 Gb U
Ex db IIC Gb U
- Степень защиты: IP67
- Зоны: 1, 2
- Температура: -60...+40 °C
- Материал: Алюминиевый сплав
- Габариты: от 282×182×135 до 891×671×455 мм
- Вес: от 6,7 до 190,8 кг
Информация о товаре не является публичной офертой. Точные характеристики, сроки и цены уточняйте у менеджера.
Описание
Назначение
ЩОРВ…-О — модификация серии ЩОРВ с прозрачным окном из ударопрочного термостойкого стекла. Применяется во взрывоопасных зонах класса 1, 2, 21, 22 там, где нужно визуально контролировать состояние автоматики, индикаторов, цифровых табло, шкал реле или сигнальных ламп без вскрытия корпуса. Корпус — литьё под давлением из алюминиевого сплава с легирующими модификаторами; вид взрывозащиты — Ex db с искробезопасными цепями (Ex ib) по требованию. Размер и положение окна выбираются из стандартного ряда либо изготавливаются по согласованию.
Конструкция и преимущества
- Окно — ударопрочное термостойкое стекло; ударопрочность корпуса повышена до IK10 (против IK08 у глухой версии).
- Корпус — алюминиевое литьё с покрытием полимерно-эпоксидное, антистатическое, фрикционно искробезопасное, цвет RAL 7035 (опц. любой RAL).
- Диапазон рабочих температур: −60…+60 °С в стандарте, −75…+60 °С в исполнении /ХОЛОД (для типоразмеров до ЩОРВ362821-О2515 включительно).
- IP66/IP67 в стандарте, IP68 — опционально.
- Заземление: внутренний и внешний зажим из нержавейки.
- Крышка съёмная, на петлях по запросу; винты с шестигранным углублением, по запросу — невыпадающие.
- Сертификат ТР ТС 012/2011; исполнения для морских, речных, рудничных объектов, ОИАЭ, объектов РМРС.
Когда подбирать ЩОРВ…-О
Берите окно, если на крышке размещается приборная индикация, дисплеи контроллеров, шкалы амперметров/вольтметров или панели сигнальных ламп, и операторам нужно видеть их состояние, не открывая корпус. Также окно сокращает время осмотра при ТО и снижает риск ошибки при пуско-наладке. Для объектов с агрессивной средой берите аналог из нержавейки (ЩОРВ-НТ…-О). Для рудничных и подземных выработок (РН1/РН2) — соответствующее исполнение по запросу. Если визуального контроля не требуется — выбирайте обычный ЩОРВ без окна (он дешевле и допускает большее число элементов управления на крышке).
Технические характеристики
| Параметр | Значение |
|---|---|
| Маркировка взрывозащиты | 1Ex db IIB+H₂ T6…T4 Gb / 1Ex db IIC T6…T4 Gb X / 1Ex db ib IIB+H₂ T6…T4 Gb / Ex tb IIIC T85…T135 °C Db |
| Степень защиты | IP66/IP67 (станд.) / IP68 (опция); IK10 |
| Температура окружающей среды | −60…+60 °C; −75…+60 °C в исп. /ХОЛОД; Ex-компонент — до +120 °C |
| Максимальное напряжение | ~1000 В / =600 В |
| Максимальный ток | 800 А |
| Материал корпуса | Алюминиевый сплав с легирующими модификаторами, литьё под давлением |
| Материал окна | Ударопрочное термостойкое стекло |
| Покрытие | Полимерно-эпоксидное, антистатическое, фрикционно искробезопасное, RAL 7035 |
| Уплотнение | Силиконовая резина в пазе крышки + герметик ПГ-СМАЗКА |
| Заземление | 2 зажима (внутр. и внешн.) из нержавеющей стали |
| Кабельные вводы | По спецификации заказчика; резьбы NPT, M (ГОСТ 24705), R (ГОСТ 6211) |
| Климатическое исполнение | УХЛ1 (станд.); по запросу УХЛ4, УХЛ5, Т1–Т5, ХЛ5, ОМ1–ОМ4, В5 |
| Категории применения | Зоны 1, 2 (газ — IIA, IIB, IIB+H₂, IIC кроме ацетилена); зоны 21, 22 (пыль — IIIC); рудничные объекты РН1/РН2; объекты РМРС |
Соответствие стандартам
- ТР ТС 012/2011
- ГОСТ Р МЭК 60079-0-2011, ГОСТ IEC 60079-1-2011, ГОСТ Р МЭК 60079-31-2010
- ГОСТ 30852.0-2002, ГОСТ 30852.10-2002, ГОСТ 30852.20-2002
- ГОСТ IEC 61241-1-1-2011
- ГОСТ 14254-96 (МЭК 529-89), ГОСТ 12.2.007.0-75, ГОСТ 24754-2013
- ПУЭ гл. 7.3, 7.4; РД 5.2-093-2004
Габаритные размеры и масса
В обозначении типоразмера после литеры «О» указывается размер окна — например, в ЩОРВ423222-О3020 окно 300 × 200 мм. Доступно более 25 типовых сочетаний корпус + окно; нестандартные размеры и положения окна изготавливаются по согласованию. Габариты A × B × C — внешние, a × b × c — внутреннее свободное пространство; LxMxH — длина × ширина × толщина окна.
| Типоразмер | A × B × C, мм | a × b × c, мм | S1 | d × e | f | D × E | F | Окно L × M × H, мм | Масса, кг |
|---|---|---|---|---|---|---|---|---|---|
| ЩОРВ281813-О0505 | 282 × 182 × 135 | 212 × 112 × 89 | 14 | 160 × 124 | М6 | 160 × 155 | 9 | 50 × 50 × 12 | 6,7 |
| ЩОРВ302021-О1508 | 304 × 204 × 211 | 240 × 140 × 150 | 14 | 230 × 130 | М8 | 230 × 210 | 9 | 150 × 80 × 15 | 9,6 |
| ЩОРВ333320-О1621 | 338 × 338 × 211 | 266 × 266 × 141 | 14 | 225 × 225 | М10 | 225 × 325 | 11 | 160 × 213 × 19 | 18,5 |
| ЩОРВ422221-О2508 | 424 × 224 × 213 | 359 × 159 × 150 | 14 | 350 × 150 | М8 | 350 × 230 | 9 | 250 × 80 × 15 | 14,7 |
| ЩОРВ362821-О1515 | 364 × 284 × 215 | 300 × 220 × 146 | 14 | 290 × 210 | М8 | 290 × 290 | 9 | 150 × 150 × 19 | 17,8 |
| ЩОРВ362821-О2515 | 364 × 284 × 215 | 300 × 220 × 143 | 14 | 290 × 210 | М8 | 290 × 290 | 9 | 250 × 150 × 19 | 16,1 |
| ЩОРВ362827-О1515 | 364 × 284 × 275 | 300 × 220 × 206 | 14 | 290 × 210 | М8 | 290 × 290 | 9 | 150 × 150 × 19 | 29,8 |
| ЩОРВ362827-О2515 | 364 × 284 × 275 | 300 × 220 × 203 | 14 | 290 × 210 | М8 | 290 × 289 | 9 | 250 × 150 × 19 | 18,4 |
| ЩОРВ423222-О3020 | 433 × 333 × 224 | 361 × 261 × 151 | 14 | 350 × 250 | М10 | 350 × 330 | 11 | 300 × 200 × 19 | 28,6 |
| ЩОРВ423229-О3020 | 433 × 333 × 295 | 361 × 261 × 221 | 14 | 350 × 250 | М10 | 350 × 330 | 11 | 300 × 200 × 19 | 33,9 |
| ЩОРВ573926-О1525 | 574 × 394 × 271 | 491 × 311 × 193 | 19 | 360 × 376 | М10 | 360 × 376 | 11 | 150 × 250 × 19 | 41,8 |
| ЩОРВ573926-О3020 | 576 × 396 × 271 | 491 × 311 × 184 | 19 | 360 × 376 | М10 | 360 × 376 | 11 | 300 × 200 × 19 | 50,2 |
| ЩОРВ573931-О1520 | 574 × 394 × 321 | 491 × 311 × 234 | 20 | 360 × 376 | М10 | 360 × 376 | 11 | 150 × 250 × 19 | 46,3 |
| ЩОРВ573931-О3020 | 574 × 396 × 321 | 491 × 311 × 234 | 20 | 360 × 376 | М10 | 360 × 376 | 11 | 300 × 200 × 19 | 54,7 |
| ЩОРВ654526-О3020 | 650 × 450 × 265 | 570 × 370 × 183 | 16 | 550 × 350 | М10 | 550 × 446 | 11 | 300 × 200 × 19 | 59,1 |
| ЩОРВ654526-О2435 | 650 × 450 × 265 | 570 × 370 × 167 | 18 | 550 × 350 | М10 | 550 × 446 | 11 | 350 × 243 × 19 | 64,7 |
| ЩОРВ654533-О3020 | 650 × 450 × 337 | 570 × 370 × 255 | 17 | 550 × 350 | М10 | 550 × 446 | 11 | 300 × 200 × 19 | 66,1 |
| ЩОРВ654533-О2435 | 650 × 450 × 337 | 570 × 370 × 293 | 17 | 550 × 350 | М10 | 550 × 446 | 11 | 350 × 243 × 19 | 72,9 |
| ЩОРВ725224-О3020 | 723 × 523 × 249 | 639 × 439 × 159 | 17 | 600 × 400 | М10 | 600 × 505 | 11 | 300 × 200 × 19 | 82,6 |
| ЩОРВ725224-О3247 | 723 × 523 × 259 | 639 × 439 × 143 | 17 | 600 × 400 | М10 | 600 × 505 | 11 | 447 × 317 × 19 | 93,4 |
| ЩОРВ725235-О3020 | 723 × 523 × 359 | 639 × 439 × 269 | 18,5 | 600 × 400 | М10 | 600 × 505 | 11 | 300 × 200 × 19 | 91,5 |
| ЩОРВ725235-О3247 | 723 × 523 × 369 | 639 × 439 × 253 | 18,5 | 600 × 400 | М10 | 600 × 505 | 11 | 447 × 317 × 19 | 105,8 |
| ЩОРВ764323-О2610 | 768 × 431 × 233 | 685 × 348 × 144 | 19 | 580 × 240 | М10 | 580 × 410 | 11 | 260 × 100 × 19 | 65,1 |
| ЩОРВ896735-О3020 | 891 × 671 × 355 | 776 × 556 × 255 | 28 | 680 × 480 | М16 | 680 × 640 | 14 | 300 × 200 × 19 | 166,9 |
| ЩОРВ896745-О3020 | 891 × 671 × 455 | 776 × 556 × 355 | 29 | 680 × 480 | М16 | 680 × 640 | 14 | 300 × 200 × 19 | 190,8 |
| ЩОРВ1045839-О1634 | 1045 × 588 × 389 | 914 × 457 × 315 | 20 | 790 × 360 | М16 | 790 × 530 | 16 | 168 × 345 × 19 | 145 |
Опции и исполнения
Опции добавляются к артикулу через слэш: например, ЩОРВ423222-О3020/ХОЛОД/НП/ОБОГРЕВ. Расшифровка наиболее частых:
| Код | Что означает |
|---|---|
| /ХОЛОД | До −75 °С (для типоразмеров до ЩОРВ362821-О2515 включительно) |
| /IP67, /IP68 | Повышенная степень защиты от пыли и воды |
| /RAL (код) | Окраска корпуса в произвольный цвет RAL |
| /НП, /АЛП | Монтажная панель из нержавейки или алюминия |
| /АП | Антиконденсатное покрытие |
| /ОБОГРЕВ | Термообогрев внутреннего объёма |
| /ВКУ, /ДКУВ | Вентиляция и дренаж для удаления влаги |
| /ПЕТЛЯ, /НБК | Крышка на петлях / невыпадающие болты |
| /ШИНА З, /ШИНА Н, /ШИНА Ф | Внутренние шины заземления, нейтрали, фаз |
| /ЭКРАН | Объединение экранов кабелей |
| /МАРК, /СХЕМА, /НАДПИСЬ «_» | Маркировка клеммников, перемычки, гравировка |
| /МОРЕ, /РЕКА, /МШК-64 | Морское, речное, сейсмостойкое исполнение |
| /РН | Рудничное нормальное исполнение |
| /МАЛАЯ ТЕЧЬ | Эксплуатация на ОИАЭ |
| /ПОЖАР | Соответствие требованиям пожарной безопасности |
| /ПРИЕМКА, /ПЛОМБА | Приёмка заказчика; пломбировка крышки |
| /ТЕПЛОИЗОЛЯЦИЯ, /ТЕРМИТЫ | Внутренняя теплоизоляция; защита от насекомых |
Модульное исполнение и компоновка
Если требуется большой шкаф с несколькими секциями (силовая часть + узел управления + индикация за окном), сборка собирается из нескольких корпусов и соединяется металлорукавами или трубной проводкой на общей раме (опция /РАМА). Рама — оцинкованная сталь холодного или горячего цинкования, по запросу нержавейка; настенный или напольный монтаж; маркировка фрикционно искробезопасного оборудования IIGb / IIIDb. Внутри ЩОРВ…-О ставятся клеммники, автоматы, контакторы, реле, таймеры, дисплеи контроллеров, активные/пассивные барьеры искрозащиты, Ni-Cd батареи и IT-компоненты — всё, что нужно держать «под глазами оператора».
Частые ошибки при заказе
- Окно «по габариту крышки». Полезное поле меньше — нужно учитывать ширину фланца уплотнения и крепёж стекла. Сверяйте размер окна (LxMxH) с размещением приборов.
- Высокая температура за стеклом. При обогреве и плотной компоновке стекло работает в диапазоне T-класса корпуса; не превышайте Tmax поверхности окна.
- Прямой солнечный нагрев и УФ. При установке снаружи с южной стороны учитывайте дополнительный нагрев и старение прокладки — закладывайте козырёк или /АП.
- Использование IIC при наличии ацетилена. ЩОРВ-О с IIC запрещено применять во взрывоопасных смесях ацетилена с воздухом.
- Заказ /ХОЛОД на крупный типоразмер. Опция доступна только до ЩОРВ362821-О2515; для больших корпусов нужно отдельное согласование.
- Размещение элементов управления на окне. Кнопки и переключатели ставятся на крышке вне окна; проверяйте оставшуюся свободную площадь крышки.
Что прислать инженеру для подбора
- Класс зоны и категория газа/пыли (IIA, IIB, IIB+H₂, IIC, IIIA/B/C).
- Температурный класс T1…T6 и диапазон температур окружающей среды.
- Состав индикации/приборов за окном — габариты, расположение, минимальная видимая зона.
- Размер и положение окна (стандартный или нестандартный); требования по антиконденсату, обогреву.
- Спецификация кабелей, типы вводов, резьба.
- Особые требования: морское/рудничное/сейсмо-исполнение, ОИАЭ, /ПОЖАР, /ПРИЕМКА.
- Цвет RAL, тип крепления (настенное/напольное/на раме).
