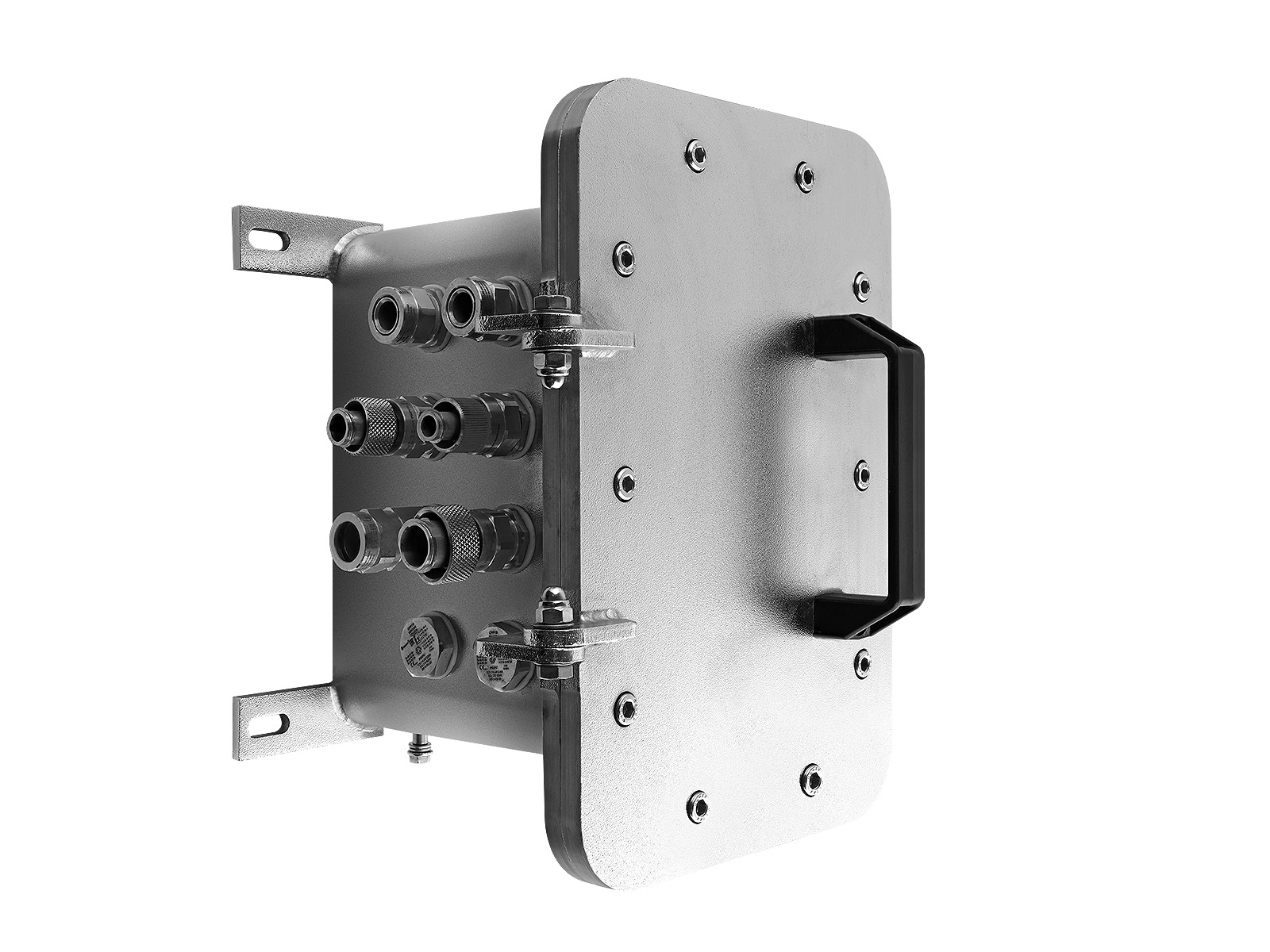

Взрывозащищенные коробки типа ЩОРВ-НТ (взрывонепроницаемые оболочки) из нержавеющей стали
1Ex db IIB+H 2 T6...T4 Gb
1Ex db IIC T6...T4 Gb X
1Ex db ib IIB+H 2 T6...T4 Gb
1Ex db ib IIC T6...T4 Gb X
Ex db I Mb U
Ex db IIB+H 2 Gb U
PB Ex db I Mb
PB Ex db ib I Mb
PB Ex ib I Mb
PO Ex ia I Ma
- Зоны: 1, 2, mining
- Температура: -60...+40 °C
- Материал: Нержавеющая сталь
- Габариты: от 317×211×127 до 900×680×461 мм
- Вес: от 17,5 до 298 кг
Информация о товаре не является публичной офертой. Точные характеристики, сроки и цены уточняйте у менеджера.
Описание
Назначение
ЩОРВ-НТ — взрывозащищённые распределительные и клеммные коробки серии ЩОРВ в исполнении из листовой нержавеющей стали 08Х18Н10 (AISI 304) или 08Х17Н13М2Т (AISI 316, опция /316). Серия закрывает задачи коммутации, разводки кабелей и установки автоматики там, где алюминиевый корпус не подходит: морские объекты, химическое производство, пищевое оборудование, объекты с регулярной мойкой, рудничные подземные выработки. Корпус сваривается из листового металла, поверхность снаружи и внутри проходит электрохимическую полировку — устойчива к серной, соляной, азотной кислотам, щелочам и агрессивным растворам. Оборудование внесено в реестр российской промышленной продукции.
Конструкция и преимущества
- Материал — нержавеющая сталь 08Х18Н10 (AISI 304) в стандарте; 08Х17Н13М2Т (AISI 316, повышенная коррозионная стойкость к хлоридам) — опция /316.
- Двусторонняя электрохимическая полировка корпуса и крышки — стойкая к щелочам, серной/соляной/азотной кислотам, морской воде.
- Допуск для пищевой, нефтегазовой, химической промышленности, морских и рудничных объектов; объекты, поднадзорные РМРС.
- Диапазон температур: −60…+60 °С (Т5/Т4); −60…+150 °С для Ex-компонентов; −75 °С — опция /ХОЛОД.
- Степени защиты IP66/IP67/IP68; ударопрочность IK10.
- Заземление — внутренний и внешний зажимы из нержавейки; крышка съёмная, на петлях по запросу.
- В отличие от ЩОРВ из алюминия, рудничная маркировка ЩОРВ-НТ покрывает группу I (Mb и Ma — для подземных выработок, опасных по метану и угольной пыли).
Когда подбирать ЩОРВ-НТ
Берите нержавеющую серию, если объект отвечает хотя бы одному из критериев: морской климат и солёный туман (платформы, ВРУ морских судов, береговые объекты с близостью к морю); регулярная мойка под давлением и санитарные требования (пищевая, фармацевтика); агрессивная газовая среда (сероводород, хлор, аммиак); подземные горные выработки группы I с маркировкой РН1/РН2 или Mb. Для тех же зон, но без специфической агрессии — дешевле и логичнее ЩОРВ из алюминия. Для коробок с визуальным контролем за стеклом — нержавеющий аналог с окном (ЩОРВ-НТ…-О).
Технические характеристики
| Параметр | Значение |
|---|---|
| Маркировка взрывозащиты (II) | 1Ex db IIB+H₂ T6…T4 Gb / 1Ex db IIC T6…T4 Gb X / 1Ex db ib IIB+H₂ T6…T4 Gb / Ex tb IIIC T85…T135 °C Db |
| Маркировка рудничного оборудования (I) | PB Ex db I Mb / PB Ex ib I Mb / PB Ex db ib I Mb / PO Ex ia I Ma; РН1/РН2 |
| Степень защиты | IP66/IP67/IP68; IK10 |
| Температура окружающей среды | −60…+60 °C (Т5/Т4); до +150 °C — Ex-компонент; −75 °C — исп. /ХОЛОД |
| Максимальное напряжение | ~1000 В / =600 В |
| Максимальный ток | 800 А |
| Материал корпуса | Нержавеющая сталь 08Х18Н10 (AISI 304); опция /316 — 08Х17Н13М2Т (AISI 316) |
| Поверхность | Электрохимическая полировка снаружи и внутри |
| Уплотнение | Силиконовая резина в пазе крышки |
| Заземление | 2 зажима (внутр. и внешн.) из нержавеющей стали |
| Кабельные вводы | По спецификации заказчика; метрическая резьба (ГОСТ 24705) |
| Климатическое исполнение | УХЛ1 (станд.); по запросу УХЛ2–УХЛ5, ХЛ1–ХЛ5, Т1–Т5, ОМ1–ОМ4, В2.1, В5 |
| Категории применения | Зоны 1, 2 (газ — IIA, IIB, IIB+H₂, IIC кроме ацетилена); зоны 21, 22 (пыль — IIIC); подземные выработки гр. I (опасные по метану и угольной пыли); РМРС |
Соответствие стандартам
- ТР ТС 012/2011
- ГОСТ Р МЭК 60079-0-2011, ГОСТ IEC 60079-1-2011, ГОСТ Р МЭК 60079-31-2010
- ГОСТ 30852.0-2002, ГОСТ 30852.10-2002, ГОСТ 30852.20-2002
- ГОСТ IEC 61241-1-1-2011
- ГОСТ 14254-96 (МЭК 529-89), ГОСТ 12.2.007.0-75, ГОСТ 24754-2013
- ГОСТ 5632-2014 — материал корпуса
- ПУЭ гл. 7.3, 7.4; РД 5.2-093-2004
Габаритные размеры и масса
В серии 18 типоразмеров от ЩОРВ-НТ282218 (285 × 226 × 180 мм, 19,4 кг) до ЩОРВ-НТ906845 (900 × 680 × 461 мм, 298 кг) и крупного ЩОРВ-НТ1035839 (1030 × 580 × 403 мм, 275 кг). Корпус сварной, поэтому возможны нестандартные размеры по согласованию. A × B × C — внешние габариты, a × b × c — внутреннее свободное пространство, s — толщина листа корпуса.
| Типоразмер | A × B × C, мм | a × b × c, мм | s, мм | D × E | F | Масса, кг |
|---|---|---|---|---|---|---|
| ЩОРВ-НТ282218 | 285 × 226 × 180 | 187 × 128 × 132 | 12 | 160 × 216 | 9 | 19,4 |
| ЩОРВ-НТ312012 | 317 × 211 × 127 | 219 × 113 × 79 | 12 | 160 × 201 | 9 | 17,5 |
| ЩОРВ-НТ322212 | 327 × 227 × 125 | 229 × 129 × 77 | 12 | 230 × 225 | 9 | 19 |
| ЩОРВ-НТ322220 | 327 × 227 × 208 | 229 × 129 × 160 | 12 | 230 × 240 | 9 | 23,9 |
| ЩОРВ-НТ393113 | 391 × 319 × 138 | 294 × 221 × 90 | 12 | 290 × 305 | 11 | 31,6 |
| ЩОРВ-НТ393127 | 391 × 319 × 279 | 294 × 221 × 231 | 12 | 290 × 320 | 11 | 43,5 |
| ЩОРВ-НТ452512 | 451 × 250 × 125 | 354 × 153 × 77 | 12 | 350 × 246 | 11 | 28,2 |
| ЩОРВ-НТ452521 | 451 × 250 × 216 | 354 × 153 × 168 | 12 | 350 × 261 | 11 | 35,9 |
| ЩОРВ-НТ453719 | 457 × 372 × 197 | 354 × 269 × 141 | 16 | 350 × 345 | 11 | 57,7 |
| ЩОРВ-НТ453729 | 457 × 372 × 308 | 354 × 269 × 252 | 16 | 350 × 360 | 11 | 69,2 |
| ЩОРВ-НТ584019 | 589 × 409 × 197 | 484 × 304 × 141 | 16 | 360 × 391 | 11 | 79,7 |
| ЩОРВ-НТ584028 | 589 × 409 × 295 | 484 × 304 × 239 | 16 | 360 × 406 | 11 | 92,6 |
| ЩОРВ-НТ694923 | 693 × 495 × 229 | 568 × 370 × 159 | 16 | 550 × 455 | 14 | 119 |
| ЩОРВ-НТ694933 | 693 × 495 × 347 | 568 × 370 × 277 | 16 | 400 × 470 | 14 | 134,1 |
| ЩОРВ-НТ765636 | 767 × 567 × 364,5 | 637 × 437 × 290 | 20 | 600 × 540 | 16 | 194 |
| ЩОРВ-НТ906834 | 900 × 680 × 347,5 | 770 × 550 × 263 | 10 | 680 × 664 | 20 | 267 |
| ЩОРВ-НТ906845 | 900 × 680 × 461 | 770 × 550 × 377 | 10 | 680 × 650 | 20 | 298 |
| ЩОРВ-НТ1035839 | 1030 × 580 × 403 | 900 × 450 × 319 | 10 | 790 × 550 | 20 | 275 |
Опции и исполнения
Опции добавляются к артикулу через слэш — например, ЩОРВ-НТ453729/316/НП/ПЕТЛЯ. Расшифровка наиболее частых:
| Код | Что означает |
|---|---|
| /316 | Корпус из 08Х17Н13М2Т (AISI 316) — повышенная стойкость к хлоридам и морской среде |
| /ХОЛОД | Эксплуатация до −75 °С |
| /IP67, /IP68 | Повышенная степень защиты от пыли и воды |
| /RAL (код) | Окраска внешней поверхности в произвольный цвет RAL |
| /НП | Монтажная панель из нержавеющей стали |
| /ПЕТЛЯ, /НБК | Фиксация крышки на петлях / невыпадающие болты |
| /ВКУ, /ДКУВ | Вентиляция и дренаж для удаления влаги |
| /КОНСЕРВАЦИЯ | Консервация для длительного хранения и транспортировки |
| /МОРЕ, /РЕКА | Морское и речное исполнение |
| /ПОЖАР | Соответствие требованиям пожарной безопасности |
| /ПЛОМБА | Болт с пломбировкой крышки |
| /ТЕПЛОИЗОЛЯЦИЯ | Внутренняя теплоизоляция |
| /ПРОМ | Невзрывозащищённое исполнение (общепромышленное) |
Вместимость по клеммникам
Ниже — максимальное количество клеммных зажимов, которое физически устанавливается в корпус ЩОРВ-НТ. Это потолок для типовой компоновки на DIN-рейке; реальное число с учётом перемычек, заземляющих клемм, маркировочных табло и зон обслуживания всегда меньше — закладывайте 70–80% от табличного значения.
| Типоразмер | 1 мм² | 2,5 мм² | 4 мм² | 6 мм² | 10 мм² | 16 мм² | 25/35 мм² | 50 мм² |
|---|---|---|---|---|---|---|---|---|
| ЩОРВ-НТ282218 | 23 | 23 | 19 | 14 | 11 | 9 | 7 | — |
| ЩОРВ-НТ312012/322212/322220 | 94 | 64 | 54 | 42 | 17 | 14 | 10 | 9 |
| ЩОРВ-НТ393113/393127 | 198 | 88 | 74 | 56 | 46 | 38 | 28 | 19 |
| ЩОРВ-НТ452512/452521 | 324 | 168 | 141 | 105 | 87 | 48 | 36 | 24 |
| ЩОРВ-НТ453719/453729 | 324 | 168 | 141 | 108 | 87 | 48 | 36 | 24 |
| ЩОРВ-НТ584019/584028 | 575 | 395 | 330 | 204 | 164 | 102 | 75 | 32 |
| ЩОРВ-НТ694923/694933 | 828 | 475 | 395 | 305 | 245 | 164 | 120 | 68 |
| ЩОРВ-НТ765636 | 950 | 505 | 450 | 325 | 265 | 184 | 128 | 72 |
| ЩОРВ-НТ906834/906845 | 980 | 550 | 480 | 348 | 385 | 204 | 132 | 76 |
| ЩОРВ-НТ1035839 | 760 | 620 | 520 | 300 | 240 | 140 | 104 | 76 |
Частые ошибки при заказе
- AISI 304 в среде с хлоридами. 304-я нержавейка коррозирует при контакте с морской водой и хлоридами; для береговых, морских и хлорсодержащих сред заказывайте /316 (AISI 316).
- Заполнение клеммниками «по таблице». Табличные значения — теоретический максимум. При наличии перемычек, проводов сечением 4–10 мм² и сервисных зазоров реальная вместимость на 20–30% ниже.
- Полировка как защита от мойки. Электрохимическая полировка повышает стойкость, но не отменяет требования к режиму CIP/SIP — учитывайте температуру и концентрацию моющих растворов.
- Окраска без необходимости. RAL-покрытие на нержавейке нужно только при особых требованиях по цвету или маскировке; в большинстве случаев это лишний расход и риск шелушения.
- Игнорирование рудничной маркировки. Для подземных выработок группы I нужна маркировка PB Ex db I Mb (или Ma — для рудничного безопасного), а не общепромышленная II. Уточняйте на этапе ТЗ.
- Отсутствие зазора под обогрев. При заказе /ОБОГРЕВ-аналога (для нержавейки штатно нет, но возможно по согласованию) учитывайте свободное пространство и теплоотвод от полированного корпуса.
Что прислать инженеру для подбора
- Класс зоны и категорию газа/пыли; для подземных выработок — группу I (Mb/Ma).
- Тип среды: морская/солёный туман, хлориды, сероводород, кислоты, щёлочи, мойка под давлением, температура, влажность.
- Требования к материалу: 08Х18Н10 (AISI 304) или 08Х17Н13М2Т (AISI 316).
- Спецификация кабелей и тип резьбы вводов (метрическая).
- Состав внутренней начинки: количество и сечение клеммников, бренд, наличие перемычек, заземляющих клемм.
- Особые требования: РМРС, /ПОЖАР, /КОНСЕРВАЦИЯ, /МОРЕ, нестандартный размер корпуса.
- Тип крепления и наличие петель/невыпадающего крепежа крышки.
