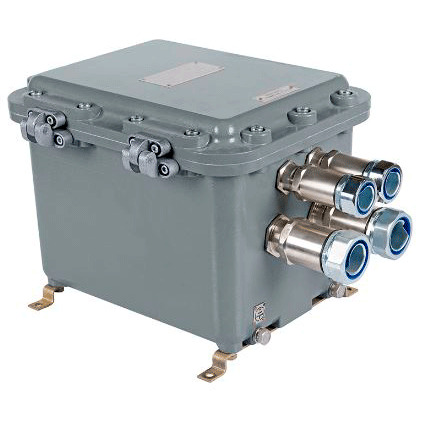

Коробки зажимов КЗРВ 4.Х

Описание

Описание продукта

Общие сведения: Коробки зажимов КЗРВ 4.Х с маркировкой взрывозащиты РВ ЕхdI/1ЕxdIIBT4 согласно ГОСТ Р 51330.0, ГОСТ Р 51330.1, ГОСТ Р 51330.20 предназначены для эксплуатации в поверхностных и подземных помещениях угольных шахт, опасных по газу и пыли, согласно действующих «Правил безопасности в угольных шахтах» РД-05-94-95, определяющим применяемость электрооборудования во взрывоопасных зонах , а также «Правил устройства электроустановок» (ПУЭ), главы 7.3 «Электроустановки во взрывоопасных зонах», ГОСТ Р 51330.9. Технические характеристики: Степень защиты оболочек от пыли и влаги – IP 65 по ГОСТ 14254-96. Коробки изготавливают на номинальный ток 16, 25, 63А. По согласованию с предприятием-изготовителем коробки могут поставляться: с трубными вводами с размерами резьбы:G1/2 — для ВК12 — резьба наружная,G3/4 — для ВК25, — резьба внутренняя,G1 — для ВК30 — резьба внутренняя,Применение коробок с трубными вводами возможно во взрывоопасных средах, кроме подземных выработок шахт и рудников и их наземных строений. с другим набором кабельных вводов и зажимов и блоков зажимов контактных, при этом максимальное количество вводов и зажимов должно соответствовать количеству, указанному в таблицах в зависимости от размера корпуса коробки. При заказе коробок зажимов, не соответствующим указанным в таблице, в заказе после обозначения исполнения коробки вносится запись «спец. заказ». Конструкция: В коробках используются следующие Ех-компоненты: оболочки электротехнических аппаратов ОЭАВ4.Х, выполненные по техническим условиям ПИНЮ.301191.004 ТУ; вводы кабельные ВК (Ех–кабельные вводы) выполненные по техническим условиям ПИНЮ.687153.002ТУ; зажимы наборные и блоки зажимов контактные (Ех–компоненты), выполненные по техническим условиям ПИНЮ.680220.001ТУ. Вид климатического исполнения коробок В1,5 по ГОСТ 15150. Нижнее и верхнее значение температуры окружающего воздуха от минус 60º до плюс 50ºС. Структура условного обозначения коробок КЗРВ4.1 и КЗРВ4.2. КЗРВ4.Х-Х3/Х4–(Х5/Х6)-Хn×Xm-В1,5 ПИНЮ.685564.001ТУ, где: КЗ — коробка зажимов; РВ — рудничная взрывозащищенная с уровнем взрывозащиты «взрывобезопасное электрооборудование» с маркировкой взрывозащиты РВ ЕхdI/1ЕxdIIBT4. Х3 — номинальный ток зажимов и блоков зажимов в амперах: 16, 25, 63; Х4 — количество зажимов на указанный номинальный ток; (Х5/Х6) — номинальный ток и количество применяемых вспомогательных зажимов и индекс «П» при применении пружинных зажимов; Хn×Xm — условный диаметр проходного отверстия кабельных вводов в миллиметрах из ряда: 12, 25, 30 и количество кабельных вводов каждого типоразмера c указанием сторон A,B,C или D. В1,5 — вид климатического исполнения коробок В1,5 по ГОСТ 15150; ПИНЮ.685564.001ТУ – обозначение технических условий на коробки зажимов. Формулировка заказа: Пример записи обозначения рудничной взрывозащищенной коробки зажимов с уровнем взрывозащиты «взрывобезопасное электрооборудование» с маркировкой взрывозащиты РВ ЕхdI/1ЕxdIIBT4 с 10 зажимами на номинальный ток 63А, с двумя кабельными вводами с условным диаметром проходного отверстия 25мм и указанием сторон (АBCD) и двумя кабельными вводами с условным диаметром проходного отверстия 30мм и указанием сторон (АBCD), климатического исполнения В, категории размещения 1,5: для внутрироссийских поставок: «Коробка КЗРВ4.1 — 63/10-25×1(A)-25×1(C)-30×1(B)-30×1(D)-В1,5 ПИНЮ.685564.001ТУ»: то же для поставок на экспорт: «Коробка КЗРВ4.1 -63/10-25×1(A)-25×1(C)-30×1(B)-30×1(D)-В1,5-Экспорт. ПИНЮ.685564.001ТУ». Категория: Коробки взрывозащищенные Описание Описание Основные параметры коробок: Обозначение коробок Ном. ток/кол. Зажимов А/n Ном. напр. Условный диаметр проходного отверстия (Dу) и количество кабельных вводов (n), размещенных на боковых сторонах коробки, (Dу×n) A B C D КЗРВ4.1-16/60-12×24 16/60 ~380В -220В 12×7 12×5 12×7 12×5 КЗРВ4.1-16/60-12х14-25х4 12×7 25×2 12×7 25×2 КЗРВ4.1-25/40-25×6-12х10 25/40 ~380В -220В 25×3 12×5 25×3 12×5 КЗРВ4.2-25/40-25х10-30х6 25×5 30×3 25×5 30×3 КЗРВ4.1-63/10-25×2-30×2 63/10 ~380В -220В 25×1 30×1 25×1 30×1 КЗРВ4.2-63/10-25х2-30х2 25×1 30×1 25×1 30×1 Количество зажимов/проводов, располагаемое в корпусах коробок. Обозначение зажима, блока зажимов ЗНП- 22В2 ЗНП- 33В2 ЗНП- 45В2 Номинальный ток 16A 25A 63A Сечение проводников, мм² min 1 2.5 8 max 2.5 6 16 Количество зажимов КЗРВ4.Х , шт. 16/60 25/40 63/10 Основные параметры коробок с клеммами WAGO: Обозначение коробок Ном. ток/кол. Зажимов А/n Ном. напр. Условный диаметр проходного отверстия (Dу) и количество кабельных вводов (n), размещенных на боковых сторонах коробки, (Dу×n) A B C D КЗРВ4.1-20/45-П-12×24 20/45 ~800В 12×7 12×5 12×7 12×5 КЗРВ4.1-20/45-П-12х14-25х4 12×7 25×2 12×7 25×2 КЗРВ4.1-50/20-П-25×6-12х10 50/20 ~800В 25×3 12×5 25×3 12×5 КЗРВ4.2-50/20-П-25х10-30х6 25×5 30×3 25×5 30×3 КЗРВ4.2-85/5-П-30×2 85/5 ~800В 30×1 30×1 КЗРВ4.2-85/5-П-25х2 25×1 25×1 КЗРВ4.2-85/5-П-25х2-30×2 85/5 ~800В 25×1 25×1 30×1 30×1 Количество зажимов/проводов, располагаемое в корпусах коробок. Обозначение зажима, блока зажимов WAGO 2002-1201 WAGO 2006-1201 WAGO 2016-1201 Номинальный ток 20A 50A 85A Сечение проводников, мм² min 0.25 0.5 0.5 max 4 10 16 Количество зажимов КЗРВ4.Х , шт. 20/45 50/20 85/5 Похожие товары Пластмассовые корпуса Кабельные ящики КЯ Коробка клеммная взрывозащищенная КВЭС Коробки соединительные типа КПХХС

Технические данные

IP65 -60…+50
