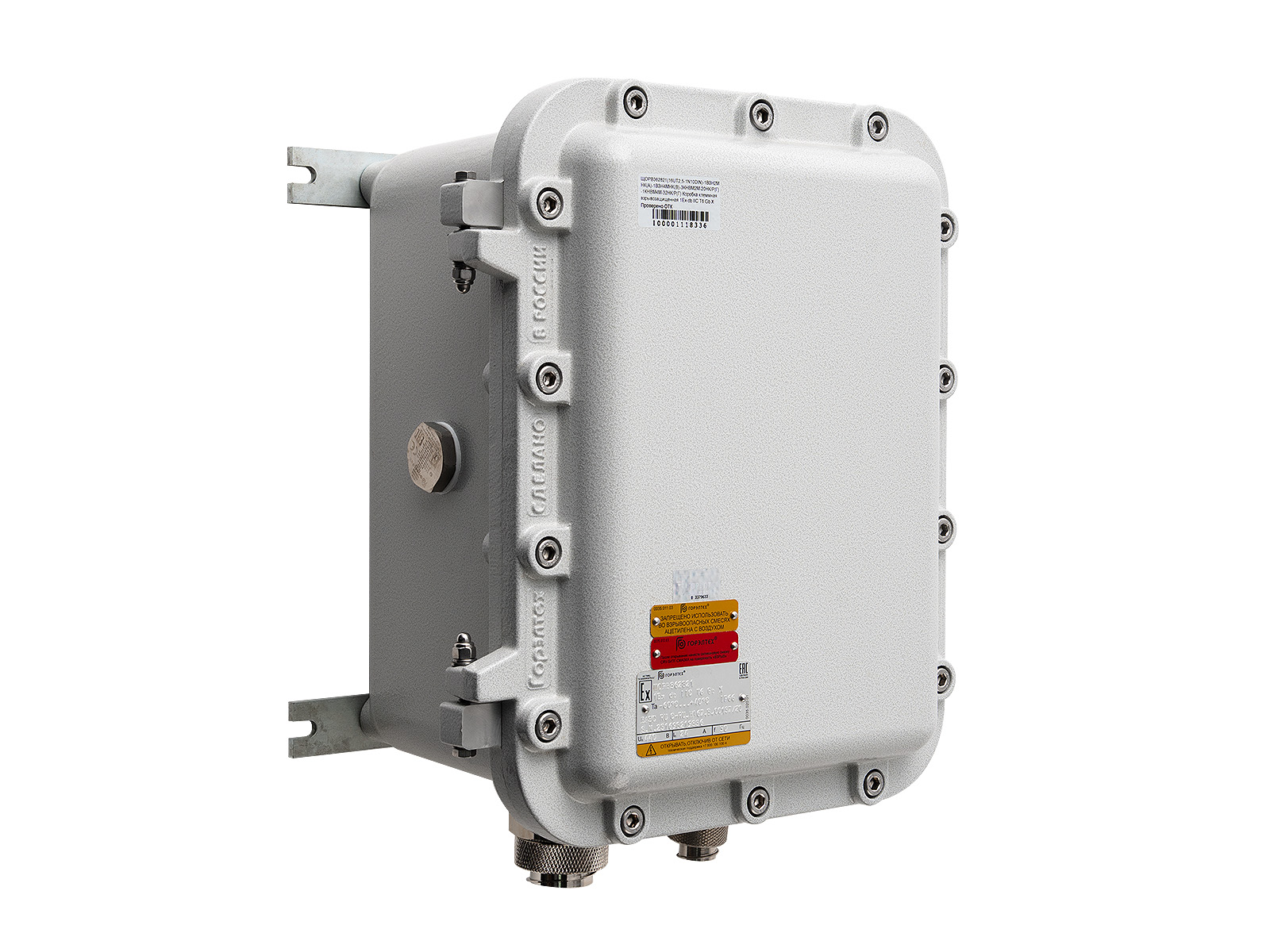

Взрывозащищенные коробки типа ЩОРВ (взрывонепроницаемые оболочки) из алюминиевого сплава
1Ex db IIB+H 2 T6...T4 Gb
1Ex db IIC T6...T4 Gb X
1Ex db ib IIB+H 2 T6...T4 Gb
1Ex db ib IIC T6...T4 Gb X
Ex db IIB Gb U
Ex db IIB+H 2 Gb U
- Степень защиты: IP67
- Зоны: 1, 2
- Температура: -75*/ -60...+40 °C
- Материал: Алюминиевый сплав
- Габариты: от 282×182×118 до 895×1402×684 мм
- Вес: от 6,3 до 440 кг
Информация о товаре не является публичной офертой. Точные характеристики, сроки и цены уточняйте у менеджера.
Описание
Назначение
ЩОРВ — серия взрывозащищённых распределительных и клеммных коробок с видом защиты Ex db в литом корпусе из алюминиевого сплава с пониженным содержанием магния. Основная область применения — коммутация силовых и контрольных цепей, разводка кабелей и установка клеммников, автоматики, кнопок управления и сигнализации в зонах класса 1, 2, 21, 22 (категории IIA, IIB, IIB+H₂, IIC, IIIC). Корпус рассчитан на то, чтобы локализовать вспышку или электрическую дугу внутри оболочки и не передать её во внешнюю взрывоопасную среду. Под каждый объект коробка собирается под заказ: компоновка кабельных вводов, набор клеммников, наличие шин, обогрева и нестандартных опций согласовывается на этапе спецификации.
Конструкция и преимущества
- Корпус — литьё под давлением, без внутренних пустот и термических напряжений; стенки выдерживают избыточное внутреннее давление и удар по группе оборудования I/II.
- Алюминиевый сплав — устойчив к коррозии, хорошо отводит тепло; покрытие полимерно-эпоксидное, фрикционно искробезопасное, цвет RAL 7035 (по запросу — любой RAL).
- Диапазон рабочих температур: −60…+60 °С в стандарте, −75…+60 °С в исполнении /ХОЛОД (для типоразмеров ЩОРВ281811…ЩОРВ362821).
- Степень защиты IP66/IP67 в стандарте, IP68 — опционально; ударопрочность IK08.
- Заземление — два независимых зажима из нержавеющей стали (внутренний и внешний); крепление крышки — винты с шестигранным углублением, петли по запросу.
- Выдержано требование ГОСТ IEC 60079-1, ГОСТ Р МЭК 60079-31, ТР ТС 012/2011; есть исполнения для морских, речных и рудничных объектов, ОИАЭ, объектов РМРС.
Когда подбирать ЩОРВ
Серия ЩОРВ — рабочая лошадка для большинства задач Ex d на нефтегазовых и химических объектах: места, где нужны клеммные сборки, узлы коммутации питания и управления, посты местного управления с кнопками и лампами на крышке. Если у вас агрессивная среда (морской климат, содержание сероводорода, частые перепады температур) — берите нержавеющую серию ЩОРВ-НТ. Для рудничных объектов с маркировкой РН — серию ЩОРВ-МТ или ЩОРВА-МТ. Если требуется визуальный контроль состояния автоматики или индикаторов внутри корпуса без вскрытия — исполнение с окном (ЩОРВ…-О).
Технические характеристики
| Параметр | Значение |
|---|---|
| Маркировка взрывозащиты | 1Ex db IIB+H₂ T6…T4 Gb / 1Ex db IIC T6…T4 Gb X / 1Ex db ib IIB+H₂ T6…T4 Gb / Ex tb IIIC T85…T135 °C Db |
| Степень защиты от внешних воздействий | IP66/IP67 (станд.) / IP68 (опция); IK08 |
| Температура окружающей среды | −60…+60 °C; −75…+60 °C в исп. /ХОЛОД; пустые оболочки (Ex-компонент) — до +150 °C |
| Максимальное напряжение | ~1000 В / =600 В; до ~3300 В (ЩОРВ423229…); до ~10000 В (ЩОРВ654533…ЩОРВ896735) |
| Максимальный ток | 800 А |
| Материал корпуса | Алюминиевый сплав с легирующими модификаторами, литьё под давлением |
| Покрытие | Полимерно-эпоксидное, антистатическое, фрикционно искробезопасное, RAL 7035 (опц. любой) |
| Уплотнение | Силиконовая резина в пазе крышки + герметик ПГ-СМАЗКА |
| Заземление | 2 зажима (внутр. и внешн.) из нержавеющей стали |
| Кабельные вводы | По спецификации заказчика; резьбы NPT, M (ГОСТ 24705), R (ГОСТ 6211) |
| Климатическое исполнение | УХЛ1 (станд.); по запросу УХЛ4, УХЛ5, Т1–Т5, ХЛ5, ОМ1–ОМ4, В5 |
| Класс защиты от поражения током | I |
| Категории применения | Зоны 1, 2 (газ — IIA, IIB, IIB+H₂, IIC кроме ацетилена); зоны 21, 22 (пыль — IIIC); рудничные объекты РН1/РН2; объекты РМРС |
Соответствие стандартам
- ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах»
- ГОСТ IEC 60079-1-2011 — оболочки с защитой вида «d»
- ГОСТ Р МЭК 60079-31-2010 — защита от воспламенения пыли «t»
- ГОСТ 30852.20-2002, ГОСТ IEC 61241-1-1-2011
- ГОСТ 14254-96 (МЭК 529-89) — степени защиты IP
- ГОСТ 12.2.007.0-75 ССБТ, ГОСТ 24754-2013
- ПУЭ гл. 7.3, 7.4; РД 5.2-093-2004
Габаритные размеры и масса
В серии 22 типоразмера от компактного ЩОРВ281811 (282 × 182 × 118 мм, 6,3 кг) до крупного ЩОРВ8914068 (895 × 1402 × 684 мм, 440 кг). Габариты заданы по внешнему контуру корпуса (A × B × C) и по внутреннему свободному пространству (a × b × c) — последнее важно при компоновке клеммников и автоматики. S/S1 — толщины фланца и стенок, d/e/f — посадочные размеры монтажной панели, D/E/F — координаты внешних монтажных отверстий.
| Типоразмер | A × B × C, мм | a × b × c, мм | S/S1 | d × e | f | D × E | F | Масса, кг |
|---|---|---|---|---|---|---|---|---|
| ЩОРВ281811 | 282 × 182 × 118 | 212 × 112 × 74 | 14/14 | 160 × 124 | М6 | 160 × 155 | 9 | 6,3 |
| ЩОРВ302021 | 304 × 204 × 211 | 240 × 140 × 163 | 14/14 | 230 × 130 | М8 | 230 × 210 | 9 | 8,6 |
| ЩОРВ333320 | 338 × 338 × 211 | 266 × 266 × 152 | 20/14 | 225 × 225 | М10 | 225 × 325 | 11 | 18,5 |
| ЩОРВ362821 | 364 × 284 × 215 | 300 × 220 × 157 | 20/14 | 290 × 210 | М8 | 290 × 290 | 9 | 14,97 |
| ЩОРВ362827 | 364 × 284 × 275 | 300 × 220 × 217 | 20/14 | 290 × 210 | М8 | 290 × 290 | 9 | 17,25 |
| ЩОРВ422221 | 424 × 224 × 213 | 359 × 159 × 165 | 15/14 | 350 × 150 | М8 | 350 × 230 | 9 | 13,6 |
| ЩОРВ423222 | 433 × 333 × 224 | 361 × 261 × 165 | 20/14 | 350 × 250 | М10 | 350 × 330 | 11 | 22,4 |
| ЩОРВ423229 | 433 × 333 × 295 | 361 × 261 × 235 | 20/14 | 350 × 250 | М10 | 350 × 330 | 11 | 26,6 |
| ЩОРВ464621 | 464 × 464 × 214 | 391 × 391 × 150 | 22/14 | 310 × 310 | М10 | 310 × 460 | 11 | 35 |
| ЩОРВ464625 | 464 × 464 × 264 | 391 × 391 × 201 | 22/15 | 310 × 310 | М10 | 310 × 460 | 11 | 38 |
| ЩОРВ573926 | 574 × 394 × 268 | 491 × 311 × 199 | 24/19 | 360 × 236 | М10 | 360 × 376 | 11 | 42,3 |
| ЩОРВ573931 | 574 × 394 × 318 | 491 × 311 × 249 | 24/20 | 360 × 236 | М10 | 360 × 376 | 11 | 46,7 |
| ЩОРВ607229 | 600 × 720 × 293 | 510 × 630 × 227 | 25/16 | — | — | 480 × 560 | 14 | 89,4 |
| ЩОРВ654526 | 650 × 450 × 265 | 570 × 370 × 150 | 16/16 | 550 × 350 | М10 | 550 × 446 | 11 | 51,6 |
| ЩОРВ654533 | 650 × 450 × 337 | 570 × 370 × 222 | 16/17,5 | 550 × 350 | М10 | 550 × 446 | 11 | 59,5 |
| ЩОРВ725224 | 723 × 523 × 249 | 639 × 439 × 136 | 23/17 | 600 × 400 | М10 | 600 × 505 | 11 | 71,2 |
| ЩОРВ725235 | 723 × 523 × 359 | 639 × 439 × 246 | 23/18,5 | 600 × 400 | М10 | 600 × 505 | 11 | 83,8 |
| ЩОРВ896735 | 891 × 671 × 355 | 776 × 556 × 274 | 23/28 | 680 × 480 | М16 | 680 × 640 | 14 | 150 |
| ЩОРВ896745 | 891 × 671 × 455 | 776 × 556 × 374 | 23/29 | 680 × 480 | М16 | 680 × 640 | 14 | 173,9 |
| ЩОРВ1045839 | 1045 × 588 × 393 | 913 × 456 × 315 | 24/24 | 790 × 360 | М16 | 790 × 530 | 16 | 145 |
| ЩОРВ1056849 | 1050 × 687 × 494 | 920 × 557 × 333 | 24/21 | 820 × 460 | М16 | 820 × 650 | 21 | 208 |
| ЩОРВ8914068 | 895 × 1402 × 684 | 558 × 777 × 300 | 23/32 | 350 × 777 | М20 | — | — | 440 |
Опции и исполнения
Опции добавляются к артикулу через слэш — например, ЩОРВ423222/ХОЛОД/НП/ОБОГРЕВ. Ниже — расшифровка наиболее частых:
| Код | Что означает |
|---|---|
| /ХОЛОД | Эксплуатация до −75 °С (для типоразмеров ЩОРВ281811…ЩОРВ362821) |
| /IP67, /IP68 | Повышенная степень защиты от пыли и воды |
| /RAL (код) | Окраска в произвольный цвет RAL по требованию |
| /НП, /АЛП | Монтажная панель из нержавеющей стали или из алюминиевого сплава |
| /АП | Антиконденсатное покрытие |
| /ОБОГРЕВ | Термообогрев внутреннего объёма для автоматики |
| /ВКУ, /ДКУВ | Вентиляционное и дренажное устройство для удаления влаги |
| /ПЕТЛЯ, /НБК | Фиксация крышки на петлях / невыпадающие болты крепления |
| /ШИНА З, /ШИНА Н, /ШИНА Ф | Внутренние шины заземления, нейтрали, фаз (по умолчанию 2 отв. × 16 мм² + ряд 6 мм²) |
| /ЭКРАН | Устройство объединения экранов кабелей |
| /МАРК, /СХЕМА, /НАДПИСЬ «_» | Маркировка клеммников, перемычки, гравировка по схеме заказчика |
| /МОРЕ, /РЕКА, /МШК-64 | Морское, речное, сейсмостойкое исполнение |
| /РН | Рудничное нормальное исполнение |
| /МАЛАЯ ТЕЧЬ | Эксплуатация на ОИАЭ |
| /ПОЖАР | Соответствие требованиям пожарной безопасности |
| /ПРИЕМКА | Приёмка с участием заказчика |
| /ПЛОМБА | Болт с пломбировкой крышки |
| /ТЕПЛОИЗОЛЯЦИЯ, /ТЕРМИТЫ | Внутренняя теплоизоляция; защита от насекомых для тропиков |
| /ПРОМ | Невзрывозащищённое исполнение (общепромышленное) |
Модульное исполнение и компоновка
Когда габаритов одного корпуса не хватает для размещения всей автоматики, мы разбиваем шкаф на отдельные коробки и соединяем их металлорукавами или трубной проводкой. Такой подход уменьшает массу и стоимость сборки, упрощает доступ к кабельным вводам и обслуживание. Модули монтируются на раме (опция /РАМА) — оцинкованная сталь холодного или горячего цинкования, по запросу — нержавейка. Рамы — фрикционно искробезопасное оборудование с маркировкой IIGb / IIIDb для настенного или напольного монтажа.
Внутри ЩОРВ типично размещается: винтовые и пружинные клеммники, заземляющие зажимы, пакетные выключатели, УЗО, дифференциальные автоматы, контакторы, автоматические выключатели, предохранители, балластные дроссели, трансформаторы, реле, таймеры, пускатели, активные и пассивные барьеры искрозащиты, Ni-Cd батареи, IT-компоненты. Под спецзадачи комплектация согласовывается отдельно.
Частые ошибки при заказе
- Выбор по внешнему габариту, без учёта внутреннего пространства. Между корпусом и крышкой остаются зоны фланца и уплотнения — реальная свободная высота меньше, чем габарит C. Проверяйте параметр c (внутренний).
- Несовпадение резьбы кабельных вводов с выбранной. ЩОРВ может иметь резьбы NPT, M (ГОСТ 24705) или R (ГОСТ 6211). Согласуйте резьбу с типом кабельного ввода и сертификатом на ввод.
- Использование IIB при наличии водорода. Для смесей с водородом нужна группа IIB+H₂ или IIC. IIC запрещено применять во взрывоопасных смесях ацетилена.
- Игнорирование температурного класса T. При обогреве, индукционных нагрузках или плотной компоновке температура поверхности может превысить T6 — проверяйте расчёт нагрева.
- Заказ /ХОЛОД на крупный типоразмер. Опция доступна только для ЩОРВ281811…ЩОРВ362821; на больших корпусах требуется иное конструктивное решение.
- Отсутствие монтажной панели. /АЛП или /НП заказывают отдельно — без неё клеммники крепить некуда.
Что прислать инженеру для подбора
- Класс зоны (1/2/21/22) и категорию газа/пыли (IIA, IIB, IIB+H₂, IIC, IIIA/B/C).
- Температурный класс (T1…T6) и диапазон температур окружающей среды.
- Требуемая степень защиты IP, ударопрочность IK, наличие морского/рудничного/сейсмо-исполнения.
- Спецификация кабелей: количество, диаметр по оболочке, сечение жил, бронирование, тип резьбы вводов.
- Перечень клеммников и автоматики внутри корпуса (бренд, серия, количество).
- Требуемые шины (заземление, нейтраль, фазы), наличие обогрева, антиконденсата, окна.
- Тип крепления (настенный/напольный/рама), цвет RAL, особые требования (РМРС, ОИАЭ, /ПОЖАР).
Типовые конфигурации на базе ЩОРВ
Готовые сборки серии ЩОРВ-Т01…Т12 на базе типоразмеров ЩОРВ423222 и ЩОРВ362821 — преднастроенные коробки с клеммниками UT4, кабельными вводами для бронированного и небронированного кабеля и комплектом пробок. Маркировка 1Ex db IIB+H₂ T5 Gb, IP66, рабочий диапазон −60…+60 °С, ТУ 27.33.13-033-72453807-2017. Полный перечень — в карточке заказа; адаптация под нестандартный кабель и состав клеммников выполняется по запросу.
