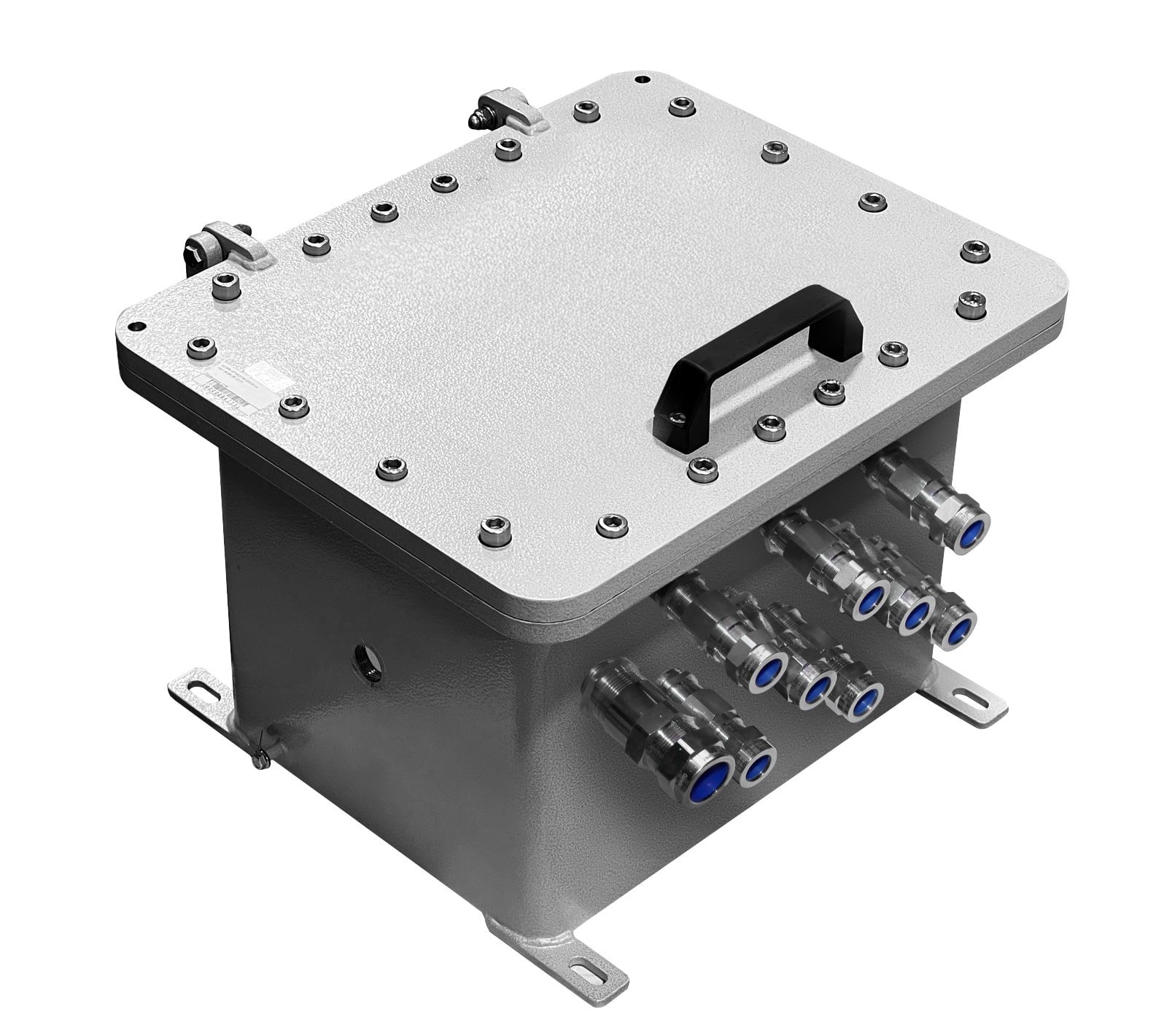

Взрывозащищенные коробки ЩОРВ-МТ из малоуглеродистой стали
Ex db I Mb U
РВ Ex db I Mb
РВ Ex db ib I Mb
РВ Ex ib I Mb
РО Ex ia I Ma
- Степень защиты: IP67
- Зоны: mining
- Материал: Малоуглеродистая сталь
- Габариты: от 322×133×97 до 900×742×500 мм
- Вес: от 8 до 296 кг
- Ответ инженера: в рабочее время за 30 минут
- Документы: сертификаты, декларации, чертежи по запросу
- Закупка: работаем с НДС, 44-ФЗ и 223-ФЗ
Информация о товаре не является публичной офертой. Точные характеристики, сроки и цены уточняйте у менеджера.
Описание
Описание продукта
ЩОРВ-МT – взрывозащищённая клеммная коробка с видом защиты Ex d, выполнена из малоуглеродистой стали. Используется для коммутации, распределения и подключения электрических цепей во взрывоопасных зонах шахт, рудников и подземных выработках. Взрывонепроницаемая оболочка, надежно локализует возможную искру или взрыв внутри корпуса, исключая воспламенение внешней среды. Обеспечивает удобный монтаж и обслуживание.
Преимущества
Сертифицированное оборудование, обеспечивающее безопасность и бесперебойную работу. Коррозионная стойкость и долговечность — полимер-эпоксидное покрытие защищает от агрессивных сред. Корпус из малоуглеродистой стали, спроектированный для работы в экстремальных условиях подземных шахтах и горных выработок. Надежная защита от пыли и влаги IP66/IP67/IP68/IP69. Клеммные коробки ЩОРВ-МТ включены в реестр российской промышленной продукции.
Технические данные
Температура окружающей среды, °С -60…+60 -60…+150 (для Ех-компонентов) Максимальное напряжение, В ~1000 / ⎓600 Максимальная сила тока, А 800 Размещение кабельных вводов По спецификации заказчика Заземление 2 зажима заземления (внутренний и внешний) из нержавеющей стали Покрытие Полимерно-эпоксидное окрашивание с антистатическим свойством, фрикционно искробезопасное, устойчивое к рабочим средам и ионизирующему излучению. Цвет RAL 7035 Уплотнение Силиконовая резина (в пазе крышки) для IP67, силиконовый герметик ПГ-СМАЗКА Материал Сталь конструкционная малоуглеродистая ГОСТ 380-2005 Крепление корпуса 4 внешние монтажные точки Класс защиты от поражения электрическим током I Климатическое исполнение УХЛ1
Маркировки
Маркировка рудничного оборудования РВ Ex db I Mb РВ Ex db ib I Mb РО Ex ia I Ma РВ Ex ib I Mb РН1, РН2 Корпус (ЕХ-компонент): Ex db I Mb U Степень защиты IP66/IP67/IP68 IK10 Установка Категория I по рудничному газу и пыли РВ, РП Подземные выработки, опасные по газу (метану) и угольной пыли
Соответствие стандартам
ГОСТ 31610.0-2014 (IEC 60079-0:2011) ГОСТ IEC 60079-1-2013 ГОСТ 31610.11-2014 (IEC 60079-11:2011)
Конструктивные параметры
Размеры корпусов ЩОРВ-МТ из малоуглеродистой стали * Внешние размеры указаны без учета установки присоединительной арматуры и кабельных вводов. Габаритные размеры монтажных панелей для коробок ЩОРВ-МТ
| Типоразмер корпуса | Размеры, мм | Масса, кг | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Внешние* | Внутренние | Толщина стенок | Крепление скобами | ||||||||||
| H | В | L | h | b | l | l1 | s | s1 | A | A1 | d | ||
| ЩОРВ-МТ282218 | 285 | 261 | 180 | 187 | 128 | 132 | – | 12 | 10 | 160 | 201 | 9 | 19,3 |
| ЩОРВ-МТ311108 | 322 | 133 | 97 | 272 | 65 | 66 | – | 10 | 3 | 245 | 109 | 8 | |
| ЩОРВ-МТ312012 | 317 | 246 | 127 | 219 | 113 | 79 | – | 12 | 10 | 160 | 186 | 9 | 17,3 |
| ЩОРВ-МТ322212 | 327 | 273,5 | 170 | 229 | 129 | 77 | – | 12 | 10 | 230 | 225 | 9 | 19 |
| ЩОРВ-МТ322220 | 327 | 273,5 | 253 | 229 | 129 | 160 | – | 12 | 10 | 230 | 225 | 9 | 23,7 |
| ЩОРВ-МТ361108 | 372 | 133 | 97 | 322 | 65 | 66 | – | 10 | 3 | 295 | 109 | 8 | |
| ЩОРВ-МТ393113 | 391 | 364,5 | 183 | 294 | 221 | 90 | – | 12 | 10 | 290 | 305 | 11 | 31,6 |
| ЩОРВ-МТ393127 | 391 | 364,5 | 324,5 | 294 | 221 | 231,5 | – | 12 | 10 | 290 | 305 | 11 | 43,1 |
| ЩОРВ-МТ452512 | 451 | 300,5 | 170 | 354 | 153 | 77 | – | 12 | 10 | 350 | 246 | 11 | 28,2 |
| ЩОРВ-МТ452521 | 451 | 300,5 | 261 | 354 | 153 | 168 | – | 12 | 10 | 350 | 246 | 11 | 35,3 |
| ЩОРВ-МТ453719 | 457 | 411 | 242 | 354 | 269 | 141 | 101 | 16 | 10 | 350 | 345 | 11 | 57,7 |
| ЩОРВ-МТ453729 | 457 | 411 | 353 | 354 | 269 | 252 | 212 | 16 | 10 | 350 | 345 | 11 | 68,6 |
| ЩОРВ-МТ584019 | 589 | 452,5 | 242 | 484 | 304 | 141 | 101 | 16 | 10 | 360 | 391 | 11 | 79,7 |
| ЩОРВ-МТ584028 | 589 | 452,5 | 340,5 | 484 | 304 | 240 | 200 | 16 | 10 | 360 | 391 | 11 | 92 |
| ЩОРВ-МТ694923 | 693 | 527,5 | 273 | 568 | 370 | 159 | 119 | 16 | 10 | 550 | 455 | 14 | 119 |
| ЩОРВ-МТ694933 | 693 | 527,5 | 392 | 568 | 370 | 277 | 237 | 16 | 10 | 550 | 455 | 14 | 133 |
| ЩОРВ-МТ765636 | 767 | 630 | 407 | 637 | 437 | 285 | 235 | 20 | 10 | 600 | 540 | 16 | 189 |
| ЩОРВ-МТ906834 | 900 | 742 | 388 | 770 | 550 | 263 | 213 | 20 | 10 | 680 | 664 | 20 | 267 |
| ЩОРВ-МТ906845 | 900 | 742 | 500 | 770 | 550 | 370 | 320 | 20 | 10 | 680 | 650 | 20 | 296 |
| ЩОРВ-МТ1035839 | 1030 | 642 | 431 | 900 | 450 | 315 | 255 | 20 | 10 | 790 | 550 | 20 | 268 |
| Наименование корпуса | Наименование монтажной панели | Размеры, мм | Масса, кг | |||
|---|---|---|---|---|---|---|
| Длина, мм | Ширина, мм | Толщина, мм | Алюминий | Нержавеющая сталь | ||
| ЩОРВ-МТ282218 | Щ2822Н | 170 | 110 | 2 | – | 0,3 |
| ЩОРВ-МТ312012 | Щ2818Х | 206 | 100 | 2 | 0,112 | 0,333 |
| ЩОРВ-МТ322212 | Щ3020Х | 220 | 120 | 2 | 0,143 | 0,427 |
| ЩОРВ-МТ322220 | ||||||
| ЩОРВ-МТ322212 | Щ3020Х/ТЕРМО | 200 | 100 | 2 | 0,143 | 0,427 |
| ЩОРВ-МТ322220 | ||||||
| ЩОРВ-МТ393113 | Щ3628Х | 280 | 200 | 2 | 0,304 | 0,905 |
| ЩОРВ-МТ393127 | ||||||
| ЩОРВ-МТ393113 | Щ3628Х/ТЕРМО | 260 | 180 | 2 | 0,304 | 0,905 |
| ЩОРВ-МТ393127 | ||||||
| ЩОРВ-МТ452512 | Щ4222Н | 340 | 140 | 2 | – | 0,75 |
| ЩОРВ-МТ452521 | ||||||
| ЩОРВ-МТ452512 | Щ4222Н/ТЕРМО | 320 | 120 | 2 | – | 0,6 |
| ЩОРВ-МТ452521 | ||||||
| ЩОРВ-МТ453719 | Щ4232Х | 340 | 240 | 2 | 0,422 | 1,319 |
| ЩОРВ-МТ453729 | ||||||
| ЩОРВ-МТ453719 | Щ4232Х/ТЕРМО | 320 | 220 | 2 | 0,422 | 1,319 |
| ЩОРВ-МТ453729 | ||||||
| ЩОРВ-МТ584019 | Щ5739Х Щ5739Х/ТЕРМО | 456 | 276 | 3 | 1,047 | 2,081 |
| ЩОРВ-МТ584028 | ||||||
| ЩОРВ-МТ694923 | Щ6545Х | 540 | 340 | 2 | 0,995 | 2,967 |
| ЩОРВ-МТ694933 | ||||||
| ЩОРВ-МТ694923 | Щ6545Х/ТЕРМО | 520 | 320 | 2 | 0,995 | 2,967 |
| ЩОРВ-МТ694933 | ||||||
| ЩОРВ-МТ765636 | Щ7252Х Щ7252Х/ТЕРМО | 597 | 397 | 3 | 1,927 | 3,83 |
| ЩОРВ-МТ906834 | Щ8967Х Щ8967Х/ТЕРМО | 720 | 500 | 3 | 2,927 | 8,726 |
| ЩОРВ-МТ906846 | ||||||
| ЩОРВ-МТ1035839 | Щ10458Х Щ10458Х/ТЕРМО | 850 | 400 | 3 | 2,967 | 8,242 |
Опции
Опции, аксессуары и исполнения Маркировка Степень защиты от внешних воздействий IP67 /IP67 Степень защиты от внешних воздействий IP68 /IP68 Окрашивание внешней поверхности в цвет по требованию заказчика /RAL (код) Вентиляционное устройство для удаления влаги /ВКУ Дренажные вентиляционные устройства /ДКУЕ Консервация /КОНСЕРВАЦИЯ Маркировка клеммных зажимов по схеме заказчика /МАРК Сейсмостойкое исполнение /МШК-64 Шильд с надписью заказчика /НАДПИСЬ "_" Невыпадающие болты крепления крышки /НБК Монтажная панель из нержавеющей стали /НП Термообогрев для автоматики /ОБОГРЕВ Фиксация крышки на петлях /ПЕТЛЯ Болт с пломбировкой /ПЛОМБА Соответствие требованиям пожарной безопасности /ПОЖАР Приемка заказчика /ПРИЕМКА Невзрывозащищенное исполнение /ПРОМ Речное исполнение /РЕКА Рудничное нормальное исполнение /РН Наличие перемычек между клеммными зажимами по схеме заказчика /СХЕМА Внутренняя теплоизоляция /ТЕПЛОИЗОЛЯЦИЯ Исполнение для тропиков с защитой от насекомых /ТЕРМИТЫ Исполнение для минимальной температуры эксплуатации -75°С /ХОЛОД Внутренняя шина заземления /ШИНА З Шина нейтрали /ШИНА Н Шины фаз /ШИНА Ф Устройство объединения экранов кабелей /ЭКРАН
Дополнительная информация
Максимальное количество отверстий в крышке Максимальное количество отверстий в корпусе (Метрическая резьба)
| Типоразмер клеммной коробки | Метрическая резьба | Цилиндрическая резьба | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Типоразмер резьбы | ||||||||||||||||
| 02 | 01 | 1 | 2 | 3 | 4 | 42х1,5 | 84х1,5 | 98х1,5 | 110х2 | 02 | 01 | 1 | 2 | 3 | 4 | |
| ЩОРВ-МТ282218 | 14 | 14 | 12 | 9 | 6 | 6 | 6 | 1 | 1 | 1 | 14 | 14 | 12 | 9 | 6 | 6 |
| ЩОРВ-МТ311108 | 14 | 14 | 12 | 9 | 6 | 6 | 6 | 1 | 1 | 1 | 14 | 14 | 12 | 9 | 6 | 6 |
| ЩОРВ-МТ312012 | 15 | 14 | 14 | 10 | 8 | 6 | 6 | 1 | 1 | 1 | 15 | 14 | 14 | 10 | 8 | 6 |
| ЩОРВ-МТ322212 | 14 | 14 | 12 | 9 | 6 | 6 | 6 | 1 | 1 | 1 | 14 | 14 | 12 | 9 | 6 | 6 |
| ЩОРВ-МТ322220 | 16 | 15 | 14 | 8 | 8 | 6 | 5 | 1 | 1 | – | 16 | 15 | 14 | 8 | 8 | 6 |
| ЩОРВ-МТ361108 | 14 | 14 | 12 | 9 | 6 | 6 | 6 | 1 | 1 | 1 | 14 | 14 | 12 | 9 | 6 | 6 |
| ЩОРВ-МТ393113 | 35 | 35 | 26 | 24 | 17 | 15 | 12 | 2 | 2 | 1 | 35 | 35 | 26 | 24 | 17 | 15 |
| ЩОРВ-МТ393127 | 35 | 35 | 26 | 24 | 17 | 15 | 12 | 2 | 2 | 1 | 35 | 35 | 26 | 24 | 17 | 15 |
| ЩОРВ-МТ452512 | 35 | 35 | 26 | 24 | 17 | 15 | 12 | 2 | 2 | 1 | 35 | 35 | 26 | 24 | 17 | 15 |
| ЩОРВ-МТ452521 | 31 | 27 | 24 | 20 | 14 | 10 | 10 | 2 | 2 | 2 | 31 | 27 | 24 | 20 | 14 | 10 |
| ЩОРВ-МТ453719 | 48 | 48 | 44 | 29 | 24 | 20 | 19 | 4 | 3 | 2 | 48 | 48 | 44 | 29 | 24 | 20 |
| ЩОРВ-МТ453729 | 48 | 48 | 44 | 29 | 24 | 20 | 19 | 4 | 3 | 2 | 48 | 48 | 44 | 29 | 24 | 20 |
| ЩОРВ-МТ584019 | 84 | 77 | 60 | 51 | 44 | 28 | 24 | 6 | 5 | 5 | 84 | 77 | 60 | 51 | 44 | 28 |
| ЩОРВ-МТ584028 | 84 | 77 | 60 | 51 | 44 | 28 | 24 | 6 | 5 | 5 | 84 | 77 | 60 | 51 | 44 | 28 |
| ЩОРВ-МТ694923 | 112 | 112 | 88 | 73 | 54 | 39 | 39 | 8 | 6 | 6 | 112 | 112 | 88 | 73 | 54 | 39 |
| ЩОРВ-МТ694933 | 112 | 112 | 88 | 73 | 54 | 39 | 39 | 8 | 6 | 6 | 112 | 112 | 88 | 73 | 54 | 39 |
| ЩОРВ-МТ765636 | 161 | 161 | 138 | 106 | 81 | 64 | 64 | 13 | 8 | 8 | – | – | – | – | – | – |
| ЩОРВ-МТ906834 | 225 | 225 | 216 | 157 | 110 | 86 | 86 | 18 | 13 | 13 | – | – | – | – | – | – |
| ЩОРВ-МТ906845 | 225 | 225 | 216 | 157 | 110 | 86 | 86 | 18 | 13 | 13 | – | – | – | – | – | – |
| ЩОРВ-МТ1035839 | 237 | 237 | 195 | 158 | 117 | 96 | 96 | 18 | 13 | 13 | – | – | – | – | – | – |
| Типоразмер клеммной коробки | Типоразмер резьбы | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 02 | 01 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | |
| ЩОРВ-МТ261108 | 1/1 | 1/1 | 1/1 | – | – | – | – | – | – | – | – | – |
| ЩОРВ-МТ282218 | 8(9)/6 | 8(9)/6 | 8(9)/6 | 6/4 | 5/4 | 3/2 | 2/1 | 2/1 | 1/1 | 1/1 | 1/- | 1/- |
| ЩОРВ-МТ311108 | 8(7)/5 | 8(7)/4 | 8(7)/4 | 5/3 | 3/2 | 3/1 | 2(1)/1 | 2(1)/1 | – | – | – | – |
| ЩОРВ-МТ312012 | 8(7)/5 | 8(7)/4 | 8(7)/4 | 5/3 | 3/2 | 3/1 | 2/1 | 2/1 | – | – | – | – |
| ЩОРВ-МТ322212 | 8(7)/5 | 8(7)/4 | 8(7)/4 | 5/3 | 3/2 | 3/1 | 2(1)/1 | 2(1)/1 | – | – | – | – |
| ЩОМВ-МТ322220 | 14/6 | 14/6 | 13/6 | 12(11)/5 | 7(6)/4 | 6/2 | 4(3)/2 | 3/1 | 2/1 | 2(1)/1 | – | 1/1 |
| ЩОРВ-МТ361108 | 8(7)/5 | 8(7)/4 | 8(7)/4 | 5/3 | 3/2 | 3/1 | 2(1)/1 | 2(1)/1 | – | – | – | – |
| ЩОРВ-МТ393113 | 28/20 | 28/20 | 25/20 | 21(20)/15 | 15(14)/10 | 10/8 | 8/6 | 6/4 | 4/4 | 2/2 | – | 2/1 |
| ЩОРВ-МТ393127 | 28/20 | 28/20 | 25/20 | 21(20)/15 | 15(14)/10 | 10/8 | 8/6 | 6/4 | 4/4 | 2/2 | – | 2/1 |
| ЩОРВ-МТ452512 | 28/20 | 28/20 | 25/20 | 21(20)/15 | 15(14)/10 | 10/8 | 8/6 | 6/4 | 4/4 | 2/2 | – | 2/1 |
| ЩОРВ-МТ452521 | 26(24)/9 | 26(24)/9 | 26(24)/9 | 18/7 | 14(13)/5 | 9(8)/4 | 8(7)/2 | 6(5)/1 | 3/1 | 3/1 | – | 1/1 |
| ЩОРВ-МТ453719 | 35/27 | 36/27 | 36(35)/27 | 28(27)/20 | 19(18)/16 | 15/12 | 12(11)/8 | 8/6 | 6/4 | 3/2 | – | 2/2 |
| ЩОРВ-МТ453729 | 35/27 | 36/27 | 36(35)/27 | 28(27)/20 | 19(18)/16 | 15/12 | 12(11)/8 | 8/6 | 6/4 | 3/2 | – | 2/2 |
| ЩОРВ-МТ584019 | 45/30 | 50(48)/30 | 45/28 | 38(36)/22 | 25/15 | 18/12 | 14/9 | 10/6 | 8/5 | 6/4 | – | 3/2 |
| ЩОРВ-МТ584028 | 45/30 | 50(48)/30 | 45/28 | 38(36)/22 | 25/15 | 18/12 | 14/9 | 10/6 | 8/5 | 6/4 | – | 3/2 |
| ЩОРВ-МТ694923 | 60/40 | 56(55)/40 | 55/40 | 45(44)/30 | 32/21 | 20/15 | 16/12 | 10/8 | 8/6 | 8/6 | – | 4/3(2) |
| ЩОРВ-МТ694933 | 60/40 | 56(55)/40 | 55/40 | 45(44)/30 | 32/21 | 20/15 | 16/12 | 10/8 | 8/6 | 8/6 | – | 4/3(2) |
| ЩОРВ-МТ765636 | 60/40 | 60/40 | 60/40 | 46/29 | 36(34)/24 | 24(23)/15 | 21(20)/14 | 14/10 | 10/6 | 7(6)/4 | – | 4/3 |
| ЩОРВ-МТ906834 | 92/66 | 92/66 | 92/66 | 70/51 | 52(50)/36 | 36/28 | 30/20 | 20/16 | 16/10 | 10/4 | – | 8/4 |
| ЩОРВ-МТ906845 | 92/66 | 92/66 | 92/66 | 70/51 | 52(50)/36 | 36/28 | 30/20 | 20/16 | 16/10 | 10/4 | – | 8/4 |
| ЩОРВ-МТ1035839 | 100/48 | 100/48 | 100/48 | 78/38 | 53(52)/28 | 46(45)/22 | 30/14 | 26(24)/12 | 15/7 | 11/5 | – | 7/3 |
Импортные аналоги
Подберём российский аналог под ваш артикул R.STAHL, Bartec, Cortem или Eaton.
8146 ST (сталь, Ex d IIC)
ABZSG-ST (сталь, Ex d)
COFV-CS (сталь, Ex d)
EJB-ST (сталь, Ex d IIC)
Соответствие стандартам
Сертификаты
Документы
- Сертификат взрывозащиты (Ex) — предоставляется по запросу
- Декларация соответствия — предоставляется по запросу
- Чертёж и габаритные размеры — предоставляется по запросу
- Руководство по эксплуатации — предоставляется по запросу
Для получения документов свяжитесь с нами по телефону или через форму обратной связи.
Вопросы по подбору модели
Как убедиться, что эта модель подходит под проект?
Сверьте маркировку взрывозащиты, зону, IP, температуру, материал корпуса, количество вводов и требования к клеммам. Если в проекте есть только артикул или шильдик аналога, пришлите его инженеру для проверки.
Можно ли изменить вводы, клеммы или материал корпуса?
Да, комплектация уточняется под задачу. В заявке укажите диаметр и количество кабелей, требуемые клеммы, материал корпуса, покрытие и условия эксплуатации.
Что входит в коммерческое предложение?
В КП указываем модель, комплектацию, цену, срок поставки, НДС и перечень документов. По запросу добавляем сертификаты, чертежи и данные для закупочной процедуры.
