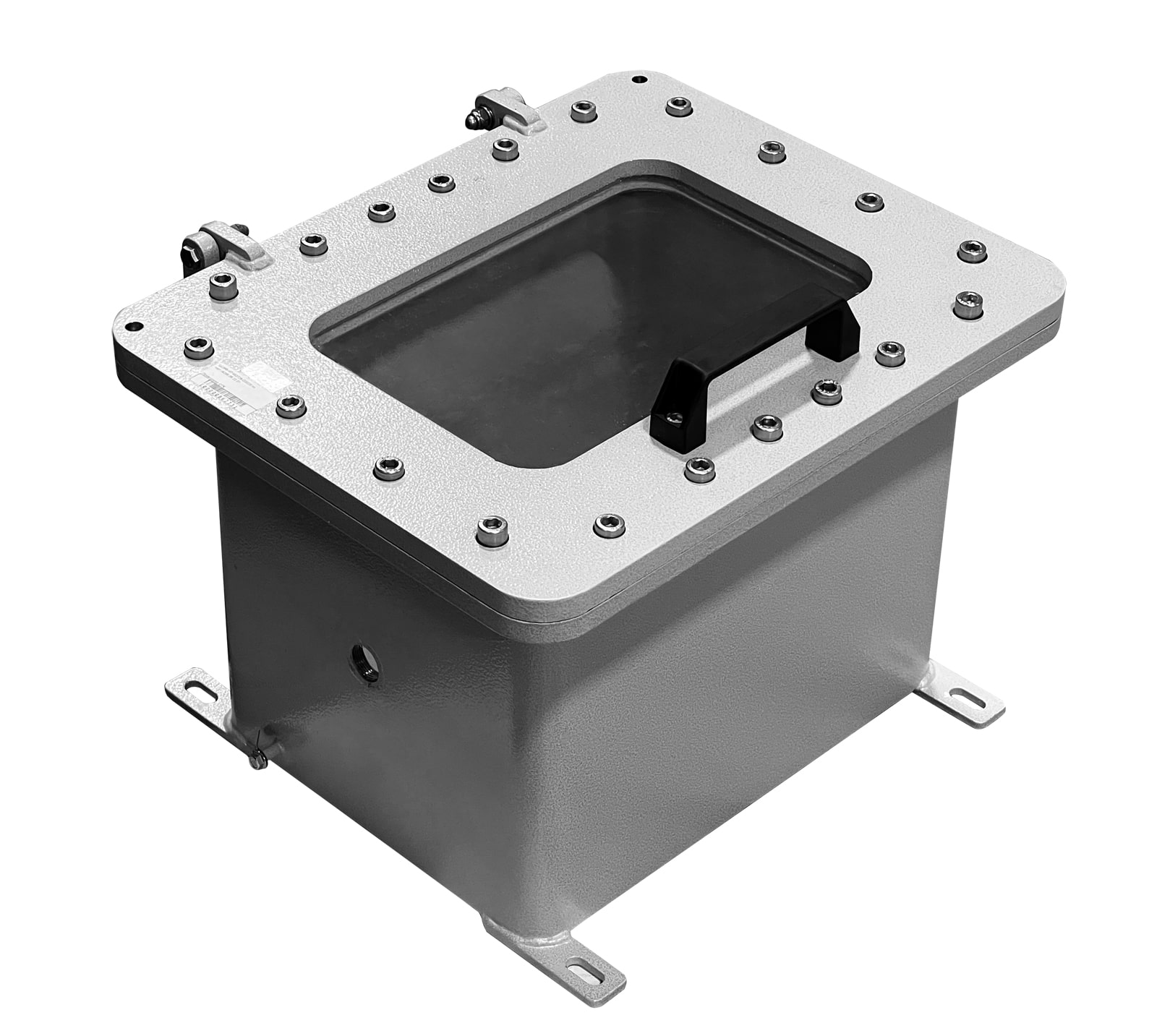

Взрывозащищенные коробки ЩОРВ-МТ…-О из малоуглеродистой стали с окном
Ex db I Mb U
PB Ex db I Mb
PB Ex db ib I Mb
PB Ex ib I Mb
PO Ex ia I Ma
- Степень защиты: IP67
- Зоны: mining
- Температура: -60...+120 °C
- Материал: Малоуглеродистая сталь
- Габариты: от 172×172×127 до 900×680×461 мм
- Вес: от 8,2 до 289 кг
- Ответ инженера: в рабочее время за 30 минут
- Документы: сертификаты, декларации, чертежи по запросу
- Закупка: работаем с НДС, 44-ФЗ и 223-ФЗ
Информация о товаре не является публичной офертой. Точные характеристики, сроки и цены уточняйте у менеджера.
Описание
Описание продукта
ЩОРВ-МТ…-О – взрывозащищённая клеммная коробка с окном, вид защиты Ex d, выполнена из малоуглеродистой стали. Используется для коммутации, распределения и подключения электрических цепей во взрывоопасных зонах шахт, рудников и подземных выработках. Взрывонепроницаемая оболочка, надежно локализует возможную искру или взрыв внутри корпуса, исключая воспламенение внешней среды. Обеспечивает удобный монтаж и обслуживание.
Преимущества
Сертифицированное оборудование, обеспечивающее безопасность и бесперебойную работу. Визуальный контроль состояния оборудования благодаря ударопрочному закаленному стеклу Корпус из малоуглеродистой стали, спроектированный для работы в экстремальных условиях подземных шахтах и горных выработок. Надежная защита от пыли и влаги IP66/IP67/IP69
Технические данные
Температура окружающей среды, °С -60…+60 -60…+120 (для Ех-компонентов) Максимальное напряжение, В ~1000 / ⎓600 Максимальная сила тока, А 800 Размещение кабельных вводов По спецификации заказчика Заземление 2 зажима заземления (внутренний и внешний) из нержавеющей стали Покрытие Полимерно-эпоксидное окрашивание с антистатическим свойством, фрикционно искробезопасное, устойчивое к рабочим средам и ионизирующему излучению. Цвет RAL 7035 Уплотнение Силиконовая резина (в пазе крышки) для IP67, силиконовый герметик ПГ-СМАЗКА Материал корпуса Сталь конструкционная малоуглеродистая ГОСТ 380-2005 Крепление корпуса 4 внешние монтажные точки Класс защиты от поражения электрическим током I Климатическое исполнение УХЛ1
Маркировки
Маркировка рудничного оборудования PB Ex db I Mb PB Ex ib I Mb PB Ex db ib I Mb PO Ex ia I Ma РН1/РН2 Корпус (ЕХ-компонент): Ex db I Mb U Степень защиты IP66/IP67 IK10 Установка Категория I по рудничному газу и пыли РВ, РП Подземные выработки, опасные по газу (метану) и угольной пыли
Соответствие стандартам
ГОСТ 31610.0-2014 (IEC 60079-0:2011) ГОСТ IEC 60079-1-2013 ГОСТ 31610.11-2014 (IEC 60079-11:2011)
Конструктивные параметры
Размеры корпусов ЩОРВ-МТ…-О из малоуглеродистой стали * Внешние размеры указаны без учета установки присоединительной арматуры и кабельных вводов. Габаритные размеры монтажных панелей для коробок ЩОРВ-МТ…-О
| Типоразмер корпуса | Размеры, мм | Масса, кг | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Внешние* | Внутренние | Крепление скобами | Размеры окна | ||||||||
| А | В | С | a | b | c | D | E | F | LхMхH (ØхH) | ||
| ЩОРВ-МТ171712-О09 | 172 | 172 | 127 | 124 | 124 | 78 | 126 | 174 | 9 | Ø90×12 | 8,2 |
| ЩОРВ-МТ222213-O09 | 226 | 226 | 136 | 146 | 146 | 83 | 150 | 195 | 9 | Ø90×12 | 13,5 |
| ЩОРВ-МТ282816-O14 | 283 | 283 | 164 | 203 | 203 | 110 | 196 | 267 | 11 | Ø140×12 | 22,1 |
| ЩОРВ-МТ312012-О0505 | 317 | 211 | 127 | 219 | 113 | 72 | 160 | 186 | 9 | 55х55х12 | 17,2 |
| ЩОРВ-МТ322220-О1508 | 327 | 227 | 208 | 229 | 129 | 150 | 230 | 225 | 9 | 150х80х15 | 23,2 |
| ЩОРВ-МТ323219-О18 | 328 | 328 | 199 | 248 | 248 | 142 | 236 | 316 | 11 | Ø180×15 | 31,9 |
| ЩОРВ-МТ393127-О2515 | 391 | 319 | 279 | 294 | 221 | 217 | 290 | 305 | 11 | 250х150х19 | 41,8 |
| ЩОРВ-МТ452521-О2508 | 451 | 250 | 216 | 354 | 153 | 158 | 350 | 246 | 11 | 250х80х15 | 34,6 |
| ЩОРВ-МТ453729-О3020 | 457 | 372 | 308 | 354 | 269 | 238 | 350 | 345 | 11 | 300х200х19 | 62,4 |
| ЩОРВ-МТ584028-О1525 | 589 | 409 | 295 | 484 | 304 | 225 | 360 | 391 | 11 | 150х250х19 | 89 |
| ЩОРВ-МТ584028-О3020 | 589 | 409 | 295 | 484 | 304 | 225 | 360 | 391 | 11 | 300х200х19 | 85,7 |
| ЩОРВ-МТ694933-О3020 | 693 | 495 | 347 | 568 | 370 | 263 | 550 | 455 | 14 | 300х200х19 | 128,6 |
| ЩОРВ-МТ765636-О3020 | 767 | 567 | 364 | 637 | 437 | 275 | 597 | 517 | 21 | 300х200х19 | 183,1 |
| ЩОРВ-МТ906834-О3020 | 900 | 680 | 347 | 770 | 550 | 249 | 680 | 664 | 21 | 300х200х19 | 259,6 |
| ЩОРВ-МТ906846-О3020 | 900 | 680 | 461 | 770 | 550 | 363 | 680 | 664 | 21 | 300х200х19 | 289 |
| Наименование корпуса | Наименование монтажной панели | Размеры, мм | Масса, кг | |||
|---|---|---|---|---|---|---|
| Длина, мм | Ширина, мм | Толщина, мм | Алюминий | Нержавеющая сталь | ||
| ЩОРВ-МТ171712-О09 | ЩА1515Х | 100 | 100 | 2 | 0,05 | 0,16 |
| ЩОРВ-МТ222213-O09 | ЩА1717Х | 115 | 115 | 2 | 0,07 | 0,21 |
| ЩОРВ-МТ282816-O14 | ЩА2323Х | 150 | 150 | 2 | 0,12 | 0,36 |
| ЩОРВ-МТ312012-О0505 | Щ3020Х | 220 | 120 | 2 | 0,143 | 0,427 |
| ЩОРВ-МТ322220-О1508 | Щ3020Х/ТЕРМО | 200 | 100 | 2 | 0,143 | 0,427 |
| ЩОРВ-МТ323219-О18 | ЩА2727Х | 200 | 200 | 2 | 0,22 | 0,63 |
| ЩОРВ-МТ393127-О2515 | Щ3628Х/ТЕРМО | 260 | 180 | 2 | 0,304 | 0,905 |
| ЩОРВ-МТ452521-О2508 | Щ4222Н | 340 | 140 | 2 | – | 0,75 |
| ЩОРВ-МТ453729-О3020 | Щ4232Х/ТЕРМО | 320 | 220 | 2 | 0,422 | 1,319 |
| ЩОРВ-МТ584028-О1525 ЩОРВ-МТ584028-О3020 | Щ6545Х | 540 | 340 | 2 | 0,995 | 2,967 |
| ЩОРВ-МТ694933-О3020 | Щ6545Х/ТЕРМО | 520 | 320 | 2 | 0,995 | 2,967 |
| ЩОРВ-МТ765636-О3020 | Щ7252Х Щ7252Х/ТЕРМО | 597 | 397 | 3 | 1,927 | 3,83 |
| ЩОРВ-МТ906834-О3020 | Щ8967Х Щ8967Х/ТЕРМО | 720 | 500 | 3 | 2,927 | 8,726 |
| ЩОРВ-МТ906846-О3020 | Щ10458Х Щ10458Х/ТЕРМО | 850 | 400 | 3 | 2,967 | 8,242 |
Опции
Опции, аксессуары и исполнения Маркировка Степень защиты от внешних воздействий IP67 /IP67 Степень защиты от внешних воздействий IP68 /IP68 Окрашивание внешней поверхности в цвет по требованию заказчика /RAL (код) Отклонение габаритных размеров в пределах допусков /XY Монтажная панель из алюминиевого сплава /АЛП Вентиляционное устройство для удаления влаги /ВКУ Дренажные вентиляционные устройства /ДКУЕ Консервация /КОНСЕРВАЦИЯ Маркировка клеммных зажимов по схеме заказчика /МАРК Сейсмостойкое исполнение /МШК-64 Шильд с надписью заказчика /НАДПИСЬ "_" Невыпадающие болты крепления крышки /НБК Монтажная панель из нержавеющей стали /НП Термообогрев для автоматики /ОБОГРЕВ Фиксация крышки на петлях /ПЕТЛЯ Болт с пломбировкой /ПЛОМБА Соответствие требованиям пожарной безопасности /ПОЖАР Приемка заказчика /ПРИЕМКА Невзрывозащищенное исполнение /ПРОМ Речное исполнение /РЕКА Рудничное нормальное исполнение /РН Наличие перемычек между клеммными зажимами по схеме заказчика /СХЕМА Внутренняя теплоизоляция /ТЕПЛОИЗОЛЯЦИЯ Исполнение для тропиков с защитой от насекомых /ТЕРМИТЫ Исполнение для минимальной температуры эксплуатации -75°С /ХОЛОД Внутренняя шина заземления /ШИНА З Шина нейтрали /ШИНА Н Шины фаз /ШИНА Ф Устройство объединения экранов кабелей /ЭКРАН
Дополнительная информация
Максимальное количество отверстий в корпусе
| Типоразмер корпуса | Резьба | 02 | 01 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ЩОРВ-МТ171712-О09 | М | 1/1 | 1/1 | 1/1 | – | – | – | – | – | – | – | – | – |
| NPT | 1/1 | 1/1 | 1/1 | – | – | – | – | – | – | – | – | – | |
| G | 1/1 | 1/1 | 1/1 | – | – | – | – | – | – | – | – | – | |
| ЩОРВ-МТ222213-O09 | М | 1/1 | 1/1 | 1/1 | – | – | – | – | – | – | – | – | – |
| NPT | 1/1 | 1/1 | 1/1 | – | – | – | – | – | – | – | – | – | |
| G | 1/1 | 1/1 | 1/1 | – | – | – | – | – | – | – | – | – | |
| ЩОРВ-МТ282816-O14 | М | 1/1 | 1/1 | 1/1 | – | – | – | – | – | – | – | – | – |
| NPT | 1/1 | 1/1 | 1/1 | – | – | – | – | – | – | – | – | – | |
| G | 1/1 | 1/1 | 1/1 | – | – | – | – | – | – | – | – | – | |
| ЩОРВ-МТ312012-О0505 | М | 8(7)/5 | 8(7)/4 | 8(7)/4 | 5/3 | 3/2 | 3/1 | 2/1 | 2/1 | – | – | – | – |
| NPT | 8(7)/5 | 8(7)/4 | 8(7)/4 | 5/3 | 3/2 | 3/1 | 2/1 | 2/1 | – | – | – | – | |
| G | 8(7)/5 | 8(7)/4 | 8(7)/4 | 5/3 | 3/2 | 3/1 | 2/1 | 2/1 | – | – | – | – | |
| ЩОРВ-МТ322220-О1508 | М | 14/6 | 14/6 | 13/6 | 12(11)/5 | 7(6)/4 | 6/2 | 4(3)/2 | 3/1 | 2/1 | 2(1)/1 | – | 1/1 |
| NPT | 14/6 | 14/6 | 13/6 | 12(11)/5 | 7(6)/4 | 6/2 | 4(3)/2 | 3/1 | 2/1 | 2(1)/1 | – | 1/1 | |
| G | 14/6 | 14/6 | 13/6 | 12(11)/5 | 7(6)/4 | 6/2 | 4(3)/2 | 3/1 | 2/1 | 2(1)/1 | – | 1/1 | |
| ЩОРВ-МТ323219-О18 | М | 1/1 | 1/1 | 1/1 | – | – | – | – | – | – | – | – | – |
| NPT | 1/1 | 1/1 | 1/1 | – | – | – | – | – | – | – | – | – | |
| G | 1/1 | 1/1 | 1/1 | – | – | – | – | – | – | – | – | – | |
| ЩОРВ-МТ393127-О2515 | М | 28/20 | 28/20 | 25/20 | 21(20)/15 | 15(14)/10 | 10/8 | 8/6 | 6/4 | 4/4 | 2/2 | – | 2/1 |
| NPT | 28/20 | 28/20 | 25/20 | 21(20)/15 | 15(14)/10 | 10/8 | 8/6 | 6/4 | 4/4 | 2/2 | – | 2/1 | |
| G | 28/20 | 28/20 | 25/20 | 21(20)/15 | 15(14)/10 | 10/8 | 8/6 | 6/4 | 4/4 | 2/2 | – | 2/1 | |
| ЩОРВ-МТ452521-О2508 | М | 26(24)/9 | 26(24)/9 | 26(24)/9 | 18/7 | 14(13)/5 | 9(8)/4 | 8(7)/2 | 6(5)/1 | 3/1 | 3/1 | – | 1/1 |
| NPT | 26(24)/9 | 26(24)/9 | 26(24)/9 | 18/7 | 14(13)/5 | 9(8)/4 | 8(7)/2 | 6(5)/1 | 3/1 | 3/1 | – | 1/1 | |
| G | 26(24)/9 | 26(24)/9 | 26(24)/9 | 18/7 | 14(13)/5 | 9(8)/4 | 8(7)/2 | 6(5)/1 | 3/1 | 3/1 | – | 1/1 | |
| ЩОРВ-МТ453729-О3020 | М | 35/27 | 36/27 | 36(35)/27 | 28(27)/20 | 19(18)/16 | 15/12 | 12(11)/8 | 8/6 | 6/4 | 3/2 | – | 2/2 |
| NPT | 35/27 | 36/27 | 36(35)/27 | 28(27)/20 | 19(18)/16 | 15/12 | 12(11)/8 | 8/6 | 6/4 | 3/2 | – | 2/2 | |
| G | 35/27 | 36/27 | 36(35)/27 | 28(27)/20 | 19(18)/16 | 15/12 | 12(11)/8 | 8/6 | 6/4 | 3/2 | – | 2/2 | |
| ЩОРВ-МТ584028-О1525 ЩОРВ-МТ584028-О3020 | М | 45/30 | 50(48)/30 | 45/28 | 38(36)/22 | 25/15 | 18/12 | 14/9 | 10/6 | 8/5 | 6/4 | – | 3/2 |
| NPT | 45/30 | 50(48)/30 | 45/28 | 38(36)/22 | 25/15 | 18/12 | 14/9 | 10/6 | 8/5 | 6/4 | – | 3/2 | |
| G | 45/30 | 50(48)/30 | 45/28 | 38(36)/22 | 25/15 | 18/12 | 14/9 | 10/6 | 8/5 | 6/4 | – | 3/2 | |
| ЩОРВ-МТ694933-О3020 | М | 60/40 | 56(55)/40 | 55/40 | 45(44)/30 | 32/21 | 20/15 | 16/12 | 10/8 | 8/6 | 8/6 | – | 4/3(2) |
| NPT | 60/40 | 56(55)/40 | 55/40 | 45(44)/30 | 32/21 | 20/15 | 16/12 | 10/8 | 8/6 | 8/6 | – | 4/3(2) | |
| G | 60/40 | 56(55)/40 | 55/40 | 45(44)/30 | 32/21 | 20/15 | 16/12 | 10/8 | 8/6 | 8/6 | – | 4/3(2) | |
| ЩОРВ-МТ765636-О3020 | М | 60/40 | 60/40 | 60/40 | 46/29 | 36(34)/24 | 24(23)/15 | 21(20)/14 | 14/10 | 10/6 | 7(6)/4 | – | 4/3 |
| NPT | 60/40 | 60/40 | 60/40 | 46/29 | 36(34)/24 | 24(23)/15 | 21(20)/14 | 14/10 | 10/6 | 7(6)/4 | – | 4/3 | |
| G | 60/40 | 60/40 | 60/40 | 46/29 | 36(34)/24 | 24(23)/15 | 21(20)/14 | 14/10 | 10/6 | 7(6)/4 | – | 4/3 | |
| ЩОРВ-МТ906834-О3020 | М | 92/66 | 92/66 | 92/66 | 70/51 | 52(50)/36 | 36/28 | 30/20 | 20/16 | 16/10 | 10/4 | – | 8/4 |
| NPT | 92/66 | 92/66 | 92/66 | 70/51 | 52(50)/36 | 36/28 | 30/20 | 20/16 | 16/10 | 10/4 | – | 8/4 | |
| G | 92/66 | 92/66 | 92/66 | 70/51 | 52(50)/36 | 36/28 | 30/20 | 20/16 | 16/10 | 10/4 | – | 8/4 | |
| ЩОРВ-МТ906846-О3020 | М | 92/66 | 92/66 | 92/66 | 70/51 | 52(50)/36 | 36/28 | 30/20 | 20/16 | 16/10 | 10/4 | – | 8/4 |
| NPT | 92/66 | 92/66 | 92/66 | 70/51 | 52(50)/36 | 36/28 | 30/20 | 20/16 | 16/10 | 10/4 | – | 8/4 | |
| G | 92/66 | 92/66 | 92/66 | 70/51 | 52(50)/36 | 36/28 | 30/20 | 20/16 | 16/10 | 10/4 | – | 8/4 |
Импортные аналоги
Подберём российский аналог под ваш артикул R.STAHL, Bartec, Cortem или Eaton.
8146 ST с окном (Ex d IIC)
ABZSG-ST-W (сталь, с окном)
Соответствие стандартам
Сертификаты
Документы
- Сертификат взрывозащиты (Ex) — предоставляется по запросу
- Декларация соответствия — предоставляется по запросу
- Чертёж и габаритные размеры — предоставляется по запросу
- Руководство по эксплуатации — предоставляется по запросу
Для получения документов свяжитесь с нами по телефону или через форму обратной связи.
Вопросы по подбору модели
Как убедиться, что эта модель подходит под проект?
Сверьте маркировку взрывозащиты, зону, IP, температуру, материал корпуса, количество вводов и требования к клеммам. Если в проекте есть только артикул или шильдик аналога, пришлите его инженеру для проверки.
Можно ли изменить вводы, клеммы или материал корпуса?
Да, комплектация уточняется под задачу. В заявке укажите диаметр и количество кабелей, требуемые клеммы, материал корпуса, покрытие и условия эксплуатации.
Что входит в коммерческое предложение?
В КП указываем модель, комплектацию, цену, срок поставки, НДС и перечень документов. По запросу добавляем сертификаты, чертежи и данные для закупочной процедуры.
