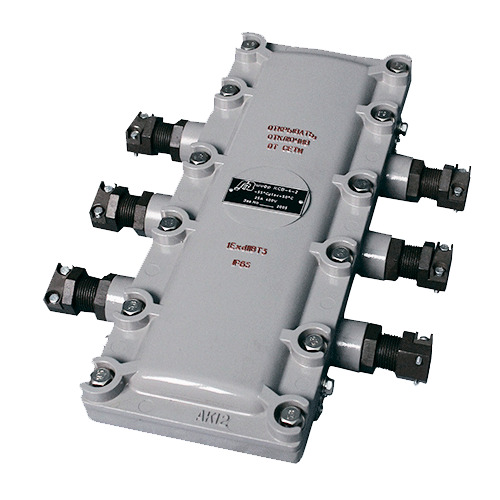

Коробка соединительная взрывозащищенная КСВ-4
ExdIIBT3
- Степень защиты: IP65
- Температура: -55...+50 °C
- Материал: Алюминиевый сплав
- Ответ инженера: в рабочее время за 30 минут
- Документы: сертификаты, декларации, чертежи по запросу
- Закупка: работаем с НДС, 44-ФЗ и 223-ФЗ
Информация о товаре не является публичной офертой. Точные характеристики, сроки и цены уточняйте у менеджера.
Описание
Описание продукта
Назначение: Предназначены для соединения и разветвления контрольных и силовых кабелей систем автоматики и телемеханики. Область применения, зоны класса 1, 2 (в соответствии с ГОСТ Р 51330.9-99). Категория: Коробки взрывозащищенные Описание Описание Технические характеристики:
Технические данные
IP65 -55…+50
| Наименование параметра | Норма для исполнения | ||
|---|---|---|---|
| КСВ-4 | КСВ-4-1 | КСВ-4-2 | |
| Маркировка взрывозащиты | IЕxdIIBT3 | ||
| Вид взрывозащиты | «Взрывонепроницаемая оболочка» | ||
| Степень защиты от внешних воздействий | IP65 | ||
| Напряжение В, не более | 400 | ||
| Ток коммутации А, не более | 25 | ||
| Количество клемм, шт. | 30 | ||
| Тип клемм | МВК6/Е (Phoenix Contact) | ||
| Диапазон диаметров бронированного кабеля (без брони), мм | 6,5-11,5 | ||
| Рабочий диапазон температур | от минус 55° до плюс 50°C | ||
| Материал корпуса, крышки | алюминиевый сплав АК 12 | ||
| Количество клемм, шт. | 20 | 30 | 40 |
| Количество вводов, шт. | 2 | 4 | 6 |
| Габаритные размеры, (LхBхH) мм | 210х210х72 | 270х300х72 | 270х385х72 |
| Масса, кг | 2,6 | 4,5 | 5,5 |
Соответствие стандартам
Документы
- Сертификат взрывозащиты (Ex) — предоставляется по запросу
- Декларация соответствия — предоставляется по запросу
- Чертёж и габаритные размеры — предоставляется по запросу
- Руководство по эксплуатации — предоставляется по запросу
Для получения документов свяжитесь с нами по телефону или через форму обратной связи.
Вопросы по подбору модели
Как убедиться, что эта модель подходит под проект?
Сверьте маркировку взрывозащиты, зону, IP, температуру, материал корпуса, количество вводов и требования к клеммам. Если в проекте есть только артикул или шильдик аналога, пришлите его инженеру для проверки.
Можно ли изменить вводы, клеммы или материал корпуса?
Да, комплектация уточняется под задачу. В заявке укажите диаметр и количество кабелей, требуемые клеммы, материал корпуса, покрытие и условия эксплуатации.
Что входит в коммерческое предложение?
В КП указываем модель, комплектацию, цену, срок поставки, НДС и перечень документов. По запросу добавляем сертификаты, чертежи и данные для закупочной процедуры.
