Рудничные клеммные коробки серии ККВА-MT

Описание

Назначение

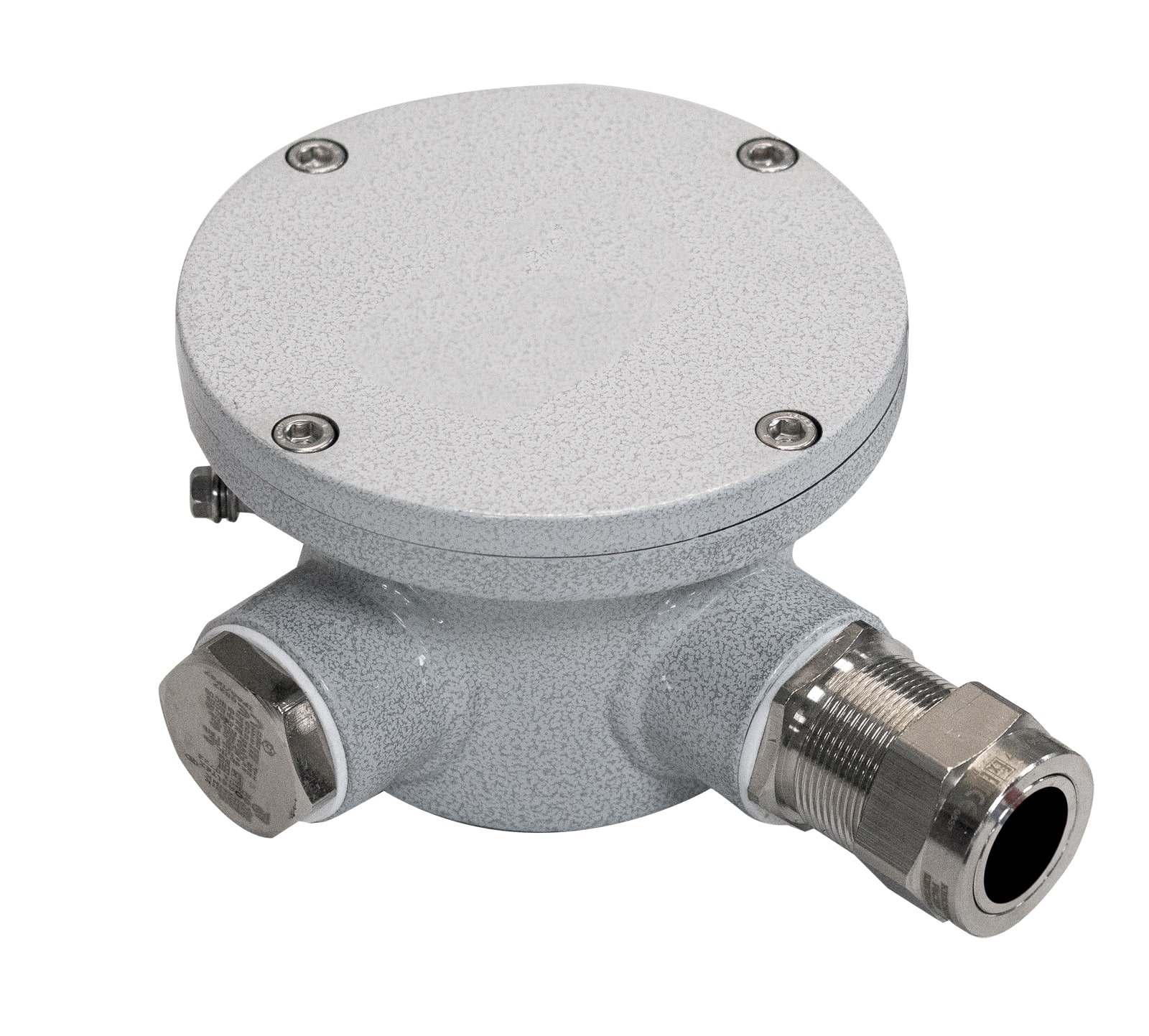

ККВА-МТ — рудничная взрывозащищённая клеммная коробка в стальном корпусе с взрывонепроницаемой оболочкой Ex db, сертифицированная для Категории I горнодобывающего оборудования. Применяется для ответвления и подключения кабелей датчиков, сигнальных и силовых цепей в подземных выработках, опасных по газу (метану) и угольной пыли. Стальной корпус с плоским (не резьбовым) соединением крышки исключает «закусывание» в условиях горного давления и вибрации.

Конструкция и преимущества

• Плоское соединение крышки с корпусом — вместо резьбовой посадки применяется фланцевое; крышку не «закусывает» при перепадах температур и горном давлении, обслуживание не требует специального ключа
• Корпус из конструкционной малоуглеродистой стали — повышенная механическая прочность для подземных условий, ударостойкость IK10
• Полимерно-эпоксидное антистатическое покрытие RAL 7035 — фрикционно-искробезопасное, стойкое к рабочим средам и ионизирующему излучению
• Два зажима заземления из нержавеющей стали (внутренний + внешний) — непрерывная шина заземления шахтной сети
• IP66/IP67/IP68 — работа в условиях горной воды, брызг и временного затопления
• Рудничная маркировка PB Ex db I Mb (РВ), PO Ex ia I Ma (РП) — два уровня опасности угольной шахты покрыты одним семейством изделий

Когда подбирать ККВА-МТ

ККВА-МТ — единственный выбор, когда нужна компактная клеммная коробка под Категорию I (угольные шахты, рудники с метаном) и при этом объём начинки ограничен несколькими клеммами. На наземных нефтегазовых и химических объектах (Категория II) применяется стандартная алюминиевая ККВА или КСРВ. Если в шахте нужно разместить не клеммы, а автоматику, контакторы или барьеры — смотрите прямоугольные серии ЩОРВ-МТ / ЩОРВА-МТ: они больше по объёму и допускают сложную комплектацию.

Технические характеристики

Соответствие стандартам

• ТР ТС 012/2011 — оборудование для работы во взрывоопасных средах
• ГОСТ 31610.0-2014 / IEC 60079-0 — общие требования к Ex-оборудованию
• ГОСТ IEC 60079-1-2013 — взрывонепроницаемые оболочки «d»
• ГОСТ 31610.11-2014 / IEC 60079-11 — искробезопасная цепь «i»
• ГОСТ Р МЭК 60079-7-2012 — повышенная надёжность «e»
• Требования к рудничному оборудованию Категории I (РН1 / РН2)

Типоряд и габариты

ККВА-МТ выпускается в одном типоразмере крышки (Ø90 мм) с двумя вариантами резьбы кабельного ввода: M25×1,5 и M32×1,5. Обозначение при заказе: ККВА-МТ..90М25 (М25) или ККВА-МТ..90М32 (М32).

Опции и исполнения

Частые ошибки при заказе

1. Заказывают стандартную ККВА вместо ККВА-МТ. Алюминиевая ККВА не сертифицирована по Категории I. На угольную шахту с маркировкой РВ/РП её не примут — нужна именно стальная ККВА-МТ с кодом PB/PO.
2. Не уточняют РН1 или РН2. РН1 — для зон, где возможно накопление метана; РН2 — для зон с постоянным присутствием газа. Ростехнадзор смотрит на соответствие кода маркировки классу выработки.
3. Путают диаметр ввода. M25 подходит для кабеля Ø14–18 мм, M32 — для Ø19–25 мм. Указывайте точный наружный диаметр кабеля при заказе.
4. Рассчитывают на большой объём начинки. Корпус ККВА-МТ рассчитан на малые клеммные сборки (несколько клемм UT). Для реле, барьеров или ПАЗ-блоков нужна прямоугольная серия ЩОРВ-МТ.

Что прислать инженеру для подбора

• Класс рудничной опасности: РВ (PB) или РП (PO)
• Категорию выработки и уточнение по рудничному классу (РН1 / РН2)
• Наружный диаметр кабеля для подбора резьбы ввода (M25 или M32)
• Количество жил и их сечение
• Количество и тип устанавливаемых клемм
