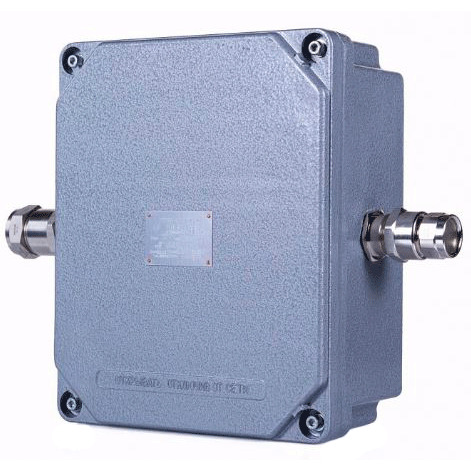

Коробки зажимов КЗРП
ExeI
- Степень защиты: IP65
- Температура: -60...+50 °C
- Материал: Алюминиевый сплав
- Ответ инженера: в рабочее время за 30 минут
- Документы: сертификаты, декларации, чертежи по запросу
- Закупка: работаем с НДС, 44-ФЗ и 223-ФЗ
Информация о товаре не является публичной офертой. Точные характеристики, сроки и цены уточняйте у менеджера.
Описание
Описание продукта
Назначение: Коробки зажимов КЗРП с маркировкой взрывозащиты РП ExeI предназначены для применения в силовых цепях и цепях управления рудничной стволовой сигнализации, околоствольных выработок шахт опасных по газу и пыли, обогатительных фабрик, технологических комплексов поверхности шахт. Коробки относятся к взрывозащищенному электрооборудованию группы I с уровнем взрывозащиты «повыш¬енная надежность против взрыва» с защитой вида «е» с маркировкой взрывозащиты РП ЕхеI. Степень защиты оболочек коробок от пыли и влаги — IР65 по ГОСТ 14254. Коробки изготавливаются на номинальные токи 25, 63, 100, 160, 250 А. Условия эксплуатации: Вид климатического исполнения коробок В 2,5. Номинальное значение климатических факторов — по ГОСТ 15543.1 и ГОСТ 15150. При этом: нижнее и верхнее значение температуры окружающего воздуха от минус 60°до плюс 50°С; относительная влажность окружающей среды до (98±2)% при температуре (35±2)°С с конденсацией влаги. Структура условного обозначения: КЗ Р П Х3 / Х4 — (Х5/Х6)-Xn/Xm-В2 КЗ – Коробка зажимов; Р – РП — рудничная с уровнем взрывозащиты «повыш¬енная надежность против взрыва» с маркировкой взрывозащиты РП ExeI; П – Типоразмер применяемой оболочки ОЭА в зависимости от номинального тока применяемых зажимов и блоков зажимов: 3.2; 3.3; 4.2; 5 — для коробок на ток 25А; 3.2; 4.1; 5 — для коробок на ток 63А; 4.1; 5 — для коробок на токи 25А, 63А, 100А, 160А, 250А. ХЗ – Номинальный ток применяемых зажимов и блоков зажимов, А: 25, 63, 100, 160, 250; Х4 – Количество применяемых зажимов на указанный номинальный ток; Х5/ Х6 – Номинальный ток и количество применяемых вспомогательных зажимов; Хn/Хm – Условный диаметр проходного отверстия кабельных вводов в мм из ряда: 2х12; 12, 25, 30, 42, 53, 66 и количество кабельных вводов каждого типоразмера, при этом ВК66 устанавливается только на КЗРП5; B2 – Вид климатического исполнения коробок В2,5 по ГОСТ 15150; ПИНЮ.685564.001ТУ — обозначение технических условий на коробки зажимов. Категория: Коробки взрывозащищенные Описание Описание Технические характеристики КЗРП
Технические данные
IP65 -60…+50
| Наименование параметра | Норма для исполнения |
|---|---|
| Маркировкой взрывозащиты | РП ЕхеI |
| Степень защиты | IР65 |
| Габаритные размеры ДхШхВ: | |
| КЗРП 3 | 290х260 |
| КЗРП 4 | 520х304х158 |
| КЗРП 5 | 465х460х155 |
Соответствие стандартам
Документы
- Сертификат взрывозащиты (Ex) — предоставляется по запросу
- Декларация соответствия — предоставляется по запросу
- Чертёж и габаритные размеры — предоставляется по запросу
- Руководство по эксплуатации — предоставляется по запросу
Для получения документов свяжитесь с нами по телефону или через форму обратной связи.
Вопросы по подбору модели
Как убедиться, что эта модель подходит под проект?
Сверьте маркировку взрывозащиты, зону, IP, температуру, материал корпуса, количество вводов и требования к клеммам. Если в проекте есть только артикул или шильдик аналога, пришлите его инженеру для проверки.
Можно ли изменить вводы, клеммы или материал корпуса?
Да, комплектация уточняется под задачу. В заявке укажите диаметр и количество кабелей, требуемые клеммы, материал корпуса, покрытие и условия эксплуатации.
Что входит в коммерческое предложение?
В КП указываем модель, комплектацию, цену, срок поставки, НДС и перечень документов. По запросу добавляем сертификаты, чертежи и данные для закупочной процедуры.
