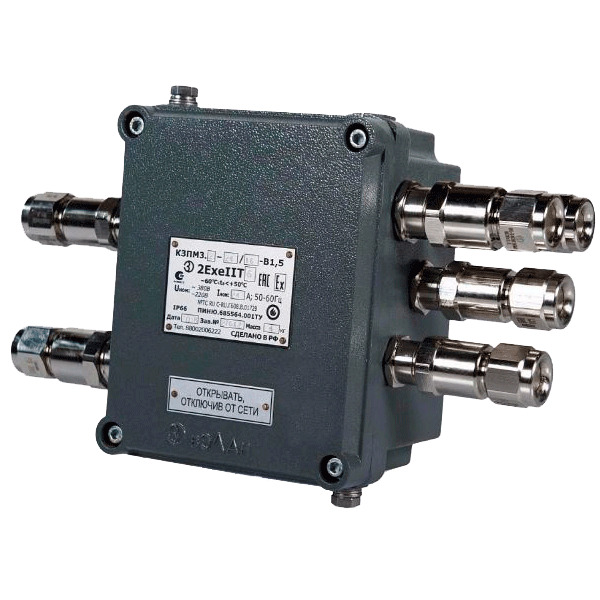

Коробки зажимов КЗП и КЗПМ

Описание

Описание продукта

Назначение: Коробки зажимов КЗП и КЗПМ предназначены для соединения и разветвления гибких или бронированных кабелей с эластомерной или термопластической оболочкой круглого и плоского сечения с медными или алюминиевыми жилами в цепях переменного и постоянного тока электроустановок химической, газовой, нефтяной и других отраслях промышыленности. Коробки относятся к взрывозащищенному электрооборудованию группы II с уровнем взрывозащиты «повышенная надежность против взрыва» с защитой вида «е» с маркировкой взрывозащиты 2ЕхеIIT5. Условия эксплуатации: Вид климатического исполнения коробок В 2,5. При этом: нижнее и верхнее значение температуры окружающего воздуха от минус 60°до плюс 50°С; относительная влажность окружающей среды до (98±2)% при температуре (35±2)°С с конденсацией влаги. Степень защиты оболочек коробок от пыли и влаги — IР65 по ГОСТ 14254. Устройство: Коробки КЗП и КЗПМ имеют уровень взрывозащиты – «повышенная надежность против взрыва» (2) и защиту вида «е» по ГОСТ Р 51330.8 и маркировку взрывозащиты 2ЕхеIIТ5, по ГОСТ Р 51330.0. Уровень взрывозащиты «повышенная надежность против взрыва» и защита вида «е» достигаются применением Ех-компонентов, соответствующих требованиям ГОСТ Р 51330.0, ГОСТ Р 51330.8, и предназначенных для встройки во взрывозащищенное электрооборудование II группы с уровнем взрывозащиты «повышенная надежность против взрыва»: оболочек с маркировкой взрывозащиты ExeIIU или ExeIU/ExeIIU; применением вводов кабельных ВК с маркировкой взрывозащиты ExeIIU; применением зажимов наборных и блоков зажимов контактных с маркировкой взрывозащиты ЕхеIU/ExeIIU; размещением не искрящих токоведущих частей контактных соединений в оболочках, изготовленных из негорючего материала, имеющих высокую степень защиты от механических повреждений согласно ГОСТ Р 51330.0 (МЭК 60079-0-98), и степень защиты от пыли и влаги не менее IP65 по ГОСТ 14254; трекингостойкость изоляционных материалов, пути утечки и электрические зазоры соответствовуют ГОСТ Р 51330.8; ограничением температуры наружной поверхности коробки, а также электрических элементов внутри неё в установившемся режиме работы с учетом температуры окружающей среды по ГОСТ Р 51330.0; Структура обозначения КЗ Х1 Х2-Х3/Х4–(Х5/Х6)-Хn ×Xm-В2ПИНЮ.685564.001ТУ: КЗ — коробка зажимов; Х1: П — с уровнем взрывозащиты «повышенная надежность против взрыва» с оболочкой изготовленной из пластмасс с маркировкой взрывозащиты 2ExeIIT5; ПМ — с уровнем взрывозащиты «повышенная надежность против взрыва» с оболочкой изготовленной из алюминиевого сплава с маркировкой взрывозащиты 2ExeIIT5; Х2 — типоразмер применяемой оболочки ОЭА в зависимости от номинального тока применяемых зажимов и блоков зажимов: 1.2 или 2.1, или 2.2, или 3.1, или 4.1 — для коробок на ток 16А; 3.2 или 3.3, или 4.2 или 5 — для коробок на ток 25А; 3.4 или 4.1, или 5 — для коробок на ток 63А; 4.1, или 5 — для коробок на токи 25А, 63А, 100А, 160А, 250А; Х3 — номинальный ток применяемых зажимов и блоков зажимов в амперах: 16, 25, 63, 100, 160, 250; Х4 — количество применяемых зажимов на указанный номинальный ток; (Х5/Х6) — номинальный ток и количество применяемых вспомогательных зажимов; Хn×Xm — условный диаметр проходного отверстия кабельных вводов в милиметрах из ряда: 2×12; 12, 25, 30, 42, 53, 66 и количество кабельных вводов каждого типоразмера, при этом ВК66 устанавливается только на КЗПМ5; В2 — вид климатического исполнения коробок В2,5 по ГОСТ 15150; ПИНЮ.685564.001ТУ – обозначение технических условий на коробки зажимов. Категория: Коробки взрывозащищенные Похожие товары Коробка соединительная взрывозащищенная КСВ-4, КСВ-5 Коробки соединительные взрывозащищенные КСВ-3 Взрывозащищенные коробки КСВ-1И Коробка разветвительная КРН-250

Технические данные

IP65 -60…+50
