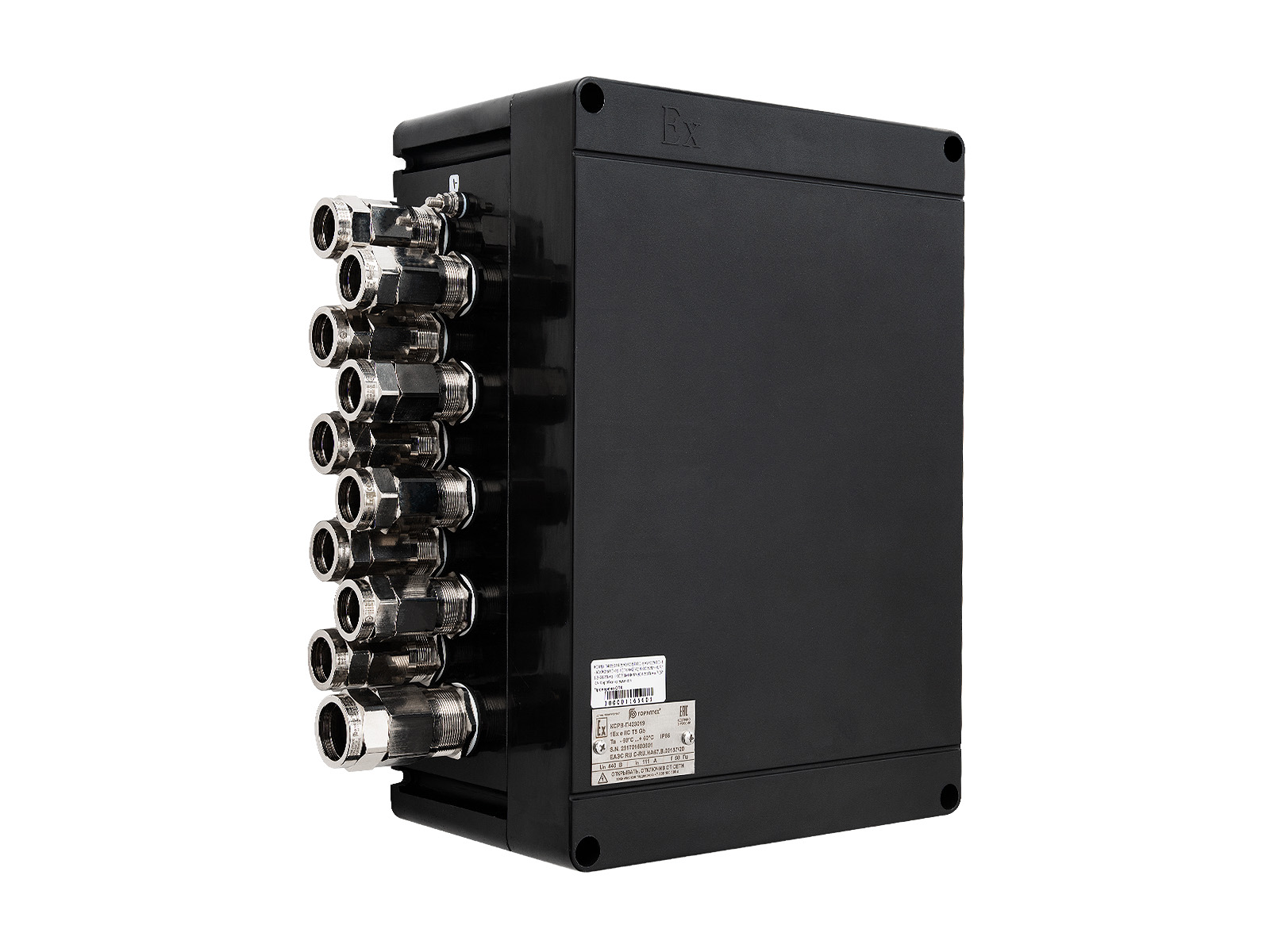

Взрывозащищенные коробки соединительные типа КСРВ-П из армированного полиамида
0Ex ia IIC T6...T4 Ga X
1Ex eb IIC T6...T4 Gb
1Ex ia IIC T6...T4 Gb
Ex eb I Mc
Ex eb I Mc U
Ex eb IIC Gb U
РВ Ex ib I Mb
РО Ex ia I Ma
- Зоны: 1, 2, mining
- Температура: -60...+40 °C
- Материал: Стеклопластик (полиэстер с графитом)
- Габариты: от 105×85×96 до 720×360×243 мм
- Вес: от 0,6 до 13,5 кг
- Ответ инженера: в рабочее время за 30 минут
- Документы: сертификаты, декларации, чертежи по запросу
- Закупка: работаем с НДС, 44-ФЗ и 223-ФЗ
Информация о товаре не является публичной офертой. Точные характеристики, сроки и цены уточняйте у менеджера.
Описание
Описание продукта
КСРВ-П – взрывозащищённая соединительная коробка с видом защиты Ex e / Ex i в пластиковом исполнении. Предназначена для безопасного подключения и распределения электрических цепей во взрывоопасных зонах. Корпус из негорючего поликарбоната или полиэстера отличается лёгкостью и устойчивостью к воздействию внешней среды, при этом обеспечивает необходимую степень защиты и герметичности. Обеспечивает удобный монтаж и обслуживание.
Преимущества
Сертифицированное оборудование, обеспечивающее безопасность и бесперебойную работу. Лёгкий пластиковый корпус с высокой стойкостью к ультрафиолету и экстремальным климатическим условиям. Экономичное исполнение при сохранении требуемой надёжности и долговечности
Технические данные
Температура окружающей среды, °С -60…+40 (Т6/Т85°С) -60…+60 (Т5/Т100°С) -60…+85 (Т4/Т135°С) -60…+60 (для рудничного взрывозащищенного и рудничного нормального оборудования) Для пустых оболочек (Ех-компонентов): -60…+110 Максимальное напряжение, В ~1000 / ⎓600 Максимальная сила тока, А 800 Размещение кабельных вводов По спецификации заказчика Заземление 2 зажима заземления (внутренний и внешний) из нержавеющей стали Крепление крышки Съемная крышка с невыпадающими винтами из нержавеющей стали с цилиндрической головкой и шестигранным углублением под ключ) или с невыпадающими специальными винтами из нержавеющей стали с крестообразным шлицем. Монтаж внутри корпуса 2 или 4 стойки для крепления монтажной панели Уплотнение Силиконовая резина (в пазе крышки) Материал Ударопрочный, армированный стекловолокном, полиамид с антистатическими модификаторами. Цвет – RAL9011 Рабочее положение в пространстве любое Класс защиты от поражения электрическим током II Климатическое исполнение УХЛ1 (по требованию УХЛ4, УХЛ5, Т1, Т2, Т3, Т5, ХЛ5, OM1, OM2, OM3, OM4, В5)
Маркировки
Маркировка взрывозащиты КСРВ-П при установке клемм: KSRV-P when installing terminals: 0Ex ia IIC T6…T4 Ga X 1Ex eb IIC T6…T4 Gb 1Ex ia IIC T6…T4 Gb Ex ib IIIC T85°…T135°С Db Ex tb IIIC T85°…T135°С Db КСРВ-П при установке шин: KSRV-P when installing busbars: 1Ex eb IIC T6…T4 Gb Ex tb IIIC T85°…T135°С Db Корпус (ЕХ-компонент) Box (ЕХ component) : Ex eb IIC Gb U Ex tb IIIC Db U Маркировка рудничного оборудования РП Ex eb I Mc РВ Ex ib I Mb РО Ex ia I Ma РН1, РН2 Корпус (ЕХ-компонент) Box (ЕХ component) : Ex eb I Mc U Степень защиты IP68 IK08 Установка Категория I по рудничному газу и пыли; Категория II по подгруппе газов IIA, IIB, IIC, зоны 0, 1, 2; Категория III по пыли, взрывоопасные пылевые среды, содержащие летучие частицы, непроводящую и проводящую пыль; Подземные выработки рудников и шахт, опасные по газу (метану), угольной пыли; Невзрывоопасная зона наземных строений и открытых площадок; Объекты, поднадзорные РМРС
Соответствие стандартам
ГОСТ 31610.0-2014 (IEC 60079-0:2011) ГОСТ Р МЭК 60079-7-2012 ГОСТ 31610.11-2014 (IEC 60079-11:2011) ГОСТ IEC 60079-31-2013 ТР ТС 012/2011 ТР ТС 004/2011 ГОСТ 14254-2015 ГОСТ 32126.1-2013 ГОСТ Р 50827.3-2009 ГОСТ 30546.2-98 ГОСТ 30546.3-98 ГОСТ 12.2.007.0-75 ГОСТ 24754-2013 ГОСТ 30852.20-2002 ГОСТ IEC 60079-1-2013 ГОСТ 31610.15-2014/IEC 60079-15:2010 ГОСТ Р МЭК 60079-18-2012 ГОСТ IEC 60079-14-2013
Конструктивные параметры
Опция "/ПЛАНКА" Опция "/ПЛАНКА" Опция "/ПЛАНКА" для КСРВ-П170807, КСРВ-П170809, КСРВ-П211311 Опция "/ПЛАНКА" Линейка типоразмеров взрывозащищенных коробок КСРВ-П * наличие и сроки по данным типоразмерам уточняйте у менеджера. Возможность комплектации коробок КСРВ-П монтажными панелями и монтажными планками
| Типоразмер коробки | Размеры, мм | Масса, кг | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | d | E | I | D1 | d1 | E1 | E2 | ||
| КСРВ-П100809 | 105 | 85 | 96 | 71 | 6,4 | 68 | – | 125 | 9 | – | – | 0,6 |
| КСРВ-П141210 | 148,5 | 129,5 | 105,5 | 118 | 7 | 105,5 | – | 165 | 9 | – | – | 1,2 |
| КСРВ-П161609 | 160 | 160 | 92,5 | 148 | 7,3 | 117 | – | 195 | 9 | – | – | 1,8 |
| КСРВ-П170807 | 175 | 85 | 76 | 73 | 4,8 | 138 | – | – | 9 | 205 | – | 0,6 |
| КСРВ-П170809 | 175 | 85 | 96 | 71 | 6,4 | 137 | – | – | 9 | 205 | – | 0,7 |
| КСРВ-П211311 | 210 | 129,5 | 106,5 | 116 | 7 | 166 | – | – | 9 | 235 | – | 1,5 |
| КСРВ-П221512 | 224,5 | 149,5 | 121 | 135 | 7 | 181 | – | 175 | 9 | 64 | – | 1,7 |
| КСРВ-П221515 | 224,5 | 149,5 | 151 | 135 | 6,6 | 182 | – | 175 | 9 | 64 | – | 1,8 |
| КСРВ-П261812 | 259,5 | 180 | 121 | 163,5 | 6 | 215,5 | – | 211 | 9 | 86 | – | 2,0 |
| КСРВ-П302111* | 299 | 209 | 107 | 195 | 6,6 | 254 | – | 245 | 9 | 60 | – | 2,4 |
| КСРВ-П302113 | 299 | 209 | 135 | 195 | 6,8 | 256 | – | 245 | 9 | 60 | – | 2,9 |
| КСРВ-П332212* | 329,5 | 224 | 123 | 210 | 6,6 | 286 | – | 245 | 9 | 164 | – | 3,0 |
| КСРВ-П332215 | 329,5 | 224 | 151 | 207 | 6,6 | 285 | – | 245 | 9 | 164 | – | 3,1 |
| КСРВ-П362216 | 360 | 220 | 161,5 | 202 | 8,1 | 298,5 | – | 245 | 9 | 114 | – | 4,5 |
| КСРВ-П363616 | 360 | 360 | 161,5 | 340 | 8,8 | 296 | – | 385 | 9 | 124 | – | 6,0 |
| КСРВ-П423019 | 420 | 300 | 186 | 287,5 | 8,8 | 361 | – | 315 | 9 | 184 | – | 6,5 |
| КСРВ-П723616 | 720 | 360 | 162 | 335 | 8,8 | 311 | 347 | 385 | 9 | 102 | 104 | 12,5 |
| КСРВ-П723622 | 720 | 360 | 221,5 | 336 | 8,8 | 311 | 344 | 385 | 9 | 118 | 154 | 13,5 |
| КСРВ-П723624 | 720 | 360 | 243 | 332 | 8,8 | 311 | 347 | 385 | 9 | 118 | 154 | 13,5 |
| Типоразмер коробки | Монтажная панель* | Монтажная планка | |
|---|---|---|---|
| Наименование детали | Кол-во на коробку, шт. | ||
| КСРВ-П100809 | КП1008X | – | – |
| КСРВ-П141210 | – | – | – |
| КСРВ-П161609 | – | – | – |
| КСРВ-П170807 | КП1708X | A0154-01 | 2 |
| КСРВ-П170809 | КП1708X | A0154-01 | 2 |
| КСРВ-П211311 | КП2113X | – | – |
| КСРВ-П221512 | КП2215X | A0154-02 | 2 |
| КСРВ-П221515 | КП2215X | A0154-02 | 2 |
| КСРВ-П261812 | КП2618X | A0154-03 | 2 |
| КСРВ-П302111 | КП3021X | A0154-04 | 2 |
| КСРВ-П302113 | КП3021X | A0154-04 | 2 |
| КСРВ-П332212 | КП3322X | A0154-05 | 2 |
| КСРВ-П332215 | КП3322X | A0154-05 | 2 |
| КСРВ-П362216 | КП3622X | A0154-06 | 2 |
| КСРВ-П363616 | КП3636X | A0154-07 | 2 |
| КСРВ-П423019 | КП4230X | A0154-08 | 2 |
| КСРВ-П723616 | КП7236X | A0154-08 | 2 |
| КСРВ-П723622 | КП7236X | A0154-08 | 2 |
| КСРВ-П723624 | КП7236X | A0154-08 | 2 |
Опции
Опции, аксессуары и исполнения Маркировка Окрашивание внешней поверхности в цвет по требованию заказчика /RAL (код) Дренажные вентиляционные устройства /ДКУЕ Маркировка клеммных зажимов по схеме заказчика /МАРК Морское исполнение /МОРЕ Сейсмостойкое исполнение /МШК-64 Шильд с надписью заказчика /НАДПИСЬ "_" Монтажная панель из нержавеющей стали /НП Смотровое окно по размеру заказчика /О(РАЗМЕР) Термообогрев для автоматики /ОБОГРЕВ Фиксация крышки на петлях /ПЕТЛЯ Монтажная пластина /ПЛАНКА Болт с пломбировкой /ПЛОМБА Соответствие требованиям пожарной безопасности /ПОЖАР Приемка заказчика /ПРИЕМКА Невзрывозащищенное исполнение /ПРОМ Монтажная планка с отверстиями /РЕЙКА Речное исполнение /РЕКА Рудничное нормальное исполнение /РН Наличие перемычек между клеммными зажимами по схеме заказчика /СХЕМА Внутренняя теплоизоляция /ТЕПЛОИЗОЛЯЦИЯ Исполнение для тропиков с защитой от насекомых /ТЕРМИТЫ Внутренняя шина заземления /ШИНА З Шина нейтрали /ШИНА Н Устройство объединения экранов кабелей /ЭКРАН Примечание: для опций /ШИНА З и /ШИНА Н по умолчанию устанавливаются шины, имеющие 2отв. х 16 мм 2 и ряд отверстий 6 мм 2 (количество зависит длины шины). По согласованию с заказчиком возможна установка шин с другим диаметром отверстий.
Дополнительная информация
ВАЖНО ЗНАТЬ При производстве взрывозащищенных коробок с установочными винтами с шестигранным углублением под ключ винты не должны выступать из отверстия под резьбу после затяжки винта согласно ГОСТ 30852.0-2002 (МЭК 60079-0:1998) п.п. 9.3.3 Максимально допустимое количество кабельных вводов Максимально допустимое количество установленных малогабаритных клемм RN/RP установленных в один ряд (без учета установки кабельных вводов) Максимально допустимое количество установленных клемм WDU (без учета установки кабельных вводов) Максимальное количество элементов управления и индикации на крышке корпуса * * Количество устанавливаемых элементов зависит от их габаритов и типоразмеров контактных групп. Точное количество элементов и типоразмер корпуса для конкретного решения уточняется при заказе.
| Размер кабельного ввода | Код | 01 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| G | 3/8” | 1/2” | 3/4” | 1” | 1 1/4” | 1 1/2” | 2” | 2 1/2” | 3” | ||
| М | М16Х1,5 | М20Х1,5 | М25Х1,5 | М32Х1,5 | М40Х1,5 | М50Х1,5 | М63Х1,5 | М75Х1,5 | М90Х1,5 | ||
| КСРВ-П100809 | А | G / M | 1/1 | 1/1 | 1/1 | – | – | – | – | – | – |
| Б | G / M | 2/2 | 1/1 | 1/1 | 1/1 | – | – | – | – | – | |
| КСРВ-П141210 | А | G / M | 5/5 | 4/4 | 2/2 | 1/1 | 1/1 | – | – | – | – |
| Б | G / M | 5/5 | 3/3 | 2/2 | 1/1 | – | – | – | – | – | |
| КСРВ-П161609 | А | G / M | 5/5 | 3/3 | 2/2 | 2/2 | – | – | – | – | – |
| Б | G / M | 4/4 | 3/3 | 2/2 | 1/1 | – | – | – | – | – | |
| КСРВ-П170807 | А | G / M | 3/3 | 3/3 | – | – | – | – | – | – | – |
| Б | G / M | 1/1 | 1/1 | – | – | – | – | – | – | – | |
| КСРВ-П170809 | А | G / M | 5/5 | 3/4 | 2/2 | 2/2 | – | – | – | – | – |
| Б | G / M | 2/2 | 1/1 | 1/1 | 1/1 | – | – | – | – | – | |
| КСРВ-П211311 | А | G / M | 7/7 | 5/5 | 3/3 | 3/3 | 2/2 | – | – | – | – |
| Б | G / M | 6/6 | 4/4 | 2/2 | 1/1 | 1/1 | – | – | – | – | |
| КСРВ-П221512 | А | G / M | 10/10 | 8/8 | 5/5 | 3/3 | 2/2 | 1/1 | – | – | – |
| Б | G / M | 6/6 | 6/6 | 3/3 | 2/2 | 1/1 | 1/1 | – | – | – | |
| КСРВ-П221515 | А | G / M | 15/15 | 12/12 | 6/6 | 6/6 | 2/3 | 2/2 | 1/1 | 1/1 | – |
| Б | G / M | 10/10 | 9/9 | 5/5 | 4/4 | 2/2 | 1/1 | 1/1 | 1/1 | – | |
| КСРВ-П261812 | А | G / M | 12/12 | 10/10 | 5/5 | 4/4 | 3/3 | 1/1 | – | – | – |
| Б | G / M | 9/9 | 8/8 | 4/4 | 3/3 | 2/2 | 1/1 | – | – | – | |
| КСРВ-302111 | А | G / M | 12/12 | 9/9 | 6/6 | 4/4 | 2/2 | – | – | – | – |
| Б | G / M | 6/6 | 4/4 | 2/2 | 1/1 | 1/1 | – | – | – | – | |
| КСРВ-П302113 | А | G / M | 12/12 | 9/9 | 6/6 | 4/4 | 2/2 | – | – | – | – |
| Б | G / M | 10/10 | 8/8 | 4/4 | 3/3 | 2/2 | – | – | – | – | |
| КСРВ-П332212 | А | G / M | 16/16 | 13/13 | 7/8 | 5/5 | 4/4 | 2/2 | – | – | – |
| Б | G / M | 12/12 | 10/10 | 5/5 | 4/4 | 3/3 | 2/2 | – | – | – | |
| КСРВ-П332215 | А | G / M | 27/27 | 21/21 | 12/12 | 10/10 | 5/5 | 3/3 | 3/3 | 2/2 | – |
| Б | G / M | 18/18 | 15/15 | 9/9 | 6/6 | 4/4 | 2/2 | 2/2 | 1/1 | – | |
| КСРВ-П362216 | А | G / M | 24/24 | 21/21 | 12/12 | 10/10 | 5/5 | 3/3 | 3/3 | 2/2 | – |
| Б | G / M | 15/15 | 13/13 | 8/8 | 6/6 | 3/3 | 2/2 | 2/2 | 1/1 | – | |
| КСРВ-П363616 | А | G / M | 27/27 | 21/21 | 14/14 | 10/10 | 6/6 | 4/4 | 3/3 | 2/2 | – |
| Б | G / M | 33/33 | 27/27 | 16/16 | 12/12 | 7/7 | 4/4 | 3/3 | 3/3 | – | |
| КСРВ-П423019 | А | G / M | 37/38 | 29/29 | 18/18 | 12/12 | 8/8 | 5/5 | 4/4 | 3/3 | 2/2 |
| Б | G / M | 30/30 | 22/22 | 15/15 | 10/10 | 7/7 | 4/4 | 3/3 | 2/2 | 2/2 | |
| КСРВ-П723616 | А | G / M | 48/48 | 39/39 | 24/24 | 18/18 | 11/11 | 6/6 | 5/5 | 4/4 | – |
| Б | G / M | 30/30 | 27/27 | 16/16 | 12/12 | 7/7 | 4/4 | 3/3 | 3/3 | – | |
| КСРВ-П723622 | А | G / M | 92/92 | 72/72 | 46/46 | 30/30 | 22/22 | 14/14 | 12/12 | 6/6 | 4/4 |
| Б | G / M | 51/51 | 40/40 | 26/26 | 18/18 | 12/12 | 8/8 | 6/6 | 3/3 | 2/2 | |
| КСРВ-П723624 | А | G / M | 92/92 | 75/75 | 46/46 | 30/30 | 22/22 | 14/14 | 12/12 | 6/6 | 4/4 |
| Б | G / M | 51/51 | 43/43 | 26/26 | 18/18 | 12/12 | 8/8 | 6/6 | 3/3 | 2/2 |
| Типоразмер коробки | Количество клемм /номинальное сечение провода, мм 2 | ||
|---|---|---|---|
| 1,5 | 2,5 | 4 | |
| КСРВ-П100809 | 12 | 10 | 8 |
| КСРВ-П141210 | 17 | 14 | 11 |
| КСРВ-П161609 | 20 | 17 | 14 |
| КСРВ-П170807 | 28 | 24 | 19 |
| КСРВ-П170809 | 28 | 24 | 19 |
| Типоразмер коробки | Максимальное количество клемм (максимальное количество клемм в один ряд)/номинальное сечение провода, мм 2 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 2,5 | 4 | 6 | 10 | 16 | 35 | 50N | 70N | 120/150 | 240 | |
| КСРВ-П100809 | 5 | 4 | – | – | – | – | – | – | – | – |
| КСРВ-П141210 | 19 | 16 | 12 | 10 | – | – | – | – | – | – |
| КСРВ-П170809 | 7 | 6 | 5 | 4 | 3 | – | – | – | – | – |
| КСРВ-П161609 | 22 | 18 | 14 | 11 | 9 | 7 | – | – | – | – |
| КСРВ-П211311 | 32 | 27 | 21 | 17 | 14 | 10 | 5 | – | – | – |
| КСРВ-П221512 | 34 | 28 | 22 | 17 | 14 | 11 | 5 | – | – | – |
| КСРВ-П221515 | 34 | 28 | 22 | 17 | 14 | 11 | 5 | – | – | – |
| КСРВ-П261812 | 46(41) | 38(34) | 30(26) | 23(21) | 18(17) | 13 | 7 | 6 | – | – |
| КСРВ-П302111 | 100(50) | 82(42) | 64(32) | 42(25) | 25(21) | 16 | 13 | – | – | – |
| КСРВ-П302113 | 100(50) | 82(42) | 64(32) | 42(25) | 25(21) | 16 | 13 | 7 | – | – |
| КСРВ-П332212 | 108(54) | 90(45) | 70(35) | 54(28) | 28(23) | 20(17) | 15 | 8 | – | – |
| КСРВ-П332215 | 108(54) | 90(45) | 70(35) | 54(28) | 28(23) | 20(17) | 15 | 8 | – | – |
| КСРВ-П362216 | 94(54) | 78(45) | 60(35) | 32(28) | 28(23) | 20(17) | 16 | 8 | – | – |
| КСРВ-П363616 | 144(60) | 120(50) | 90(38) | 72(31) | 60(25) | 38(19) | 32(16) | 15 | – | |
| КСРВ-П423019 | 164(71) | 136(59) | 104(46) | 72(40) | 60(30) | 46(23) | 23(19) | 18 | 7 | – |
| КСРВ-П723616 | 260(130) | 218(109) | 168(84) | 134(67) | 110(55) | 82(41) | 44(36) | 32 | 8 | 7 |
| КСРВ-П723622 | 260(130) | 218(109) | 168(84) | 134(67) | 110(55) | 82(41) | 44(36) | 32 | 8 | 7 |
| КСРВ-П723624 | 260(130) | 218(109) | 168(84) | 134(67) | 110(55) | 82(41) | 44(36) | 32 | 8 | 7 |
| Типоразмер коробки | Компоненты с видом защиты "Ex d e" |
|---|---|
| КСРВ-П100809 | 1 |
| КСРВ-П141210 | 3 |
| КСРВ-П170809 | 3 |
| КСРВ-П161609 | 4 |
| КСРВ-П211311 | 5 |
| КСРВ-П221512 | 6 |
| КСРВ-П221515 | 6 |
| КСРВ-П261812 | 9 |
| КСРВ-П302111 | 10 |
| КСРВ-П302113 | 10 |
| КСРВ-П332212 | 16 |
| КСРВ-П332215 | 16 |
| КСРВ-П362216 | 16 |
| КСРВ-П363616 | 28 |
| КСРВ-П423019 | 25 |
| КСРВ-П723616 | 45 |
| КСРВ-П723622 | 45 |
| КСРВ-П723624 | 45 |
Импортные аналоги
Подберём российский аналог под ваш артикул R.STAHL, Bartec, Cortem или Eaton.
8585 PA (Ex e IIC, полиамид)
MULTISAFE-PA (Ex e, полиамид)
COME-PA (Ex e, полиамид)
MTB-E-PA (Ex e, полиамид/антикоррозионное)
Соответствие стандартам
Сертификаты
Документы
- Сертификат взрывозащиты (Ex) — предоставляется по запросу
- Декларация соответствия — предоставляется по запросу
- Чертёж и габаритные размеры — предоставляется по запросу
- Руководство по эксплуатации — предоставляется по запросу
Для получения документов свяжитесь с нами по телефону или через форму обратной связи.
Вопросы по подбору модели
Как убедиться, что эта модель подходит под проект?
Сверьте маркировку взрывозащиты, зону, IP, температуру, материал корпуса, количество вводов и требования к клеммам. Если в проекте есть только артикул или шильдик аналога, пришлите его инженеру для проверки.
Можно ли изменить вводы, клеммы или материал корпуса?
Да, комплектация уточняется под задачу. В заявке укажите диаметр и количество кабелей, требуемые клеммы, материал корпуса, покрытие и условия эксплуатации.
Что входит в коммерческое предложение?
В КП указываем модель, комплектацию, цену, срок поставки, НДС и перечень документов. По запросу добавляем сертификаты, чертежи и данные для закупочной процедуры.
