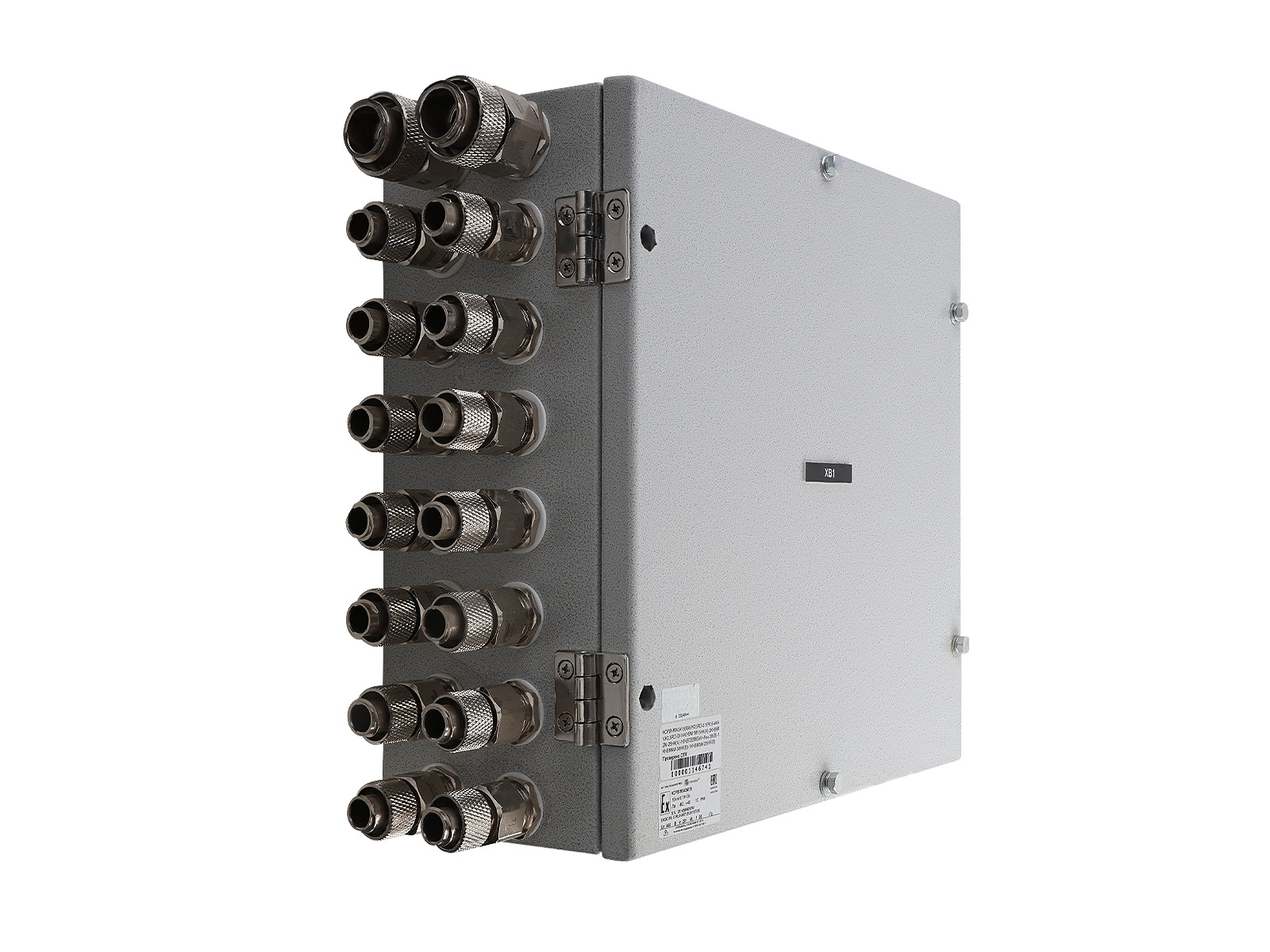

Взрывозащищенные коробки соединительные типа КСРВ-М из малоуглеродистой стали
0Ex ia IIC T6...T4 Ga X
1Ex eb IIC T6...T4 Gb
1Ex ia IIC T6...T4 Gb
Ex eb I Mc
Ex eb I Mc U
Ex eb IIC Gb U
РВ Ex ib I Mb
РО Ex ia I Ma
- Зоны: 1, 2, mining
- Температура: -60...+40 °C
- Материал: Малоуглеродистая сталь
- Габариты: от 110×110×90 до 1000×800×300 мм
- Вес: от 1,2 до 30,4 кг
- Ответ инженера: в рабочее время за 30 минут
- Документы: сертификаты, декларации, чертежи по запросу
- Закупка: работаем с НДС, 44-ФЗ и 223-ФЗ
Информация о товаре не является публичной офертой. Точные характеристики, сроки и цены уточняйте у менеджера.
Описание
Описание продукта
КСРВ-М взрывозащищенная клеммная коробка с видом защиты Ex e/ Ex i, выполнена из малоуглеродистой стали. Используется для коммутации, распределения и подключения электрических цепей во взрывоопасных зонах шахт, рудников и подземных выработках. Принцип защиты Ex e предотвращает возникновение искр и перегрева, а установленные внутри компоненты Ex i обеспечивают искробезопасность внутренних цепей. Обеспечивает удобный монтаж и обслуживание.
Преимущества
Сертифицированное оборудование, обеспечивающее безопасность и бесперебойную работу. Коррозионная стойкость и долговечность — полимер-эпоксидное покрытие защищает от агрессивных сред. Корпус из малоуглеродистой стали, спроектированный для работы в экстремальных условиях подземных шахтах и горных выработок. Клеммные коробки КСРВ-М включены в реестр российской промышленной продукции.
Технические данные
Температура окружающей среды, °С -60…+40 (Т6/Т85°С) -60…+60 (Т5/Т100°С) -60…+70 (Т4/Т135°С) -60…+85 (Т4/Т135°С) -60…+85 (для рудничного взрывозащищенного и рудничного нормального оборудования) Для пустых оболочек (Ех-компонентов): -60…+150 Максимальное напряжение, В ~ 10000 / ~1000 / ⎓600 Максимальная сила тока, А 1500 / 800 Размещение кабельных вводов По спецификации заказчика. Отверстия для кабельных вводов могут быть выполнены как на боковых сторонах коробки, так и в сменных пластинах для установки кабельных вводов (обычно требуется только в английских проектах) Заземление 2 зажима заземления (внутренний и внешний) из нержавеющей стали Крепление крышки На петлях, фиксация болтами (для КСРВ-М111109 и КСРВ-М171109 петли опционально) Монтаж внутри корпуса 2 или 4 стойки для крепления монтажной панели Покрытие Антистатическое полимерно-эпоксидное окрашивание, фрикционно искробезопасное, устойчивое к рабочим средам и ионизирующему излучению. Цвет RAL 7035 Уплотнение Силиконовая резина (в пазе крышки) Материал Листовая малоуглеродистая сталь 1,2 мм (другая толщина по согласованию) Рабочее положение в пространстве любое Класс защиты от поражения электрическим током I Климатическое исполнение УХЛ1 (по требованию УХЛ4, УХЛ5, Т1, Т2, Т3, Т5, ХЛ5, OM1, OM2, OM3, OM4, В5)
Маркировки
Маркировка взрывозащиты КСРВ-М при установке клемм: KSRV-M when installing terminals: : 0Ex ia IIC T6…T4 Ga X 1Ex eb IIC T6…T4 Gb 1Ex ia IIC T6…T4 Gb Ex ib IIIC T85°…T135°С Db Ex tb IIIC T85°…T135°С Db КСРВ-М при установке шин: KSRV-M when installing busbars: : 1Ex eb IIC T6…T4 Gb Ex tb IIIC T85°…T135°С Db Корпус (ЕХ-компонент) Box (ЕХ component) : Ex eb IIC Gb U Ex tb IIIC Db U Маркировка рудничного оборудования РП Ex eb I Mc РВ Ex ib I Mb РО Ex ia I Ma РН1, РН2 Корпус (ЕХ-компонент) Box (ЕХ component) : Ex eb I Mc U Степень защиты IP66/IP67 IK10 Установка Категория I по рудничному газу и пыли; Категория II по подгруппе газов IIA, IIB, IIC, зоны 0, 1, 2; Категория III по пыли, взрывоопасные пылевые среды, содержащие летучие частицы, непроводящую и проводящую пыль; Подземные выработки рудников и шахт, опасные по газу (метану), угольной пыли; Невзрывоопасная зона наземных строений и открытых площадок
Соответствие стандартам
ГОСТ 12.2.007.0-75. ССБТ ГОСТ 14254-96 (МЭК 529-89) ГОСТ 30852.0-2002 (МЭК 60079-0:1998) ГОСТ 30852.8-2002 (МЭК 60079-0:1998) ГОСТ 30852.13-2002 (МЭК 60079-14:1996) ГОСТ 30852.20-2002 ТР ТС 012/2011 ТР ТС 004/2011 ГОСТ IEC 61241-1-1-2011 ГОСТ 24754-2013 Гл. 7.3 ПУЭ Гл. 7.4 ПУЭ РД 5.2-093-2004 ГОСТ 31610.0-2014 (IEC 60079-0:2011) ГОСТ IEC 60079-1-2013 ГОСТ 31610.11-2014 (IEC 60079-11:2011) ГОСТ IEC 60079-31-2013 ГОСТ Р МЭК 60079-7-2012 ГОСТ 31610.15-2014/IEC 60079-15:2010 ГОСТ Р МЭК 60079-18-2012 ГОСТ IEC 60079-14-2013 ГОСТ 31610.0-2019 (IEC 60079-0:2017)
Конструктивные параметры
Габаритные и присоединительные размеры При необходимости взрывозащищенного корпуса большого размера, возможно изготовление модуля из нескольких взрывозащищенных корпусов или нестандартного типоразмера по требованию заказчика Габаритные размеры монтажных панелей
| Типоразмер коробки | Внешние размеры, мм | Крепление, мм | Масса, кг | |||||
|---|---|---|---|---|---|---|---|---|
| Способ 1 | Способ 2 | |||||||
| A | B | C | G1 | H1 | G2 | H2 | ||
| КСРВ-М111109 | 110 | 110 | 90 | 80 | 137 | 137 | 80 | 1,2 |
| КСРВ-М151512 | 150 | 150 | 120 | 120 | 177 | 177 | 102 | 1,9 |
| КСРВ-М171109 | 176 | 116 | 95 | 146 | 143 | 203 | 86 | 1,6 |
| КСРВ-М202012 | 200 | 200 | 120 | 170 | 227 | 227 | 170 | 2,7 |
| КСРВ-М231815 | 230 | 180 | 150 | 200 | 207 | 257 | 150 | 3,1 |
| КСРВ-М232315 | 230 | 230 | 150 | 200 | 257 | 257 | 200 | 3,6 |
| КСРВ-М271815 | 270 | 180 | 150 | 240 | 204 | 294 | 150 | 3,3 |
| КСРВ-М303012 | 300 | 300 | 120 | 270 | 327 | 327 | 270 | 4,7 |
| КСРВ-М322312 | 320 | 230 | 120 | 290 | 257 | 347 | 200 | 4,1 |
| КСРВ-М342315 | 340 | 230 | 150 | 310 | 257 | 367 | 200 | 4,7 |
| КСРВ-М343415 | 340 | 340 | 150 | 310 | 367 | 367 | 310 | 6 |
| КСРВ-М402315 | 400 | 230 | 150 | 370 | 257 | 427 | 200 | 6,8 |
| КСРВ-М453415 | 450 | 340 | 150 | 420 | 367 | 477 | 310 | 9,7 |
| КСРВ-М534315 | 530 | 430 | 150 | 500 | 457 | 557 | 400 | 13,2 |
| КСРВ-М606025 | 600 | 600 | 250 | 570 | 627 | 627 | 570 | 22,6 |
| КСРВ-М806030 | 800 | 600 | 300 | 770 | 627 | 827 | 570 | 30,4 |
| КСРВ-М1008030 | 1000 | 800 | 300 | 970 | 827 | 1027 | 770 |
| Монтажная панель по типу коробки | Размеры,мм | |||
|---|---|---|---|---|
| А | B | a | b | |
| КСРВ-М111109 | 60 | 60 | 50 | 50 |
| КСРВ-М151512 | 100 | 100 | 90 | 90 |
| КСРВ-М171109 | 126 | 66 | 116 | 56 |
| КСРВ-М202012 | 150 | 150 | 140 | 140 |
| КСРВ-М231815 | 180 | 130 | 170 | 120 |
| КСРВ-М232315 | 180 | 180 | 170 | 170 |
| КСРВ-М322312 | 270 | 180 | 160 | 250 |
| КСРВ-М342315 | 290 | 180 | 270 | 160 |
| КСРВ-М343415 | 290 | 290 | 270 | 270 |
| КСРВ-М402315 | 350 | 180 | 330 | 160 |
| КСРВ-М453415 | 400 | 290 | 390 | 280 |
| КСРВ-М534315 | 480 | 380 | 470 | 370 |
| КСРВ-М606025 | 540 | 540 | 530 | 530 |
| КСРВ-М806030 | 540 | 740 | 520 | 720 |
Опции
Опции, аксессуары и исполнения Маркировка Монтажная панель из алюминиевого сплава /АЛП Дренажные вентиляционные устройства /ДКУЕ Замок на крышку /ЗАМОК Исполнение для эксплуатации на ОИАЭ /МАЛАЯ ТЕЧЬ Маркировка клеммных зажимов по схеме заказчика /МАРК Сейсмостойкое исполнение /МШК-64 Шильд с надписью заказчика /НАДПИСЬ "_" Монтажная панель из нержавеющей стали /НП Смотровое окно по размеру заказчика /О(РАЗМЕР) Термообогрев для автоматики /ОБОГРЕВ Фиксация крышки на петлях /ПЕТЛЯ Болт с пломбировкой /ПЛОМБА Соответствие требованиям пожарной безопасности /ПОЖАР Приемка заказчика /ПРИЕМКА Невзрывозащищенное исполнение /ПРОМ Речное исполнение /РЕКА Рудничное нормальное исполнение /РН Сменные пластины для кабельных вводов /СПКВ Наличие перемычек между клеммными зажимами по схеме заказчика /СХЕМА Внутренняя теплоизоляция /ТЕПЛОИЗОЛЯЦИЯ Исполнение для тропиков с защитой от насекомых /ТЕРМИТЫ Внутренняя шина заземления /ШИНА З Шина нейтрали /ШИНА Н Устройство объединения экранов кабелей /ЭКРАН Примечание: для опций /ШИНА З и /ШИНА Н по умолчанию устанавливаются шины, имеющие 2отв. х 16 мм 2 и ряд отверстий 6 мм 2 (количество зависит длины шины). По согласованию с заказчиком возможна установка шин с другим диаметром отверстий.
Дополнительная информация
Все крышки взрывозащищенных коробок КСРВ-М, кроме КСРВ-М111109 и КСРВ-М171109, по умолчанию изготавливаются с петлями. Применение крышек с петлями позволяет повысить степень удобства монтажа коробки, присоединения кабелей и проводов, и дальнейшего обслуживания. Внешний и внутренний зажимы заземления из нержавеющей стали, которые в свою очередь могут быть связаны с монтажной рейкой для клеммников, монтажной пластиной или с шиной заземления. Заземление для кабельных сальников обеспечивается через контакт со стенкой корпуса без необходимости применения дополнительных мер по обеспечению непрерывности цепи заземления. Максимальное количество элементов управления и индикации на крышке корпуса * Рекомендуемое максимальное количество установленных кабельных вводов Максимально допустимое количество установленных клемм WDU (без учета установки кабельных вводов)
| Типоразмер коробки | Компоненты с видом защиты "Exe" |
|---|---|
| КСРВ-М111109 | 1 |
| КСРВ-М151512 | 3 |
| КСРВ-М171109 | 3 |
| КСРВ-М202012 | 6 |
| КСРВ-М231815 | 7 |
| КСРВ-М232315 | 10 |
| КСРВ-М303012 | 16 |
| КСРВ-М322312 | 12 |
| КСРВ-М342315 | 12 |
| КСРВ-М343415 | 18 |
| КСРВ-М402315 | 13 |
| КСРВ-М453415 | 27 |
| КСРВ-М534315 | 39 |
| КСРВ-М606025 | 93 |
| КСРВ-М806030 | 127 |
| Типоразмер коробки | Сторона коробки | Максимально допустимое количество кабельных (трубных) вводов | |||||||
|---|---|---|---|---|---|---|---|---|---|
| Типоразмер кабельных вводов и тип резьбы | |||||||||
| 01 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | ||
| G/M | G/M | G/M | G/M | G/M | G/M | G/M | G/M | ||
| КСРВ-M111109 | А | 2/2 | 2/2 | 2/2 | 1/1 | 1/1 | – | – | – |
| Б | 2/2 | 2/2 | 2/2 | 1/1 | 1/1 | – | – | – | |
| КСРВ-M151512 | А | 6 /6 | 6/6 | 4/4 | 2/3 | 1/1 | 1/1 | 1/1 | – |
| Б | 7/7 | 6/6 | 5/5 | 3 /3 | 2/2 | 1/1 | 1/1 | – | |
| КСРВ-M171109 | А | 4/5 | 4/5 | 3/3 | 3/3 | 2/2 | – | – | – |
| Б | 2/2 | 2/2 | 2/2 | 1/1 | 1/1 | – | – | – | |
| КСРВ-M202012 | А | 8/8 | 8/8 | 6/6 | 5/5 | 3/3 | 2/2 | 2/2 | 1/1 |
| Б | 8/8 | 8/8 | 6/6 | 5/5 | 3/3 | 2/2 | 2/2 | 1/1 | |
| КСРВ-M231815 | А | 16 /16 | 14 /14 | 10/12 | 7/7 | 5/5 | 3/3 | 1/1 | 1/1 |
| Б | 13/13 | 12/12 | 8/8 | 5/5 | 4/4 | 2/2 | 2/2 | 1/1 | |
| КСРВ-M232315 | А | 17/17 | 1515 | 11/12 | 7/7 | 5/5 | 2/2 | 1/1 | 1/1 |
| Б | 1616 | 1515 | 10/11 | 7/7 | 5/5 | 2/2 | 1/1 | 1/1 | |
| КСРВ-М303012 | А | 14/14 | 14/14 | 11/11 | 8/8 | 4/4 | 3/3 | 3/3 | 2/2 |
| Б | 13/13 | 13/13 | 11/11 | 8/8 | 4/4 | 3/3 | 3/3 | 2/2 | |
| КСРВ-М322312 | А | 19/19 | 15/15 | 10/11 | 77 | 4/4 | 2/2 | 2/2 | 1/1 |
| Б | 14/14 | 12/12 | 8/8 | 5/5 | 3/3 | 1/1 | 1/1 | 1/1 | |
| КСРВ-М342315 | А | 28 /28 | 24/24 | 17/17 | 11/11 | 7/7 | 4/4 | 3/3 | 2/2 |
| Б | 19/19 | 16/16 | 12/12 | 7/7 | 5/5 | 2/2 | 2/2 | 1/1 | |
| КСРВ-М343415 | А | 27/27 | 24/24 | 18/18 | 10/10 | 7/7 | 5/5 | 2/2 | 1/1 |
| Б | 27/27 | 24/24 | 18/18 | 10/10 | 7/7 | 5/5 | 2/2 | 1/1 | |
| КСРВ-М402315 | А | 34/34 | 30/30 | 21/22 | 13/13 | 9/9 | 5/5 | 4/4 | 2/2 |
| Б | 19/19 | 16/16 | 12/12 | 7/7 | 5/5 | 2/2 | 2/2 | 1/1 | |
| КСРВ-М453415 | А | 38/38 | 33/33 | 22/23 | 14/14 | 10/10 | 7/7 | 4/4 | 2/2 |
| Б | 31/31 | 27/27 | 19/19 | 12/12 | 8/8 | 5/5 | 3/3 | 2/2 | |
| КСРВ-М534315 | А | 46/46 | 41/41 | 29/30 | 17/17 | 12/12 | 8/7 | 5/5 | 3/3 |
| Б | 39/39 | 34/34 | 25/25 | 15/15 | 10/10 | 7/7 | 4/4 | 1/1 | |
| КСРВ-М606025 | А | 84/84 | 81/81 | 60/60 | 40/40 | 26/26 | 21/21 | 12/12 | 10/10 |
| Б | 83/83 | 82/82 | 61/61 | 40/40 | 26/26 | 20/20 | 14/14 | 10/10 | |
| КСРВ-М806030 | А | 135/135 | 135/135 | 99/99 | 69/69 | 44/44 | 38/38 | 27/27 | 14/14 |
| Б | 100/100 | 100/100 | 73/73 | 49/49 | 35/35 | 24/24 | 19/19 | 10/10 |
| Типоразмер коробки | Максимальное количество клемм (максимальное количество клемм в один ряд)/номинальное сечение провода, мм 2 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 2,5 | 4 | 6 | 10 | 16 | 35 | 50N | 70N | 120/150 | 240 | |
| КСРВ-М111109 | 4 | 3 | 2 | 2 | – | – | – | – | – | – |
| КСРВ-М151512 | 16 | 14 | 10 | 8 | 7 | 5 | – | – | – | – |
| КСРВ-М171109 | 20 | 17 | 13 | 10 | – | – | – | – | – | – |
| КСРВ-М202012 | 45(26) | 37(22) | 17 | 13 | 11 | 8 | 7 | – | – | – |
| КСРВ-М231815 | 44(32) | 38(27) | 28(21) | 22(16) | 18(13) | 10 | 9 | 5 | – | – |
| КСРВ-М232315 | 62(32) | 52(27) | 40(21) | 30(16) | 23(13) | 10 | 9 | 8 | – | – |
| КСРВ-М303012 | 117(46) | 99(38) | 75(29) | 46(23) | 38(19) | 28(14) | 12 | 11 | – | – |
| КСРВ-М322312 | 96(50) | 80(42) | 60(32) | 46(25) | 36(21) | 20(16) | 13 | 12 | – | – |
| КСРВ-М342315 | 104(54) | 86(45) | 64(34) | 50(27) | 40(23) | 20(17) | 15 | 13 | – | – |
| КСРВ-М343415 | 152(54) | 128(45) | 96(34) | 72(27) | 46(23) | 34(17) | 15 | 13 | – | – |
| КСРВ-М402315 | 130(65) | 110(55) | 80(42) | 42(33) | 36(28) | 27(21) | 18 | 160 | 4 | – |
| КСРВ-М453415 | 225(75) | 189(63) | 132(48) | 104(39) | 64(32) | 48(24) | 30(20) | 26(19) | 8 | 7 |
| КСРВ-М534315 | 364(90) | 304(75) | 184(58) | 148(46) | 120(38) | 92(29) | 54(25) | 36(22) | 14 | 12 |
| КСРВ-М606025 | 412(102) | 344(85) | 264(66) | 212(52) | 176(43) | 132(32) | 78(28) | 50(25) | 16 | 14 |
| КСРВ-М806030 | 568(102) | 476(85) | 364(66) | 292(52) | 244(43) | 180(32) | 112(28) | 72(25) | 16 | 14 |
Импортные аналоги
Подберём российский аналог под ваш артикул R.STAHL, Bartec, Cortem или Eaton.
8585 ST (Ex e IIC, сталь)
MULTISAFE-ST (Ex e, сталь)
COME-CS (Ex e, сталь)
MTB-E-ST (Ex e, сталь)
Соответствие стандартам
Сертификаты
Документы
- Сертификат взрывозащиты (Ex) — предоставляется по запросу
- Декларация соответствия — предоставляется по запросу
- Чертёж и габаритные размеры — предоставляется по запросу
- Руководство по эксплуатации — предоставляется по запросу
Для получения документов свяжитесь с нами по телефону или через форму обратной связи.
Вопросы по подбору модели
Как убедиться, что эта модель подходит под проект?
Сверьте маркировку взрывозащиты, зону, IP, температуру, материал корпуса, количество вводов и требования к клеммам. Если в проекте есть только артикул или шильдик аналога, пришлите его инженеру для проверки.
Можно ли изменить вводы, клеммы или материал корпуса?
Да, комплектация уточняется под задачу. В заявке укажите диаметр и количество кабелей, требуемые клеммы, материал корпуса, покрытие и условия эксплуатации.
Что входит в коммерческое предложение?
В КП указываем модель, комплектацию, цену, срок поставки, НДС и перечень документов. По запросу добавляем сертификаты, чертежи и данные для закупочной процедуры.
