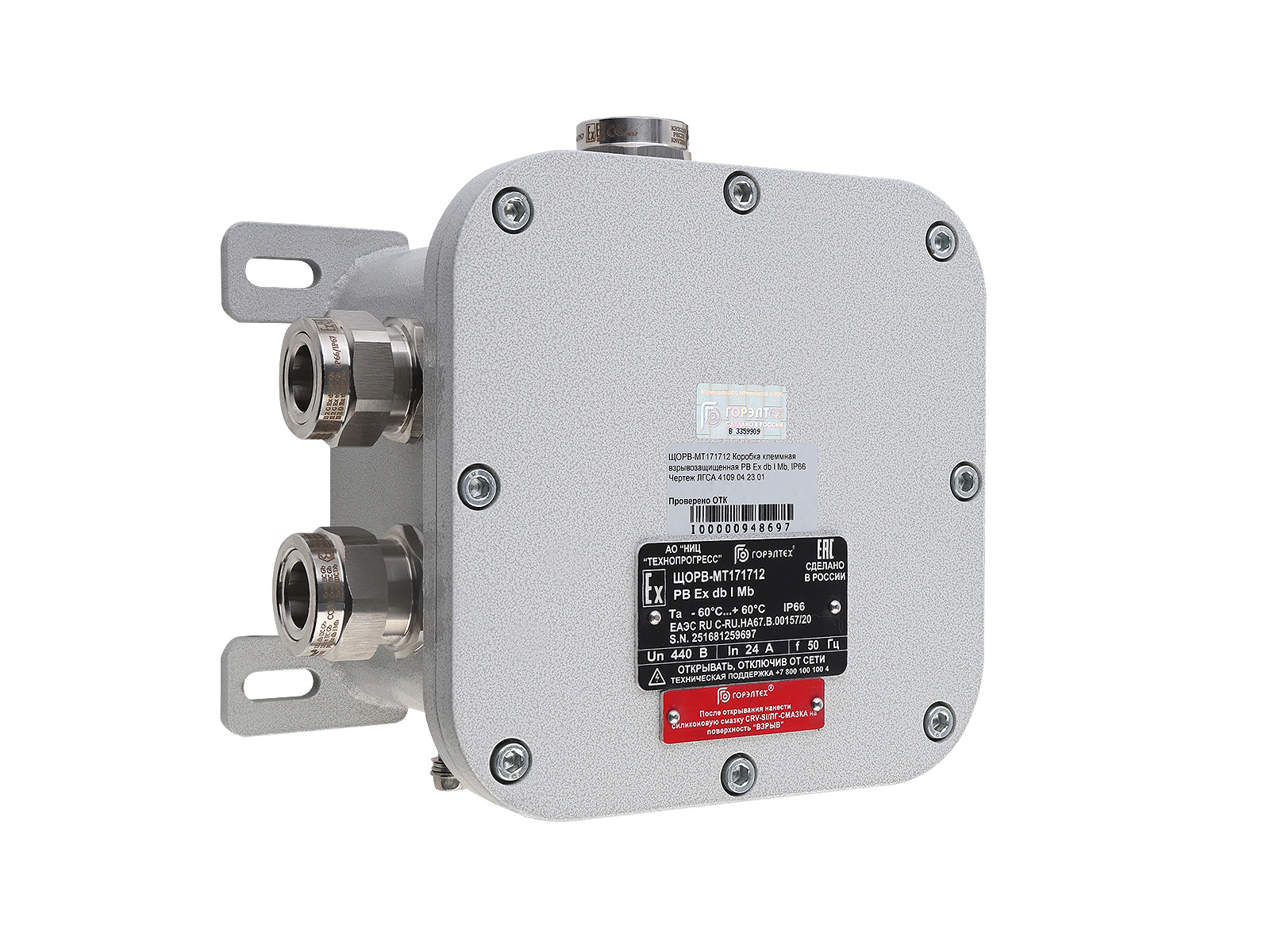

Взрывозащищенные коробки ЩОРВА-МТ из малоуглеродистой стали
Ex db I Mb U
PB Ex db I Mb
PB Ex db ib I Mb
PB Ex ib I Mb
PO Ex ia I Ma
- Степень защиты: IP67
- Зоны: mining
- Материал: Малоуглеродистая сталь
- Габариты: от 179×142×117 до 365×328×195 мм
- Вес: от 5,8 до 33 кг
Информация о товаре не является публичной офертой. Точные характеристики, сроки и цены уточняйте у менеджера.
Описание
Назначение
ЩОРВА-МТ — серия взрывозащищённых клеммных и распределительных коробок с видом защиты Ex db в сварном корпусе из малоуглеродистой стали. Изделия предназначены для коммутации и разводки кабелей в подземных горных выработках, опасных по газу (метану) и угольной пыли. Стальной корпус выдерживает горное давление и ударные нагрузки, характерные для шахтных условий; взрывонепроницаемая оболочка локализует любую внутреннюю вспышку, исключая воспламенение рудничной атмосферы.
Конструкция и преимущества
- Корпус из конструкционной малоуглеродистой стали ГОСТ 380-2005 — сварная конструкция с повышенной механической прочностью по сравнению с алюминиевым литьём
- Маркировка рудничного оборудования PB Ex db I Mb и PO Ex ia I Ma — сертификация для Категории I (метан, угольная пыль), необходимой на угольных шахтах и рудниках
- Рабочее напряжение до 1140 В AC / 250 В DC — соответствует стандартам горношахтного электрооборудования
- Степень защиты IP66/IP67/IP68, ударостойкость IK10 — работа в условиях горного давления, воды и абразивной пыли
- Полимерно-эпоксидное антистатическое покрытие, фрикционно-искробезопасное — исключает накопление статического заряда в угольной шахте
- Два зажима заземления из нержавеющей стали (внутренний и внешний) — непрерывность контура защитного заземления шахтной сети
- Внесена в Реестр российской промышленной продукции — применимо в проектах с требованием локализации производства
Когда подбирать ЩОРВА-МТ
ЩОРВА-МТ выбирают, когда объект относится к Категории I рудничного оборудования: угольные шахты, опасные по метану (группы РВ, РП), соляные рудники, тоннели с риском скопления метана. Маркировка PB Ex db I Mb обязательна для таких объектов — ни ЩОРВ, ни ЩОРВА без индекса «МТ» там не применяются. Если объект наземный нефтегазовый или химический (Категория II), смотрите алюминиевую серию ЩОРВА или КСРВ — они легче и дешевле. Стальной корпус оправдан там, где механические нагрузки высоки, а масса некритична: стационарные подстанции, порталы крепи, распределительные пункты на горизонтах шахт.
Технические характеристики
| Параметр | Значение |
|---|---|
| Вид взрывозащиты | Ex db (взрывонепроницаемая оболочка), опц. Ex db ib или Ex ib (искробезопасная цепь) |
| Маркировка рудничного оборудования | PB Ex db I Mb · PB Ex db ib I Mb · PB Ex ib I Mb · PO Ex ia I Ma · РН1 / РН2 |
| Маркировка Ex-компонента | Ex db I Mb U |
| Категория установки | I (рудничный газ и пыль РВ, РП — подземные выработки, опасные по метану и угольной пыли) |
| Степень защиты оболочки | IP66 / IP67 (стандарт), IP68 (опция), IK10 |
| Температура эксплуатации | −60…+85 °C (оборудование); −60…+150 °C (Ex-компонент) |
| Максимальное напряжение | ~1140 В AC / ⎓250 В DC |
| Максимальный ток | 800 А |
| Класс защиты от поражения током | I |
| Климатическое исполнение | УХЛ1 |
| Материал корпуса | Сталь конструкционная малоуглеродистая ГОСТ 380-2005, сварная конструкция |
| Покрытие | Полимерно-эпоксидное антистатическое, фрикционно-искробезопасное, RAL 7035 |
| Уплотнение крышки | Силиконовая резина в пазе крышки + силиконовый герметик ПГ-СМАЗКА (IP68) |
| Крепление корпуса | 4 внешние монтажные точки |
| Заземление | 2 зажима из нержавеющей стали (внутренний + внешний) |
| Кабельные вводы | По спецификации заказчика; резьбы M (ГОСТ 24705) |
Соответствие стандартам
- ТР ТС 012/2011 — оборудование для работы во взрывоопасных средах
- ГОСТ 31610.0-2014 / IEC 60079-0 — общие требования к Ex-оборудованию
- ГОСТ 31610.11-2014 / IEC 60079-11 — искробезопасная электрическая цепь «i»
- ПУЭ гл. 7.3 — электроустановки во взрывоопасных зонах
- Требования к рудничному оборудованию Категории I (РН1/РН2)
Габаритные размеры и масса
Пять типоразмеров от малого (141411) до среднего (323219). Все размеры — в мм, масса — в кг без вводов и монтажного оборудования. H × В — внешние высота и ширина, L — глубина со крышкой; h × b — внутренние; s / s1 — толщина стенок; A / A1 — расстояния для крепления скобами; d — диаметр крепёжного отверстия.
| Типоразмер | Внешние, мм | Внутренние, мм | Толщина стенок, мм | Крепление, мм | Масса, кг | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| H | В | L | h | b | l | s | s1 | A | A1 | d | ||
| ЩОРВА-МТ141411 | 179 | 142 | 117 | 94 | 94 | 74 | 10 | 10 | 145 | 100 | 9 | 5,8 |
| ЩОРВА-МТ171712 | 209 | 172 | 128,5 | 124 | 124 | 85 | 10 | 10 | 174 | 126 | 9 | 8,5 |
| ЩОРВА-МТ222213 | 263 | 226 | 132 | 146 | 146 | 89 | 12 | 10 | 195 | 150 | 10 | 13,9 |
| ЩОРВА-МТ282816 | 320 | 283 | 162 | 203 | 203 | 117 | 12 | 10 | 267 | 196 | 10 | 23 |
| ЩОРВА-МТ323219 | 365 | 328 | 195 | 248 | 248 | 152 | 12 | 10 | 316 | 236 | 12 | 33 |
Опции и исполнения
| Код | Назначение |
|---|---|
| /IP67 | Повышенная герметичность — пазовое уплотнение крышки |
| /IP68 | Заливка компаундом — полная герметизация для постоянного контакта с водой |
| /RAL XXXX | Окраска в цвет по RAL по требованию заказчика |
| /XY | Отклонение габаритных размеров в пределах допусков |
| /АЛП | Монтажная панель из алюминиевого сплава |
| /НП | Монтажная панель из нержавеющей стали |
| /ВКУ | Вентиляционное устройство для удаления влаги (Ex-сертифицированное) |
| /ДКУВ | Дренажные вентустройства с водоотводом |
| /ДКУЕ | Дренажные вентустройства второго типа |
| /КОНСЕРВАЦИЯ | Консервация для длительного хранения |
| /МАРК | Маркировка клеммных зажимов по схеме заказчика |
| /МШК-64 | Сейсмостойкое исполнение по шкале MSK-64 |
| /НАДПИСЬ «_» | Шильд с произвольной надписью заказчика |
| /ОБОГРЕВ | Термокабель / нагреватель для работы в холодных забоях |
| /ПОЖАР | Соответствие требованиям пожарной безопасности |
| /ПРИЕМКА | Приёмка представителем заказчика на заводе |
| /ПРОМ | Невзрывозащищённое исполнение для общепромышленных применений |
| /РЕКА | Речное исполнение |
| /РН | Рудничное нормальное исполнение РН1 / РН2 (стандартно — уже включено в сертификат) |
| /СХЕМА | Перемычки между клеммными зажимами по схеме заказчика |
| /ТЕПЛОИЗОЛЯЦИЯ | Внутренняя теплоизоляция корпуса |
| /ТЕРМИТЫ | Тропическое исполнение с защитой от насекомых |
| /ШИНА З | Внутренняя шина заземления |
| /ШИНА Н | Шина нейтрали |
| /ЭКРАН | Устройство объединения экранов кабелей |
Частые ошибки при заказе
- Путают Категорию I и Категорию II. ЩОРВА-МТ — только для подземных выработок Категории I (метан, угольная пыль). На нефтегазовых и химических объектах (Категория II) применяется ЩОРВА или КСРВ с маркировкой IIA/IIB/IIC.
- Не указывают рудничный класс. Для угольных шахт нужна маркировка PB (РВ) или PO (РП) в зависимости от степени опасности забоя. Без правильного кода Ростехнадзор не примет проект.
- Занижают рабочее напряжение. Шахтные подстанции работают на 1140 В — ЩОРВА-МТ под это рассчитана. Ставить стандартную 690/1000 В коробку в сеть 1140 В нельзя.
- Не указывают тип кабельных вводов. Горный кабель (типа КГЭШ, ЭВТ) имеет нестандартные наружные диаметры. Без конкретных размеров завод ставит заглушки — потом придётся доделывать на месте.
- Игнорируют массу. Стальной корпус ЩОРВА-МТ323219 весит 33 кг без начинки. На подъёмниках и в стеснённых выработках это важно — планируйте монтажное приспособление заранее.
Что прислать инженеру для подбора
- Класс рудничной опасности объекта: РВ (PB) или РП (PO)
- Категорию выработки: Категория I или смешанная
- Тип задачи: клеммная сборка, распределение питания, узел управления
- Количество и сечение жил кабелей, наружный диаметр оболочки
- Перечень внутренней начинки: клеммы, автоматы, контакторы, барьеры
- Нужное напряжение и ток нагрузки
- Способ монтажа и пространственные ограничения выработки
- Требования по климатическому исполнению и спецопциям (обогрев, сейсмостойкость)
